DWX 183÷364
clint tec_ec_inverter_fans.png

DWX 183÷364

Kanalisierbare endeinheiten mit Radialventilatoren mit 5 geschwindigkeiten oder EC Inverter

_icona_clint_solo_raffreddamento_2024.png _icona_clint_solo_raffreddamento-riscaldamento_2024.png _icona_clint_fan_centrifugo_2024.png _icona_clint_fan_centrifugo_EC_2024.png _icona_clint_refrigerant_H2O_2024.png

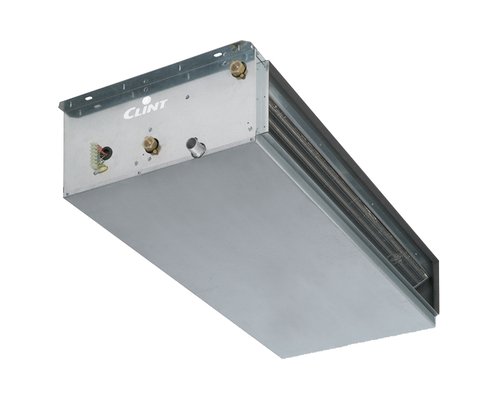

Die modularen wasserseitigen Endgeräte DWX 183÷364 sind die ideale Lösung für die Luftbehandlung in Anlagen für Kanal- oder Direktanschluss sowie für die Montage in Zwischendecken oder in Serviceräumen. Die Geräte bestehen aus selbsttragenden Platten für maximalen Wirkungsgrad und Geräuscharmut.
Angeschlossen an eine Hydraulikanlage mit Flüssigkeitskühler erzeugen sie lautlos und sofort kühle Luft. Umgekehrt liefern sie im Winter, angeschlossen an eine Heizanlage, warme Luft zur Raumbeheizung. Das Sortiment wird durch eine breite Palette von Zubehör ergänzt und ist für die horizontale Installation für 2-Rohr- oder 4-Rohr-Systeme, in ein- oder zweischaliger Ausführung mit selbstschneidenden Schrauben erhältlich, um eine minimale Installationszeit, einfache Inspektion und Wartung zu gewährleisten.
Die Einheiten sind sowohl mit Ventilatoren mit 5 Drehzahlen als auch mit EC Inverter-Ventilator erhältlich. Die Geräte mit EC-Inverter-Motoren sind in der Lage, die Leistung anzupassen, indem sie den Luftdurchsatz von einem Moment zum anderen an den tatsächlichen Bedarf des zu klimatisierenden Raums anpassen, und so absoluten Komfort bei größerer Energieeinsparung garantieren.

Versionen

  • DWX - Einwandige Grundeinheit
  • DWX/GP - Grundeinheit mit doppelwandiger Verkleidung
  • DWX/EC - Einwandige Einheit mit Ventilatoren EC Inverter
  • DWX/GP/EC - Doppelwandige Geräte mit Ventilatoren EC-Inverter

Power range

  • 6,0-22,0 kW
  • 1,7-6,2 Ton

Merkmale

  • Die einwandigen Einheiten sind mit einem Tragrahmen aus schwerem Blech ausgestattet, der gegen Rost, Korrosion und chemische Stoffe beständig ist und eine thermoakustische interne Isolierung aufweist. Selbsttragende, demontierbare Paneele mit Bohrungen für die Decken-/Wandmontage, die direkt in den Abdeckkasten gebohrt werden.
  • Geräte mit doppelwandiger Verkleidung haben innen 20 mm starke Platten aus verzinktem Blech, außen vorlackiertes Blech in weiß RAL 9002 und Glasfaserisolierung. Selbsttragende, demontierbare Paneele mit Bohrungen für die Decken-/Wandmontage, die direkt in den Abdeckkasten gebohrt werden.
  • Kondensatwanne mit doppelter Neigung für optimalen Kondensatablauf, ausgestattet mit natürlichem Abfluss (auf der gleichen Seite wie die Wasseranschlüsse) mit externer Wärmedämmung.
  • Wärmetauscherregister aus Kupferrohren und Aluminiumlamellen, mit Anschlüssen mit Verdrehsicherung, manuellen Entlüftungsventilen und manuellen Wasserauslassventilen.
  • Gebläseeinheit bestehend aus doppelseitig saugenden Radialventilatoren mit Kunststoffventilatoren der neuesten Generation, die direkt an den 5-stufigen Elektromotor gekoppelt sind, von denen 3 in der Standardkonfiguration angeschlossen sind.
  • Gebläseeinheit bestehend aus doppelseitig saugenden Radialventilatoren mit Kunststoffventilatoren der neuesten Generation, die direkt mit dem elektronischen Motor EC Inverter gekoppelt sind. Modulierende Regelung mit 0-10Vdc-Signal über als Zubehör erhältliche Steuerungen oder über unabhängige Steuersysteme.
  • Universelle Verbindungsterminal (montiert)
  • Standard-Wasseranschlüsse auf der rechten Seite des Luftstroms. Vor Ort umkehrbar

Im Werk montiertes Zubehör

  • RX Wasseranschlüsse Register rechts
  • LX Wasseranschlüsse linkes Register
  • WS Warmwasserregister für 4-Rohr-Anlage
  • EH1 Integrierter elektrischer Heizwiderstand
  • EH2 Integrierter elektrischer Widerstandsabschnitt erhöhter
  • AFL1 Einfacher Flachluftfilter
  • AFL2 Geräteteil Filter mit Flachfilter
  • AFL3 Geräteteil Filter mit gewelltem Filter
  • AFP1 Flachluftfilter für GP-Versionen
  • AFP2 Geräteteil Filter mit Flachfilter für GP-Versionen
  • AFP3 Geräteteil Filter mit gewelltem Filter für GP-Versionen
  • UCB Universelle Steuerkarte mit Modbus RTU-Protokoll
  • SNA Lufttemperaturfühler für UCB
  • SNW2 Wassertemperaturfühler Sommer/Winter für UCB
  • SNW3 Mindestwassertemperaturfühler für UCB

Lose mitgeliefertes Zubehör

  • C Zusätzlicher Kondensatwanne
  • MP Kondenswasser Entleerpumpe
  • PLM Platte mit Zuluftgitter
  • PLR Platte mit Lufteinlassgitter
  • PPM Paneel mit Zuluftgitter für GP-Versionen
  • PPR Platte mit Lufteinlassgitter für GP-Versionen
  • P3LM Ausblasplenum mit runden Anschlüssen
  • P3LA Ansaugplenum mit runden Anschlüssen
  • P9LM Ausblasplenum 90 Grad
  • P9LA Ansaugplenum 90 Grad
  • P3PM Ausblasplenum mit runden Anschlüssen für GP-Versionen
  • P3PA Ansaugplenum mit runden Anschlüssen für GP-Versionen
  • P9PM Ausblasplenum 90 Grad für GP-Versionen
  • P9PA Ansaugplenum 90 Grad für GP-Versionen
  • SSM Labyrinthschalldämpfer Zuluft
  • SSR Labyrinthschalldämpfer Abluft
  • SPM Labyrinthschalldämpfer Zuluft für GP-Versionen
  • SPR Labyrinthschalldämpfer Abluft für GP-Versionen
  • MBL Manuelle Klappe Verschluss 0-33%-100-67%
  • MBLS Klappe mit Servomotor on/off
  • MBP Manuelle Klappe Verschluss 0-33%-100-67% für GP-Versionen
  • MBPS Klappe mit Servomotor on/off für GP-Versionen
  • V23 3-Wege-On/Off-Modulierventil für 2-Rohr-Anlage
  • V23M 3-Wege-Modulierventil für 2-Rohr-Anlage
  • V22 2-Wege-On/Off-Ventile für 2-Rohr-Anlage
  • V22M 2-Wege-Modulierventil für 2-Rohr-Anlage
  • V43 3-Wege-On/Off-Ventil für 4-Rohr-Anlage
  • V43M 3-Wege-Modulierventil für 4-Rohr-Anlage
  • V42 2-Wege-On/Off-Ventil für 4-Rohr-Anlage
  • V42M 2-Wege-Modulierventil für 4-Rohr-Anlage
  • TA1 Elektronischer, wandmontierter Raumthermostat für AC-Versionen
  • VR1 Wandmontierte elektronische Bedienungstafel Drehzahl für Versionen AC
  • DR1 Wandmontierte manuelle elektronische Bedienungstafel für Versionen AC
  • DR2 Wandmontierte automatische elektronische Bedienungstafel für Versionen AC
  • DRH1 Wandmontierte konfigurierbare elektronische Bedienungstafel für Versionen AC
  • DRH2 Wandmontierte konfigurierbare elektronische Bedienungstafel für Versionen AC/EC
  • IRC Wandmontierte digitale Bedienungstafel für UCB
  • MC4 Schnittstellenkarte Multi-Steuerung für AC Version
  • SNW4 Wassertemperaturfühler
  • TMB3 Thermostat für minimale Warmwassertemperatur 32°C
  • TMB4 Thermostat für minimale Warmwassertemperatur 42°C
183193194263283284343363364
KühlungGesamtkühlleistung (1, 2)kW6,006,708,459,3610,8114,4014,7318,2421,90
Sensible Kühlleistung (1, 2)kW5,095,876,178,129,5310,3812,0614,5316,38
Wassermenge (1, 2)l/h103011501450160618552471252731303758
Druckverluste (1, 2)kPa293334202528293335
HeizungHeizleistung (3, 2)kW6,216,998,199,6811,2814,2316,2520,2822,88
Wassermenge (3, 2)l/h108112181427168619662478283135323936
Druckverluste (3, 2)kPa273128182424313633
ReihenAnzahln°334334334
WasseranschlüsseEin / Aus"G1/2"1/2"1/2"1/2"1/2"1/2"1/2"1/2"1/2"
Zusätzliches RegisterHeizleistung (4, 2)kW5,886,39---9,5110,69---15,3716,21---
Wassermenge (4, 2)l/h515560---834937---13481421---
Druckverluste (4, 2)kPa1316---1518---3842---
Reihenn°11---11---11---
Wasseranschlüsse - (In / Out)"G1/2"1/2"---1/2"1/2"---1/2"1/2"---
LuftmengeMaxm³/h116012101200200022302180349035703510
Medm³/h92510851070144518801855303533403260
Minm³/h670770760102012001190226027102660
Luftmenge (EC-Version)Maxm³/h116012101200200022302180349035703510
Minm³/h560550550885880870132513001300
NutzförderhöheMaxPa806163987069675655
MedPa505050505050505050
MinPa182728222520323231
Nutzförderhöhe (EC-Version)MaxPa806163987069675655
MinPa293022413733323017
EH1 Elektrisches RegisterVersorgungsspannungV/Ph/Hz230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60
LeistungsaufnahmekW222222222
Max StromaufnahmeA8,78,78,78,78,78,78,78,78,7
EH2 Elektrisches RegisterVersorgungsspannungV/Ph/Hz230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60
LeistungsaufnahmekW444444444
Max StromaufnahmeA17,417,417,417,417,417,417,417,417,4
Elektrische MerkmaleVersorgungsspannungV/Ph/Hz230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60
Max LeistungsaufnahmekW0,270,270,270,570,570,570,840,840,84
Elektrische Merkmale (EC-Version)VersorgungsspannungV/Ph/Hz230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60230/1/50-60
Max LeistungsaufnahmekW0,180,180,180,400,400,400,550,550,55
AnsaugschalldruckMax (5)dB(A)545453565655565655
Med (5)dB(A)505251535554535554
Min (5)dB(A)404645404847414948
AustrittsschalldruckMax (5)dB(A)545453535352535352
Med (5)dB(A)505251485150505251
Min (5)dB(A)394645344241374544
Ansaugschalldruck (EC-Version)Max (5)dB(A)545453565655565655
Min (5)dB(A)353433353132323030
Austrittsschalldruck (EC-Version)Max (5)dB(A)545453535352535352
Min (5)dB(A)353433323130302928
GewichteTransportgewichtkg434446606266788184
Betriebsgewichtkg373840525457687073
Gewichte (Version GP)Transportgewichtkg606163828487105107110
Betriebsgewichtkg525355717376919396

Dimensions

183193194263283284343363364
LSTDmm800800800120012001200160016001600
GPmm840840840124012401240164016401640
WSTDmm605605605605605605605605605
GPmm625625625625625625625625625
HSTDmm275275275275275275275275275
GPmm315315315315315315315315315

Aufzeichnungen

  • 1 Umgebungslufttemperatur 27 °C T.K. 19 °C F.K., Wassertemperatur 7/12 °C.
  • 2 Beachtliche Leistungen auch für Version EC.
  • 3 Temperatur Umgebungsluft 20 °C TK; Wassertemperatur 45/40 °C.
  • 4 Temperatur Umgebungsluft 20 °C TK, Wassertemperatur 65/55 °C.
  • 5 Schalldruck im Abstand von 1 m zur Einheit mit einer Nachhallzeit von 0,5 s.
  • N.B. (1) Maximale Wassereintrittstemperatur 90 °C.
  • N.B. (2) Gehemmt Ethylenglykol kann dem Wasser zugefügt werden.
  • N.B. (3) Maximaler Betriebsdruck 1500 kPa.
