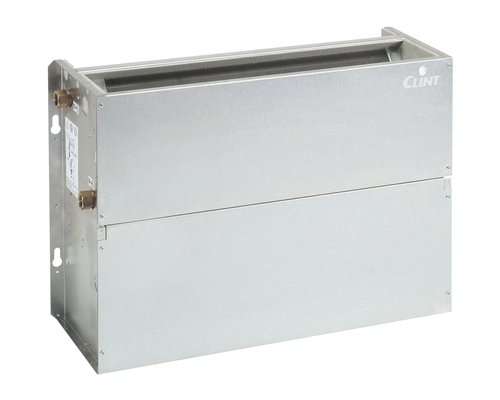

VXI 123÷614
Ventiloconvectores empotrables con ventiladores centrífugos de 6 velocidades o EC Inverter
Las unidades terminales de agua VXI 123÷614 están diseñadas para responder a todas las exigencias de instalación, ya sea empotrado vertical u horizontal, con toma frontal, posterior o inferior, en entornos domésticos o terciarios como oficinas, hoteles, restaurantes,
gimnasios y tiendas.
Implementados en una instalación hidrónica equipada con enfriadora de agua, generan aire frío de forma silenciosa e inmediata, o bien, durante la estación invernal, si se combina con un equipo térmico, suministran aire caliente, para satisfacer las exigencias de calefacción. Un filtro fácilmente extraíble y lavable absorbe y retiene el polvo en suspensión, lo que permite realizar ciclos de limpieza constantes y mantener una calidad del aire adecuada a las normas de higiene, especialmente en locales muy transitados. La gama incluye una amplia variedad de accesorios, también para instalación de 4 tubos, incluida una completa colección de controles a bordo o montados en la sala.
Las unidades están disponibles tanto con ventiladores de 6 velocidades como con ventiladores EC Inverter. Las unidades equipadas con motor EC Inverter son capaces de adaptar el rendimiento, variando el caudal de aire instante a instante, a las necesidades reales de la estancia para climatizar, garantizando un confort total con un mayor ahorro energético.
Versiones
- VXI/IV - Unidad vertical con toma inferior e impulsión vertical
- VXI/IF - Unidad vertical con toma frontal e impulsión vertical
- VXI/IO - Unidad horizontal con toma posterior e impulsión horizontal
- VXI/II - Unidad horizontal con toma inferior e impulsión horizontal
- VXI/IV/EC - Unidad vertical con ventiladores EC Inverter, toma inferior e impulsión vertical
- VXI/IF/EC - Unidad vertical con ventiladores EC Inverter, toma frontal e impulsión vertical
- VXI/IO/EC - Unidad horizontal con ventiladores EC Inverter, toma posterior e impulsión horizontal
- VXI/II/EC - Unidad horizontal con ventiladores EC Inverter, toma inferior e impulsión horizontal
Power range
- 1,4-8,4 kW
- 0,4-2,4 Ton
Características
- Estructura portante de chapa galvanizada de gran espesor, con aislamiento termoacústico interior.
- Filtro de aire fácilmente desmontable y lavable, compuesto por un marco metálico que contiene el tabique filtrante.
- Bandeja recoge condensados con drenaje desagüe y aislamiento térmico.
- Batería de intercambio térmico fabricada con tubos de cobre y aletas de aluminio, con conexiones equipadas con un sistema antitorsión, válvulas manuales de purga de aire y válvulas manuales de desagüe de agua.
- Unidad de ventilación compuesta por ventiladores centrífugos de doble aspiración, con ventiladores de plástico de última generación acoplados directamente al motor eléctrico de 6 velocidades, 3 de los cuales están conectados en la configuración estándar.
- Unidad de ventilación compuesta por ventiladores centrífugos de doble aspiración con ventiladores de plástico de última generación acoplados directamente al motor electrónico EC Inverter. Control modulante con señal 0-10Vdc mediante mandos disponibles como accesorios o mediante sistemas de control independientes.
- Terminal de conexión universal (montado)
- Conexiones hidráulicas estándar a la izquierda, mirando el aparato de frente. Reversibles en obra.
Accesorios
Accesorios montados en fábrica
- LX Conexiones hidráulicas de la batería izquierda
- RX Conexiones hidráulicas de la batería derecha
- WS Batería de agua caliente para instalación a 4 tubos
- EH1 Resistencia eléctrica de integración
- EH2 Resistencia eléctrica de integración mejorada
- BCN1 Terminal de conexión versiones AC para FTN
- BCN2 Terminal de conexión versiones EC para FTN
- FTN Marco falso para la versión IV
- UCB Tarjeta de control universal con protocolo Modbus RTU
- SNA Sonda de temperatura del aire para UCB
- SNW2 Sonda de temperatura del agua en verano/invierno para UCB
- SNW3 Sonda de temperatura mínima del agua para UCB
Accesorios suministrados por separado
- MP1 Bomba desagüe condensados para versiones verticales
- MP2 Bomba desagüe condensados para versiones horizontales
- C1 Bandeja auxiliar recoge condensados para versiones verticales
- C2 Bandeja auxiliar recoge condensados para versiones horizontales
- S Rejilla manual
- SMF Rejilla motorizada On/Off
- P3M Plénum de impulsión con conexiones circulares
- P3A Plénum de toma con conexiones circulares
- PM Plénum de impulsión
- PR Plénum de toma
- P9M Plénum de impulsión de 90 grados
- P9A Plénum de toma de 90 grados
- GMS Rejilla de impulsión de aire
- GAF Rejilla de toma de aire
- V23 Válvulas de 3 vías on/off para instalación de 2 tubos
- V23M Válvulas de 3 vías modulantes para instalación de 2 tubos
- V25 Válvulas de 3 vías On/Off con 2 válvulas de bola para instalación de 2 tubos
- V25M Válvulas de 3 vías modulantes con 2 válvulas de bola para instalación de 2 tubos
- V22 Válvulas de 2 vías On/Off para instalación de 2 tubos
- V22M Válvulas de 2 vías modulantes para instalación de 2 tubos
- V26 Válvulas de 2 vías on/off con 2 válvulas de bola para instalación de 2 tubos
- V26M Válvulas de 2 vías modulantes con 2 válvulas de bola para instalación de 2 tubos
- V43 Válvulas de 3 vías On/Off para instalación a 4 tubos
- V43M Válvulas de 3 vías modulantes para instalación de 4 tubos
- V45 Válvulas de 3 vías On/Off con 4 válvulas de bola para instalación de 4 tubos
- V45M Válvulas de 3 vías modulantes con 4 válvulas de bola para instalación de 4 tubos
- V42 Válvulas de 2 vías On/Off para instalación de 4 tubos
- V42M Válvulas de 2 vías modulantes para instalación de 4 tubos
- V46 Válvulas de 2 vías on/off con 4 válvulas de bola para instalación de 4 tubos
- V46M Válvulas de 2 vías modulantes con 4 válvulas de bola para instalación de 4 tubos
- PHN Panel decorativo para FTN
- TA1 Termostato ambiente electrónico de pared para las versiones AC
- VR1 Panel de control electrónico de velocidad montado en pared para las versiones de AC
- DR1 Panel de control electrónico manual montado en la pared para las versiones AC
- DR2 Panel de control electrónico automático de pared para versiones EC
- DRH1 Panel de control electrónico configurable en pared para versiones AC
- DRH2 Panel de control electrónico configurable de pared para versiones AC/EC
- IRC Panel de control digital de pared para UCB
- MC4 Tarjeta de interfaz multimando por versión AC
- SNW4 Sonda de temperatura de agua
- TMB3 Termostato de temperatura mínima del agua caliente 32 °C
- TMB4 Termostato de temperatura mínima del agua caliente 42 °C
Technical data
| 123 | 124 | 233 | 234 | 343 | 344 | 463 | 464 | 573 | 574 | 613 | 614 | |||
| Refrigeración | Potencia frigorífica total (1, 2) | kW | 1,36 | 1,60 | 2,04 | 2,41 | 3,20 | 3,70 | 4,65 | 5,20 | 5,82 | 6,30 | 7,50 | 8,44 |
| Potencia frigorífica sensible (1, 2) | kW | 1,22 | 1,38 | 1,76 | 2,00 | 2,51 | 2,90 | 3,95 | 4,41 | 4,92 | 5,24 | 6,60 | 7,20 | |
| Caudal de agua (1, 2) | l/h | 233 | 275 | 350 | 414 | 549 | 635 | 798 | 892 | 999 | 1081 | 1287 | 1448 | |
| Pérdidas de carga (1, 2) | kPa | 2 | 15 | 4 | 22 | 10 | 12 | 25 | 18 | 40 | 33 | 20 | 15 | |
| Calefacción | Potencia térmica (3, 2) | kW | 1,89 | 1,97 | 2,81 | 2,94 | 3,75 | 4,26 | 5,93 | 6,47 | 7,57 | 7,79 | 9,88 | 10,45 |
| Caudal de agua (3, 2) | l/h | 329 | 342 | 490 | 513 | 653 | 741 | 1032 | 1128 | 1319 | 1357 | 1721 | 1821 | |
| Pérdidas de carga (3, 2) | kPa | 2 | 16 | 6 | 25 | 11 | 13 | 31 | 22 | 41 | 39 | 21 | 16 | |
| Filas | Cantidad | n° | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Conexiones hidráulicas | In / Out | "G | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" |
| Caudal de aire | Max | m³/h | 368 | 389 | 472 | 498 | 676 | 713 | 966 | 1019 | 1104 | 1166 | 1740 | 1836 |
| Med | m³/h | 261 | 276 | 365 | 385 | 509 | 538 | 720 | 760 | 851 | 899 | 1547 | 1633 | |
| Min | m³/h | 186 | 197 | 239 | 252 | 346 | 365 | 477 | 504 | 537 | 567 | 1381 | 1457 | |
| Caudal de aire (versión EC) | Max | m³/h | 368 | 389 | 472 | 498 | 676 | 713 | 966 | 1019 | 1104 | 1166 | 1740 | 1836 |
| Min | m³/h | 186 | 197 | 239 | 252 | 346 | 365 | 477 | 504 | 537 | 567 | 1381 | 1457 | |
| Batería adicional | Potencia térmica (4, 2) | kW | 1,60 | 1,65 | 2,29 | 2,39 | 3,39 | 3,59 | 4,59 | 4,79 | 5,65 | 5,79 | 7,98 | 8,18 |
| Caudal de agua (4, 2) | l/h | 140 | 144 | 201 | 210 | 297 | 315 | 402 | 420 | 495 | 507 | 700 | 717 | |
| Pérdidas de carga (4, 2) | kPa | 10 | 11 | 13 | 14 | 23 | 25 | 10 | 11 | 13 | 14 | 23 | 24 | |
| Filas | n° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Conexiones hidráulicas (In / Out) | "G | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | |
| EH1 Resistencia eléctrica | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida | kW | 0,7 | 0,7 | 1,0 | 1,0 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | |
| EH2 Resistencia eléctrica | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida | kW | 1,0 | 1,0 | 1,5 | 1,5 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Características eléctricas | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida máx | kW | 0,05 | 0,05 | 0,07 | 0,07 | 0,07 | 0,07 | 0,13 | 0,13 | 0,15 | 0,15 | 0,21 | 0,21 | |
| Características eléctricas (versión EC) | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida máx | kW | 0,05 | 0,05 | 0,06 | 0,06 | 0,06 | 0,06 | 0,07 | 0,07 | 0,07 | 0,07 | 0,17 | 0,17 | |
| Presión sonora | Max (5) | dB(A) | 44 | 46 | 48 | 49 | 45 | 45 | 51 | 53 | 54 | 56 | 59 | 60 |
| Med (5) | dB(A) | 35 | 37 | 41 | 42 | 38 | 38 | 45 | 45 | 48 | 49 | 57 | 58 | |
| Min (5) | dB(A) | 28 | 28 | 33 | 33 | 28 | 28 | 36 | 36 | 37 | 37 | 53 | 54 | |
| Presión sonora (versión EC) | Max (5) | dB(A) | 44 | 46 | 48 | 49 | 45 | 45 | 51 | 53 | 54 | 56 | 59 | 60 |
| Min (5) | dB(A) | 28 | 30 | 31 | 32 | 30 | 30 | 34 | 35 | 34 | 36 | 52 | 52 | |
| Pesos | Peso de transporte | kg | 13 | 13 | 16 | 17 | 22 | 23 | 26 | 27 | 30 | 31 | 34 | 37 |
| Peso en funcionamiento | kg | 11 | 11 | 14 | 14 | 20 | 21 | 23 | 24 | 27 | 28 | 30 | 33 | |
Dimensions
| 123 | 124 | 233 | 234 | 343 | 344 | 463 | 464 | 573 | 574 | 613 | 614 | |||
| L | STD/EC | mm | 450 | 450 | 650 | 650 | 850 | 850 | 1050 | 1050 | 1250 | 1250 | 1450 | 1450 |
| W | STD/EC | mm | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
| H | STD/EC | mm | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
Notas
- 1 Temperatura del aire ambiente 27 °C b.s/19 °C b.h., temperatura agua 7/12 °C.
- 2 Rendimientos igualmente válidos para la versión EC.
- 3 Temperatura del aire ambiente 20 °C b.s., temperatura agua 45/40 °C.
- 4 Temperatura del aire ambiente 20 °C b.s., temperatura agua 65/55 °C.
- 5 Presión sonora medida a una distancia de 1 m y con tiempo de reverberación de 0,5 s.
- N.B. (1) Temperatura máxima del agua de entrada 90°C.
- N.B. (2) Se puede añadir glicol etilénico inhibido al agua.
- N.B. (3) Presión máxima de funcionamiento 1500 kPa.
