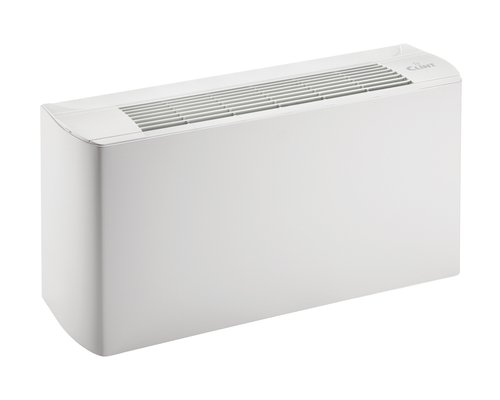

VXM 123÷614
Ventiloconvectores con camisa y ventiladores centrífugos de 6 o EC Inverter
Los ventiloconvectores VXM 123÷614 se caracterizan por un diseño exclusivo, compacto y elegante, combinado con la máxima eficiencia y un alto nivel de silencio.
Implementados en una instalación hidrónica equipada con enfriadora de agua, generan aire frío de forma silenciosa e inmediata, o bien, durante la estación invernal, si se combina con un equipo térmico, suministran aire caliente, para satisfacer las exigencias de calefacción. Un filtro fácilmente extraíble y lavable absorbe y retiene el polvo en suspensión, lo que permite realizar ciclos de limpieza constantes y mantener una calidad del aire adecuada a las normas de higiene, especialmente en locales muy transitados. Se tienen en cuenta todos los requisitos de instalación, desde la posibilidad de colocación tanto horizontal como vertical, con toma frontal, posterior o inferior, hasta la amplia variedad de accesorios, incluso para instalación de 4 tubos, pasando por una completa colección de controles a bordo o en la sala.
Las unidades están disponibles tanto con ventiladores de 6 velocidades como con ventiladores EC Inverter. Las unidades equipadas con motor EC Inverter son capaces de adaptar el rendimiento, variando el caudal de aire instante a instante, a las necesidades reales de la estancia para climatizar, garantizando un confort total con un mayor ahorro energético.
Versiones
- VXM/VP - Unidad vertical con toma inferior e impulsión vertical
- VXM/VH - Unidad vertical con toma frontal e impulsión vertical
- VXM/VE - Unidad horizontal con toma posterior e impulsión horizontal
- VXM/VO - Unidad horizontal con toma inferior e impulsión horizontal
- VXM/VP/EC - Unidad vertical con ventiladores EC Inverter, toma inferior e impulsión vertical
- VXM/VH/EC - Unidad vertical con ventiladores EC Inverter, toma frontal e impulsión vertical
- VXM/VE/EC - Unidad horizontal con ventiladores EC Inverter, toma posterior e impulsión horizontal
- VXM/VO/EC - Unidad horizontal con ventiladores EC Inverter, toma inferior e impulsión horizontal
Power range
- 1,4-8,4 kW
- 0,4-2,4 Ton
Características
- Armario de cubierta de chapa gruesa prerrevestida muy resistente a la abrasión; estructura portante de chapa galvanizada, con aislamiento termoacústico interior. Rejilla de ABS con aletas fijas, orientable en dos posiciones, equipada con puertas laterales que se pueden abrir para acceder al cuadro de mando interno.
- Filtro de aire fácilmente desmontable y lavable, compuesto por un marco metálico que contiene el tabique filtrante.
- Bandeja recoge condensados con drenaje desagüe y aislamiento térmico.
- Batería de intercambio térmico fabricada con tubos de cobre y aletas de aluminio, con conexiones equipadas con un sistema antitorsión, válvulas manuales de purga de aire y válvulas manuales de desagüe de agua.
- Unidad de ventilación compuesta por ventiladores centrífugos de doble aspiración, con ventiladores de plástico de última generación acoplados directamente al motor eléctrico de 6 velocidades, 3 de los cuales están conectados en la configuración estándar.
- Unidad de ventilación compuesta por ventiladores centrífugos de doble aspiración con ventiladores de plástico de última generación acoplados directamente al motor electrónico EC Inverter. Control modulante con señal 0-10Vdc mediante mandos disponibles como accesorios o mediante sistemas de control independientes.
- Conexiones hidráulicas estándar a la izquierda, mirando el aparato de frente. Reversibles en obra.
Accesorios
Accesorios montados en fábrica
- LX Conexiones hidráulicas de la batería izquierda
- RX Conexiones hidráulicas de la batería derecha
- WS Batería de agua caliente para instalación a 4 tubos
- EH1 Resistencia eléctrica de integración
- EH2 Resistencia eléctrica de integración mejorada
- BC Terminal de conexión universal
- UCB Tarjeta de control universal con protocolo Modbus RTU
- SNA Sonda de temperatura del aire para UCB
- SNW2 Sonda de temperatura del agua en verano/invierno para UCB
- SNW3 Sonda de temperatura mínima del agua para UCB
Accesorios suministrados por separado
- DBH1 Panel de control electrónico configurable a bordo de la máquina para las versiones AC
- V46 Válvulas de 2 vías on/off con 4 válvulas de bola para instalación de 4 tubos
- V46M Válvulas de 2 vías modulantes con 4 válvulas de bola para instalación de 4 tubos
- TA1 Termostato ambiente electrónico de pared para las versiones AC
- VR1 Panel de control electrónico de velocidad montado en pared para las versiones de AC
- DR1 Panel de control electrónico manual montado en la pared para las versiones AC
- DR2 Panel de control electrónico automático de pared para versiones EC
- DRH1 Panel de control electrónico configurable en pared para versiones AC
- DRH2 Panel de control electrónico configurable de pared para versiones AC/EC
- VB1 Panel de control de velocidad electrónico a bordo para versiones AC
- DB1 Panel de control electrónico manual a bordo para versiones AC
- DB2 Panel de control electrónico automático a bordo para versiones AC
- V42M Válvulas de 2 vías modulantes para instalación de 4 tubos
- DBH2 Panel de control electrónico configurable a bordo de la máquina para las versiones AC/EC
- DBH3 Panel de control electrónico configurable a bordo de la máquina para versiones EC
- DBE1 Panel de control electromecánico a bordo para versiones AC
- DBE3 Panel de control electromecánico a bordo con TMB3 para versiones AC
- DBE4 Panel de control electromecánico a bordo con TMB4 para versiones AC
- IRC Panel de control digital de pared para UCB
- MC4 Tarjeta de interfaz multimando por versión AC
- SNW4 Sonda de temperatura de agua
- TMB3 Termostato de temperatura mínima del agua caliente 32 °C
- TMB4 Termostato de temperatura mínima del agua caliente 42 °C
- V25 Válvulas de 3 vías On/Off con 2 válvulas de bola para instalación de 2 tubos
- MP1 Bomba desagüe condensados para versiones verticales
- MP2 Bomba desagüe condensados para versiones horizontales
- C1 Bandeja auxiliar recoge condensados para versiones verticales
- C2 Bandeja auxiliar recoge condensados para versiones horizontales
- PP Panel trasero
- TP Tope inferior
- SG Rejilla manual con enrejado
- SMG Rejilla motorizada On/Off con enrejado
- V23 Válvulas de 3 vías on/off para instalación de 2 tubos
- V23M Válvulas de 3 vías modulantes para instalación de 2 tubos
- Z Par de pies
- V25M Válvulas de 3 vías modulantes con 2 válvulas de bola para instalación de 2 tubos
- V22 Válvulas de 2 vías On/Off para instalación de 2 tubos
- V22M Válvulas de 2 vías modulantes para instalación de 2 tubos
- V26 Válvulas de 2 vías on/off con 2 válvulas de bola para instalación de 2 tubos
- V26M Válvulas de 2 vías modulantes con 2 válvulas de bola para instalación de 2 tubos
- V43 Válvulas de 3 vías On/Off para instalación a 4 tubos
- V43M Válvulas de 3 vías modulantes para instalación de 4 tubos
- V45 Válvulas de 3 vías On/Off con 4 válvulas de bola para instalación de 4 tubos
- V45M Válvulas de 3 vías modulantes con 4 válvulas de bola para instalación de 4 tubos
- V42 Válvulas de 2 vías On/Off para instalación de 4 tubos
Technical data
| 123 | 124 | 233 | 234 | 343 | 344 | 463 | 464 | 573 | 574 | 613 | 614 | |||
| Refrigeración | Potencia frigorífica total (1, 2) | kW | 1,36 | 1,60 | 2,04 | 2,41 | 3,20 | 3,70 | 4,65 | 5,20 | 5,82 | 6,30 | 7,50 | 8,44 |
| Potencia frigorífica sensible (1, 2) | kW | 1,22 | 1,38 | 1,76 | 2,00 | 2,51 | 2,90 | 3,95 | 4,41 | 4,92 | 5,24 | 6,60 | 7,20 | |
| Caudal de agua (1, 2) | l/h | 233 | 275 | 350 | 414 | 549 | 635 | 798 | 892 | 999 | 1081 | 1287 | 1448 | |
| Pérdidas de carga (1, 2) | kPa | 2 | 15 | 4 | 22 | 10 | 12 | 25 | 18 | 40 | 33 | 20 | 15 | |
| Calefacción | Potencia térmica (3, 2) | kW | 1,89 | 1,97 | 2,81 | 2,94 | 3,75 | 4,26 | 5,93 | 6,47 | 7,57 | 7,79 | 9,88 | 10,45 |
| Caudal de agua (3, 2) | l/h | 329 | 342 | 490 | 513 | 653 | 741 | 1032 | 1128 | 1319 | 1357 | 1721 | 1821 | |
| Pérdidas de carga (3, 2) | kPa | 2 | 16 | 6 | 25 | 11 | 13 | 31 | 22 | 41 | 39 | 21 | 16 | |
| Filas | Cantidad | n° | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Conexiones hidráulicas | In / Out | "G | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" |
| Caudal de aire | Max | m³/h | 368 | 389 | 472 | 498 | 676 | 713 | 966 | 1019 | 1104 | 1166 | 1740 | 1836 |
| Med | m³/h | 261 | 276 | 365 | 385 | 509 | 538 | 720 | 760 | 851 | 899 | 1547 | 1633 | |
| Min | m³/h | 186 | 197 | 239 | 252 | 346 | 365 | 477 | 504 | 537 | 567 | 1381 | 1457 | |
| Caudal de aire (versión EC) | Max | m³/h | 368 | 389 | 472 | 498 | 676 | 713 | 966 | 1019 | 1104 | 1166 | 1740 | 1836 |
| Min | m³/h | 186 | 197 | 239 | 252 | 346 | 365 | 477 | 504 | 537 | 567 | 1381 | 1457 | |
| Batería adicional | Potencia térmica (4, 2) | kW | 1,60 | 1,65 | 2,29 | 2,39 | 3,39 | 3,59 | 4,59 | 4,79 | 5,65 | 5,79 | 7,98 | 8,18 |
| Caudal de agua (4, 2) | l/h | 140 | 144 | 201 | 210 | 297 | 315 | 402 | 420 | 495 | 507 | 700 | 717 | |
| Pérdidas de carga (4, 2) | kPa | 10 | 11 | 13 | 14 | 23 | 25 | 10 | 11 | 13 | 14 | 23 | 24 | |
| Conexiones hidráulicas (In / Out) | "G | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | ½" | |
| Filas | n° | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| EH1 Resistencia eléctrica | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida | kW | 0,7 | 0,7 | 1,0 | 1,0 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | |
| EH2 Resistencia eléctrica | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida | kW | 1,0 | 1,0 | 1,5 | 1,5 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Características eléctricas | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida máx | kW | 0,05 | 0,05 | 0,07 | 0,07 | 0,07 | 0,07 | 0,13 | 0,13 | 0,15 | 0,15 | 0,21 | 0,21 | |
| Características eléctricas (versión EC) | Alimentación | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
| Potencia absorbida máx | kW | 0,05 | 0,05 | 0,06 | 0,06 | 0,06 | 0,06 | 0,07 | 0,07 | 0,07 | 0,07 | 0,17 | 0,17 | |
| Presión sonora | Max (5) | dB(A) | 44 | 46 | 48 | 49 | 45 | 45 | 51 | 53 | 54 | 56 | 59 | 60 |
| Med (5) | dB(A) | 35 | 37 | 41 | 42 | 38 | 38 | 45 | 45 | 48 | 49 | 57 | 58 | |
| Min (5) | dB(A) | 28 | 28 | 33 | 33 | 28 | 28 | 36 | 36 | 37 | 37 | 53 | 54 | |
| Presión sonora (versión EC) | Max (5) | dB(A) | 44 | 46 | 48 | 49 | 45 | 45 | 51 | 53 | 54 | 56 | 59 | 60 |
| Min (5) | dB(A) | 28 | 30 | 31 | 32 | 30 | 30 | 34 | 35 | 34 | 36 | 52 | 52 | |
| Pesos | Peso de transporte | kg | 16 | 16 | 19 | 20 | 25 | 26 | 29 | 30 | 33 | 35 | 37 | 41 |
| Peso en funcionamiento | kg | 14 | 14 | 16 | 17 | 23 | 24 | 26 | 28 | 30 | 32 | 34 | 38 | |
Dimensions
| 123 | 124 | 233 | 234 | 343 | 344 | 463 | 464 | 573 | 574 | 613 | 614 | |||
| L | STD/EC | mm | 670 | 670 | 870 | 870 | 1070 | 1070 | 1270 | 1270 | 1470 | 1470 | 1670 | 1670 |
| W | STD/EC | mm | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| H | STD/EC | mm | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 |
| D | STD/EC (6) | mm | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
Notas
- 1 Temperatura del aire ambiente 27 °C b.s/19 °C b.h., temperatura agua 7/12 °C.
- 2 Rendimientos igualmente válidos para la versión EC.
- 3 Temperatura del aire ambiente 20 °C b.s., temperatura agua 45/40 °C.
- 4 Temperatura del aire ambiente 20 °C b.s., temperatura agua 65/55 °C.
- 5 Presión sonora medida a una distancia de 1 m y con tiempo de reverberación de 0,5 s.
- N.B. (1) Temperatura máxima del agua de entrada 90°C.
- N.B. (2) Se puede añadir glicol etilénico inhibido al agua.
- N.B. (3) Presión máxima de funcionamiento 1500 kPa.
