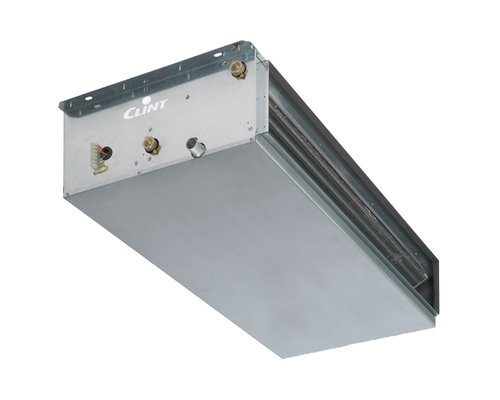

DWX 183÷364
Unités terminales canalisables avec ventilateurs centrifuges 5 vitesses ou EC Inverter
Les unités terminales canalisables DWX 183÷364 sont la réponse idéale aux exigences de traitement de l'air dans les systèmes pour lesquels une distribution au moyen de canalisations ou directement dans la pièce et une installation dans les faux plafonds ou dans les locaux techniques sont envisagées. Les unités sont réalisées avec des panneaux autoportants pour une efficacité et un silence maximums.
Insérées dans un système hydronique équipé de groupe d'eau glacée, elles génèrent de l'air refroidi de manière silencieuse et immédiate, ou, pendant la saison hivernale, si elles sont combinées à un système thermique, elles fournissent de l'air chaud permettant de satisfaire les besoins de chauffage. La gamme comprend un large éventail d'accessoires et est
disponible pour une installation horizontale pour des systèmes à 2 ou 4 tuyaux, en version à panneau simple ou double avec des vis autotaraudeuses, pour garantir un temps d'installation minimal ainsi qu’une inspection et un entretien faciles.
Les unités sont disponibles avec un ventilateur à 5 vitesses ou avec un ventilateur EC Inverter. Les unités équipées de moteurs EC Inverter sont en mesure d'adapter les performances aux besoins réels de la pièce à climatiser en faisant varier le débit d'air instantanément, garantissant un confort total avec une plus grande économie d'énergie.
Versions
- DWX - Unité de base à panneau unique
- DWX/GP - Unité de base à double panneau
- DWX/EC - Unité à panneau unique avec ventilateurs EC Inverter
- DWX/GP/EC - Unité à double panneau avec ventilateurs EC Inverter
Power range
- 6,0-22,0 kW
- 1,7-6,2 Ton
Caractéristiques
- Les unités à panneau unique sont équipées d'une structure porteuse en tôle de forte épaisseur résistant à la rouille, à la corrosion et aux agents chimiques, avec isolation thermo-acoustique interne. Panneaux autoportants et démontables avec des trous pour la fixation murale ou au plafond percés directement dans la caisse de couverture.
- Les unités à double panneau ont des panneaux de 20 mm en tôle galvanisée à l'intérieur, en tôle pré-peinte en blanc RAL 9002 à l'extérieur et une isolation en fibre de verre. Panneaux autoportants et démontables avec des trous pour la fixation murale ou au plafond percés directement dans la caisse de couverture.
- Bac des condensats à double inclinaison pour une évacuation optimale des condensats, équipé d'un drainage naturel (du même côté que les raccords hydrauliques) avec isolation thermique externe.
- Batterie d'échange thermique composée de tuyaux en cuivre et d'ailettes en aluminium, avec des raccords équipés d'un système anti-torsion, de vannes manuelles de purge d'air et de vannes manuelles de vidange de l'eau.
- Groupe de ventilation composé de ventilateurs centrifuges à double aspiration avec des ventilateurs en plastique de dernière génération directement couplés au moteur électrique à 5 vitesses, dont 3 dans la configuration standard.
- Groupe de ventilation composé de ventilateurs centrifuges à double aspiration avec des ventilateurs en plastique de dernière génération directement couplés au moteur électronique EC Inverter. Régulation modulante avec un signal 0-10Vdc par les commandes disponibles comme accessoires ou par des systèmes de régulation indépendants.
- Borne de raccordement universelle (monté)
- Raccords hydrauliques standards à droite par rapport au flux de l'air. Réversibles sur le chantier.
Accessoires
Accessoires montés en usine
- RX Raccords hydrauliques de la batterie à droite
- LX Raccords hydrauliques de la batterie à gauche
- WS Batterie à eau chaude pour installation à 4 tuyaux
- EH1 Résistance électrique à intégration
- EH2 Résistance électrique à intégration augmentée
- AFL1 Filtre de l’air plat simple
- AFL2 Section filtrante de l’air avec filtre plat
- AFL3 Section filtrante de l’air avec filtre ondulé
- AFP1 Filtre de l’air plat pour les versions GP
- AFP2 Section filtrante de l’air avec filtre plat pour les versions GP
- AFP3 Section filtrante de l’air avec filtre ondulé pour les versions GP
- UCB Carte de contrôle universelle avec protocole Modbus RTU
- SNA Sonde de température de l'air pour UCB
- SNW2 Sonde de température de l'eau été/hiver pour UCB
- SNW3 Sonde de température minimale de l'eau pour UCB
Accessoires fournis séparément
- C Bac auxiliaire des condensats
- MP Pompe drainage eau de condensation
- PLM Panneau avec grille de refoulement d’air
- PLR Panneau avec grille de reprise d'air
- PPM Panneau avec grille de refoulement d’air pour les versions GP
- PPR Panneau avec grille de reprise d'air pour les versions GP
- P3LM Plénum de refoulement avec raccords circulaires
- P3LA Plénum de reprise avec raccords circulaires
- P9LM Plénum de refoulement à 90 degrés
- P9LA Plénum de reprise à 90 degrés
- P3PM Plénum de refoulement avec raccords circulaires pour les versions GP
- P3PA Plénum de reprise avec raccords circulaires pour les versions GP
- P9PM Plénum de refoulement à 90 degrés pour les versions GP
- P9PA Plénum de reprise à 90 degrés pour les versions GP
- SSM Section insonorisante à labyrinthe au niveau du refoulement
- SSR Section insonorisante à labyrinthe au niveau de la reprise
- SPM Section insonorisante à labyrinthe au niveau du refoulement pour les versions GP
- SPR Section insonorisante à labyrinthe au niveau de la reprise pour les versions GP
- MBL Volet manuel de fermeture 0-33 %-100-67 %
- MBLS Volet avec servomoteur on/off
- MBP Volet manuel de fermeture 0-33 %-100-67 % pour les versions GP
- MBPS Volet avec servomoteur on/off pour les versions GP
- V23 Vannes à 3 voies on/off pour installation à 2 tuyaux
- V23M Vannes à 3 voies modulantes pour installation à 2 tuyaux
- V22 Vannes à 2 voies On/Off pour installation à 2 tuyaux
- V22M Vannes à 2 voies modulantes pour installation à 2 tuyaux
- V43 Vannes à 3 voies On/Off pour installation à 4 tuyaux
- V43M Vannes à 3 voies modulantes pour installation à 4 tuyaux
- V42 Vannes à 2 voies On/Off pour installation à 4 tuyaux
- V42M Vannes à 2 voies modulantes pour installation à 4 tuyaux
- TA1 Thermostat ambiant électronique mural pour les versions AC
- VR1 Tableau de contrôle électronique de la vitesse mural pour les versions CA
- DR1 Tableau de contrôle électronique manuel mural pour les versions AC
- DR2 Tableau de contrôle électronique automatique mural pour versions AC
- DRH1 Tableau de contrôle électronique configurable mural pour les versions AC
- DRH2 Tableau de contrôle électronique configurable mural pour les versions AC/EC
- IRC Tableau de contrôle numérique mural pour UCB
- MC4 Carte d'interface multi-commande pour la version AC
- SNW4 Sonde de température de l’eau
- TMB3 Thermostat de température minimale de l'eau chaude 32 °C
- TMB4 Thermostat de température minimale de l'eau chaude 42 °C
Technical data
183 | 193 | 194 | 263 | 283 | 284 | 343 | 363 | 364 | |||
Refroidissement | Puissance frigorifique totale (1, 2) | kW | 6,00 | 6,70 | 8,45 | 9,36 | 10,81 | 14,40 | 14,73 | 18,24 | 21,90 |
Puissance frigorifique sensible (1, 2) | kW | 5,09 | 5,87 | 6,17 | 8,12 | 9,53 | 10,38 | 12,06 | 14,53 | 16,38 | |
Débit d'eau (1, 2) | l/h | 1030 | 1150 | 1450 | 1606 | 1855 | 2471 | 2527 | 3130 | 3758 | |
Pertes de charge (1, 2) | kPa | 29 | 33 | 34 | 20 | 25 | 28 | 29 | 33 | 35 | |
Chauffage | Puissance thermique (3, 2) | kW | 6,21 | 6,99 | 8,19 | 9,68 | 11,28 | 14,23 | 16,25 | 20,28 | 22,88 |
Débit d'eau (3, 2) | l/h | 1081 | 1218 | 1427 | 1686 | 1966 | 2478 | 2831 | 3532 | 3936 | |
Pertes de charge (3, 2) | kPa | 27 | 31 | 28 | 18 | 24 | 24 | 31 | 36 | 33 | |
Rangs | Quantité | n° | 3 | 3 | 4 | 3 | 3 | 4 | 3 | 3 | 4 |
Raccords hydrauliques | In / Out | "G | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
Batterie supplémentaire | Puissance thermique (4, 2) | kW | 5,88 | 6,39 | --- | 9,51 | 10,69 | --- | 15,37 | 16,21 | --- |
Débit d'eau (4, 2) | l/h | 515 | 560 | --- | 834 | 937 | --- | 1348 | 1421 | --- | |
Pertes de charge (4, 2) | kPa | 13 | 16 | --- | 15 | 18 | --- | 38 | 42 | --- | |
Rangs | n° | 1 | 1 | --- | 1 | 1 | --- | 1 | 1 | --- | |
Raccordements hydrauliques (In / Out) | "G | 1/2" | 1/2" | --- | 1/2" | 1/2" | --- | 1/2" | 1/2" | --- | |
Débit d'air | Max | m³/h | 1160 | 1210 | 1200 | 2000 | 2230 | 2180 | 3490 | 3570 | 3510 |
Med | m³/h | 925 | 1085 | 1070 | 1445 | 1880 | 1855 | 3035 | 3340 | 3260 | |
Min | m³/h | 670 | 770 | 760 | 1020 | 1200 | 1190 | 2260 | 2710 | 2660 | |
Débit d'air (version EC) | Max | m³/h | 1160 | 1210 | 1200 | 2000 | 2230 | 2180 | 3490 | 3570 | 3510 |
Min | m³/h | 560 | 550 | 550 | 885 | 880 | 870 | 1325 | 1300 | 1300 | |
Pression statique utile | Max | Pa | 80 | 61 | 63 | 98 | 70 | 69 | 67 | 56 | 55 |
Med | Pa | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Min | Pa | 18 | 27 | 28 | 22 | 25 | 20 | 32 | 32 | 31 | |
Pression statique utile (version EC) | Max | Pa | 80 | 61 | 63 | 98 | 70 | 69 | 67 | 56 | 55 |
Min | Pa | 29 | 30 | 22 | 41 | 37 | 33 | 32 | 30 | 17 | |
EH1 Résistance électrique | Alimentation | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
Puissance absorbée | kW | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Courant absorbé max | A | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | 8,7 | |
EH2 Résistance électrique | Alimentation | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
Puissance absorbée | kW | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
Courant absorbé max | A | 17,4 | 17,4 | 17,4 | 17,4 | 17,4 | 17,4 | 17,4 | 17,4 | 17,4 | |
Caractéristiques électriques | Alimentation | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
Puissance absorbée max | kW | 0,27 | 0,27 | 0,27 | 0,57 | 0,57 | 0,57 | 0,84 | 0,84 | 0,84 | |
Caractéristiques électriques (version EC) | Alimentation | V/Ph/Hz | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 | 230/1/50-60 |
Puissance absorbée max | kW | 0,18 | 0,18 | 0,18 | 0,40 | 0,40 | 0,40 | 0,55 | 0,55 | 0,55 | |
Pression sonore à l’aspiration | Max (5) | dB(A) | 54 | 54 | 53 | 56 | 56 | 55 | 56 | 56 | 55 |
Med (5) | dB(A) | 50 | 52 | 51 | 53 | 55 | 54 | 53 | 55 | 54 | |
Min (5) | dB(A) | 40 | 46 | 45 | 40 | 48 | 47 | 41 | 49 | 48 | |
Pression sonore au refoulement | Max (5) | dB(A) | 54 | 54 | 53 | 53 | 53 | 52 | 53 | 53 | 52 |
Med (5) | dB(A) | 50 | 52 | 51 | 48 | 51 | 50 | 50 | 52 | 51 | |
Min (5) | dB(A) | 39 | 46 | 45 | 34 | 42 | 41 | 37 | 45 | 44 | |
Pression sonore à l’aspiration (version EC) | Max (5) | dB(A) | 54 | 54 | 53 | 56 | 56 | 55 | 56 | 56 | 55 |
Min (5) | dB(A) | 35 | 34 | 33 | 35 | 31 | 32 | 32 | 30 | 30 | |
Pression sonore au refoulement (version EC) | Max (5) | dB(A) | 54 | 54 | 53 | 53 | 53 | 52 | 53 | 53 | 52 |
Min (5) | dB(A) | 35 | 34 | 33 | 32 | 31 | 30 | 30 | 29 | 28 | |
Poids | Poids de transport | kg | 43 | 44 | 46 | 60 | 62 | 66 | 78 | 81 | 84 |
Poids en fonctionnement | kg | 37 | 38 | 40 | 52 | 54 | 57 | 68 | 70 | 73 | |
Poids (version GP) | Poids de transport | kg | 60 | 61 | 63 | 82 | 84 | 87 | 105 | 107 | 110 |
Poids en fonctionnement | kg | 52 | 53 | 55 | 71 | 73 | 76 | 91 | 93 | 96 |
Dimensions
183 | 193 | 194 | 263 | 283 | 284 | 343 | 363 | 364 | |||
L | STD | mm | 800 | 800 | 800 | 1200 | 1200 | 1200 | 1600 | 1600 | 1600 |
GP | mm | 840 | 840 | 840 | 1240 | 1240 | 1240 | 1640 | 1640 | 1640 | |
W | STD | mm | 605 | 605 | 605 | 605 | 605 | 605 | 605 | 605 | 605 |
GP | mm | 625 | 625 | 625 | 625 | 625 | 625 | 625 | 625 | 625 | |
H | STD | mm | 275 | 275 | 275 | 275 | 275 | 275 | 275 | 275 | 275 |
GP | mm | 315 | 315 | 315 | 315 | 315 | 315 | 315 | 315 | 315 |
Remarques
- 1 Température de l'air ambiant 27 °C b.s. / 19 °C b.h., température de l'eau 7/12 °C.
- 2 Performances également valables pour la version EC.
- 3 Température de l'air ambiant 20 °C b.s., température de l'eau 45/40°C.
- 4 Température de l'air ambiant 20 °C b.s., température de l'eau 65/55 °C.
- 5 Pression sonore mesurée à une distance de 1 m et temps de réverbération de 0,5 s.
- N.B. (1) Température maximale de l'eau en entrée 90 °C.
- N.B. (2) L'eau peut être ajoutée avec l'éthylène glycol inhibé.
- N.B. (3) Pression de service maximale de 1500 kPa.
