SXM 113÷443

Ventilo-convecteurs SLIM avec chemise et ventilateurs tangentiel EC Inverter

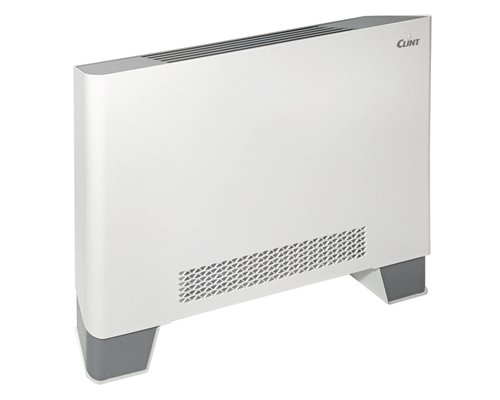

Les ventilo-convecteurs SXM 113÷443 se caractérisent par un design exclusif, compact et élégant, associé à un rendement maximal et à un grand silence.
Insérés dans un système hydronique équipé de groupe d'eau glacée, ils génèrent de l'air refroidi de manière silencieuse et immédiate, ou, pendant la saison hivernale, s’ils sont combinés à un système thermique, ils fournissent de l'air chaud permettant de satisfaire les besoins de chauffage. Un filtre facilement amovible et lavable absorbe et retient les poussières en suspension, ce qui permet d’exécuter des cycles de nettoyage constants et de maintenir une qualité d'air adéquate conformément aux normes d'hygiène, en particulier dans les locaux à forte affluence.
Les unités dotées de moteurs EC Inverter sont en mesure d'adapter les performances aux besoins réels de la pièce à climatiser en faisant varier le débit d'air instantanément, garantissant un confort total avec une plus grande économie d'énergie.

Versions

SXM/VH/EC - Unité verticale avec ventilateurs EC Inverter, reprise frontale et refoulement vertical

Power range

1,1-4,1 kW
0,3-1,2 Ton

Caractéristiques

Meuble de couverture en aluminium peint caractérisé par une profondeur de seulement 13 cm ( similaire à couleur RAL 9003 blanc ) ; structure porteuse en tôle galvanisée, avec isolation thermo-acoustique interne. Grille à ailettes fixes, équipée de portes latérales pouvant être ouvertes pour accéder au panneau de commande interne ( similaire à couleur RAL 7045 gris ). Pieds en tôle peinte ( similaire à couleur RAL 7045 gris ).
Bac des condensats avec drainage naturel et isolation thermique.
Batterie d'échange thermique composée de tuyaux en cuivre et d'ailettes en aluminium, avec des raccords équipés d'un système anti-torsion, de vannes manuelles de purge d'air et de vannes manuelles de vidange de l'eau.
Groupe de ventilation composé d’un ventilateur tangentiel en plastique à aubes axiométriques directement couplé au moteur électronique EC Inverter. Régulation modulante avec un signal 0-10Vdc par les commandes disponibles comme accessoires ou par des systèmes de régulation indépendants.
Filtre à air facilement amovible et lavable, avec une structure en maille fine constituée d’un filet en polypropylène en nid d’abeille.
Raccords hydrauliques standards sur la gauche en regardant l'appareil de l'avant.

Accessoires

Accessoires fournis séparément

Z Couple de pieds
C1 Bac auxiliaire des condensats pour versions verticales
V23 Vannes à 3 voies on/off pour installation à 2 tuyaux
V23M Vannes à 3 voies modulantes pour installation à 2 tuyaux
V25 Vannes à 3 voies On/Off avec 2 vannes à bille pour installation à 2 tuyaux
V25M Vannes à 3 voies modulantes avec 2 vannes à bille pour installation à 2 tuyaux
V22 Vannes à 2 voies On/Off pour installation à 2 tuyaux
V22M Vannes à 2 voies modulantes pour installation à 2 tuyaux
V26 Vannes à 2 voies on/off avec 2 vannes à bille pour installation à 2 tuyaux
V26M Vannes à 2 voies modulantes avec 2 vannes à bille pour installation à 2 tuyaux
DRH2 Tableau de contrôle électronique configurable mural pour les versions AC/EC
SRH1 Tableau de contrôle électronique configurable par Wi-Fi mural
DBH4 Tableau de contrôle électronique configurable à bord pour versions AC/EC
SBH1 Tableau de contrôle électronique configurable par Wi-Fi à bord
SNW4 Sonde de température de l’eau
TMB3 Thermostat de température minimale de l'eau chaude 32 °C
TMB4 Thermostat de température minimale de l'eau chaude 42 °C

Technical data

			113	223	333	443
Refroidissement Max	Puissance frigorifique totale (1)	kW	1,13	2,27	3,25	4,09
	Puissance frigorifique sensible (1)	kW	0,85	1,68	2,40	2,96
	Débit d'eau (1)	l/h	194	389	558	702
	Pertes de charge (1)	kPa	21,5	15,2	15,0	27,5
Chauffage Max	Puissance thermique (2)	kW	1,25	2,37	3,42	4,30
	Débit d'eau (2)	l/h	218	413	595	748
	Pertes de charge (2)	kPa	21,0	14,3	13,7	24,1
Refroidissement Med	Puissance frigorifique totale (1)	kW	0,65	1,27	1,78	2,35
	Puissance frigorifique sensible (1)	kW	0,48	0,93	1,30	1,69
	Débit d'eau (1)	l/h	111	218	305	404
	Pertes de charge (1)	kPa	8,0	5,5	5,2	10,3
Chauffage Med	Puissance thermique (2)	kW	0,68	1,26	1,77	2,36
	Débit d'eau (2)	l/h	119	220	308	412
	Pertes de charge (2)	kPa	7,0	4,6	4,2	8,1
Refroidissement Min	Puissance frigorifique totale (1)	kW	0,36	0,72	0,99	1,34
	Puissance frigorifique sensible (1)	kW	0,26	0,52	0,71	0,94
	Débit d'eau (1)	l/h	62	124	170	229
	Pertes de charge (1)	kPa	2,9	2,1	1,9	3,9
Chauffage Min	Puissance thermique (2)	kW	0,37	0,68	0,94	1,28
	Débit d'eau (2)	l/h	64	119	165	224
	Pertes de charge (2)	kPa	2,3	1,5	1,4	2,7
Rangs	Quantité	n°	3	3	3	3
Contenu d'eau		dm³	0,60	1,10	1,58	2,07
Raccords hydrauliques	In / Out	"G	1/2" F	1/2" F	1/2" F	1/2" F
Tension d'entrée	Max	V	10	10	10	10
	Med	V	4,6	4,6	4,6	4,6
	Min	V	2	2	2	2
Débit d'air	Max	m³/h	195	352	514	620
	Med	m³/h	100	177	252	326
	Min	m³/h	52	94	132	174
Caractéristiques électriques	Alimentation	V/Ph/Hz	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60
	Puissance absorbée max	kW	0,014	0,020	0,023	0,027
	Puissance absorbée Med	kW	0,005	0,007	0,008	0,008
	Puissance absorbée Min	kW	0,002	0,003	0,003	0,003
Pression sonore	Max (3)	dB(A)	42	44	45	46
	Med (3)	dB(A)	25	27	28	29
	Min (3)	dB(A)	22	23	24	25
Poids	Poids de transport	kg	18	21	26	29
Poids	Poids en fonctionnement	kg	16	19	23	26

Dimensions

			113	223	333	443
L	STD	mm	650	850	1050	1250
W	STD	mm	129	129	129	129
H	STD	mm	572	572	572	572
D	STD (4)	mm	110	110	110	110

Remarques

1 Température de l'air ambiant 27 °C b.s. / 19 °C b.h., température de l'eau 7/12 °C.
2 Température de l'air ambiant 20 °C b.s., température de l'eau 45/40°C.
3 Pression sonore mesurée à une distance de 1 m et temps de réverbération de 0,5 s.
N.B. (1) L'eau peut être ajoutée avec l'éthylène glycol inhibé.
N.B. (2) Pression de service maximale de 1500 kPa.
N.B. (3) Température maximale de l'eau en entrée 90 °C.
