CHA/IK/A 91÷151

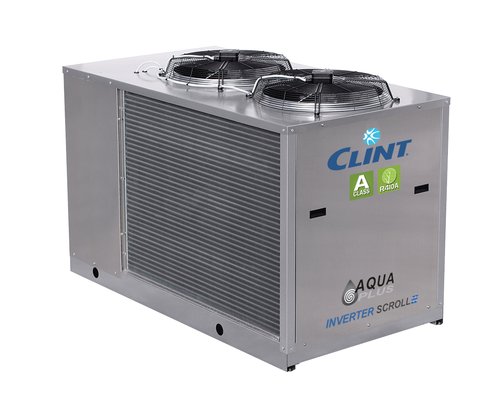

Refrigeratori d'acqua e pompe di calore aria/acqua ad alta efficienza con ventilatori assiali, compressore Scroll Inverter e scambiatore a piastre


I refrigeratori d'acqua e pompe di calore CHA/IK/A 91÷151 ad alta efficienza, con refrigerante R410A, sono dedicati a soddisfare le esigenze di piccoli e medi ambienti di tipo domestico o terziario.
Con una struttura in peraluman, esente da fenomeni corrosivi nel tempo, possono essere abbinati ad unità terminali o a scambiatori di calore intermedi per il raffreddamento dei processi industriali.
Tutte le unità sono dotate di controllo Inverter sul compressore Scroll, che assicura una migliore efficienza ai carichi parziali (SEER/IPLV/SCOP).
Un'ampia gamma di accessori, montati in fabbrica o forniti separatamente, completano l'estrema versatilità e funzionalità della serie.

Le unità sono conformi alla Direttiva ErP.
Su richiesta, le unità possono essere fornite con refrigerante R452B o R454B.

Versioni

CHA/IK/A - Solo raffreddamento
CHA/IK/A/WP - Pompa di calore reversibile

Power range

26,0-42,0 kW
7,3-12,0 Ton

Caratteristiche

Struttura autoportante realizzata in peraluman e lamiera zincata. Vano compressori insonorizzato.
Compressore Scroll DC INVERTER con spia livello olio, protezione termica interna, resistenza carter e copertura fonoisolante.
Ventilatori di tipo assiale a basso numero di giri e profilo alare speciale, direttamente accoppiati a motori a rotore esterno.
Condensatore costituito da batterie alettate con tubi in rame ed alette in alluminio.
Evaporatore del tipo a piastre saldobrasate in acciaio inox AISI 316, completo di pressostato differenziale acqua. Nelle unità a pompa di calore è di serie la resistenza antigelo.
Valvola di espansione elettronica.
Refrigerante R410A. Su richiesta fornibile con R452B e R454B.
Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili e teleruttore pompa.
Controllo di Condensazione incluso: dispositivo elettronico proporzionale per il funzionamento continuativo ed efficiente dell'unità con temperatura dell'aria esterna fino a -20 °C in raffreddamento. Il dispositivo garantisce inoltre l'attenuazione del livello sonoro specialmente durante le ore notturne. Esso è costituito da regolatore di velocità di rotazione dei ventilatori in continuo e trasduttori di alta e bassa pressione nel circuito frigorifero.
Funzionamento in riscaldamento con temperatura dell'aria esterna fino a -15° C.
Sistema di controllo e regolazione a microprocessore.
Funzioni avanzate: set-point remoto con segnale 0-10V, set-point remoto con segnale 4-20mA, segnale remoto abilitazione secondo set-point, limitazione potenza da ingresso digitale, gestione impianti ibridi, gestione produzione acqua calda sanitaria.

Accessori

Accessori montati in fabbrica

BT Dispositivo per funzionamento con bassa temperatura dell'acqua
TX Batteria con alette preverniciate
PS Singola pompa di circolazione
GS Guarnizione singola pompa di circolazione per glicole >30%
FE Resistenza antigelo evaporatore

Accessori forniti separatamente

CR Pannello comandi remoto
IS Protocollo Modbus RTU, interfaccia seriale RS485
RP Reti protezione batterie
AG Antivibranti in gomma

Dati tecnici

			91	101	131	151
Raffreddamento versioni STD	Potenza frigorifera (1)	kW	25,8	30,5	35,9	42,3
	Potenza assorbita (1)	kW	8,0	9,5	11,3	13,4
	EER (1)		3,22	3,21	3,18	3,16
Raffreddamento versioni STD (EN14511)	Potenza frigorifera (1)	kW	25,7	30,4	35,8	42,2
	Potenza assorbita (1)	kW	8,1	9,6	11,4	13,6
	EER (1)		3,19	3,16	3,13	3,11
	SEER (2)		4,42	4,16	4,21	4,22
	Efficienza Energetica (2)	%	174	163	165	166
Riscaldamento versioni STD	Potenza termica (3)	kW	28,7	34,3	40,4	48,0
	Potenza assorbita (3)	kW	8,1	9,9	11,8	14,0
	COP (3)		3,54	3,46	3,42	3,43
Riscaldamento versioni STD (EN14511)	Potenza termica (3)	kW	28,8	34,4	40,5	48,1
	Potenza assorbita (3)	kW	8,2	10,1	12,0	14,2
	COP (3)		3,51	3,42	3,37	3,38
	SCOP (4)		3,74	3,75	3,54	3,74
	Efficienza Energetica (4)	%	147	147	139	147
	Classe Energetica (5)		A+	A+	A+	A+
	SCOP (6)		2,95	2,96	2,93	3,07
	Efficienza Energetica (6)	%	115	115	114	120
	Classe Energetica (7)		A+	A+	A+	A+
Compressore	Quantità	n°	1	1	1	1
Evaporatore	Portata acqua	l/s	1,23	1,46	1,71	2,02
	Perdite di carico	kPa	20	29	31	31
	Attacchi idraulici	"G	1 ¼"	1 ¼"	1 ¼"	1 ¼"
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
	Corrente max. funzionamento	A	21	24	27	34
	Corrente max. di spunto	A	11	14	15	18
Unità con pompa	Prevalenza utile pompa	kPa	140	115	150	105
Unità con pompa	Attacchi idraulici	"G	1 ¼"	1 ¼"	1 ¼"	1 ¼"
Pressione sonora	Versioni STD (8)	dB(A)	60	61	62	62
Pesi	Peso di trasporto	kg	224	239	269	283
Pesi	Peso in funzionamento	kg	229	244	275	289

Dimensioni

			91	101	131	151
L	STD	mm	1850	1850	1850	1850
W	STD	mm	1000	1000	1000	1000
H	STD	mm	1300	1300	1300	1300

Note

1 Acqua refrigerata da 12 a 7 °C, temperatura aria esterna 35 °C.
2 Efficienza energetica stagionale di raffreddamento a bassa temperatura secondo il Regolamento UE n. 2016/2281.
3 Acqua riscaldata da 40 a 45 °C, temperatura aria esterna 7 °C b.s./6 °C b.u.
4 Efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 813/2013.
5 Classe di efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 811/2013.
6 Efficienza energetica stagionale di riscaldamento a media temperatura in condizioni climatiche medie secondo il Regolamento UE n. 813/2013.
7 Classe di efficienza energetica stagionale di riscaldamento a media temperatura in condizioni climatiche medie secondo il Regolamento UE n. 811/2013.
8 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
N.B. (1) I pesi della versione WP sono riportati nel quaderno tecnico.
