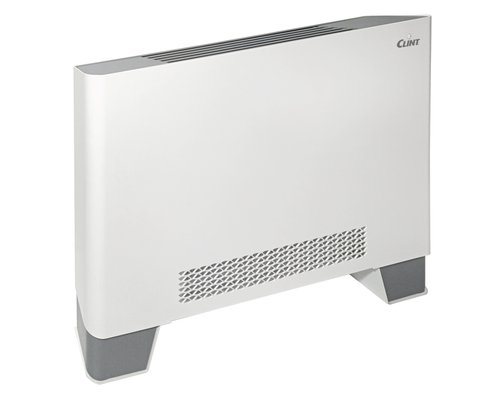

SXM 113÷443

Ventilconvettori SLIM con mantello e ventilatore tangenziale EC Inverter


I ventilconvettori SXM 113÷443 sono caratterizzati da un design esclusivo, compatto ed elegante, unito alla massima efficienza ed elevata silenziosità.
Inseriti in un impianto idronico dotato di refrigeratore d’acqua, generano aria raffrescata in modo silenzioso ed immediato, oppure, durante la stagione invernale, se abbinati ad un impianto termico, erogano aria calda, permettendo di soddisfare le esigenze di riscaldamento. Un filtro, facilmente estraibile e lavabile, assorbe e trattiene le polveri in sospensione, permettendo di eseguire cicli di pulizia costanti e mantenendo un’adeguata qualità dell’aria, in accordo con gli standard di igiene, soprattutto nei locali ad alta frequentazione.
Le unità, dotate di motore EC Inverter, sono in grado di adeguare le prestazioni variando la portata d'aria istante per istante, alle effettive esigenze del locale da climatizzare, garantendo così un totale comfort con un maggiore risparmio energetico.

Versioni

SXM/VH/EC - Unità verticale con ventilatori EC Inverter, ripresa frontale e mandata verticale

Power range

1,1-4,1 kW
0,3-1,2 Ton

Caratteristiche

Mobile di copertura in alluminio verniciato caratterizzato da una profondità di soli 13 cm (simil colore RAL 9003 bianco); struttura portante in lamiera zincata, con isolamento interno termoacustico. Griglia ad alette fisse, equipaggiata di sportellini laterali apribili per accedere al quadro comando interno (simil colore RAL 7045 grigio). Piedini in lamiera verniciata (simil colore RAL 7045 grigio).
Vaschetta raccogli condensa provvista di scarico naturale ed isolamento termico.
Batteria di scambio termico in tubi di rame ed alette di alluminio, con attacchi dotati di sistema antitorsione, valvole di sfiato aria manuali e valvole di scarico acqua manuali.
Gruppo ventilante costituito da ventilatore tangenziale in materiale plastico a pale assimmetriche direttamente accoppiato al motore elettronico EC Inverter. Regolazione modulante con segnale 0-10Vdc tramite i comandi disponibili come accessori o tramite sistemi di regolazione indipendenti.
Filtro aria facilmente estraibile e lavabile, con una struttura reticolare fine costituita da una rete in polipropilene a nido d'ape.
Attacchi idraulici standard a sinistra guardando l'apparecchio di fronte.

Accessori

Accessori forniti separatamente

Z Coppia piedini
C1 Vaschetta ausiliaria raccogli condensa per versioni verticali
V23 Valvole a 3 vie on/off per impianto a 2 tubi
V23M Valvole a 3 vie modulanti per impianto a 2 tubi
V25 Valvole a 3 vie On/Off con 2 valvole a sfera per impianto a 2 tubi
V25M Valvole a 3 vie modulanti con 2 valvole a sfera per impianto a 2 tubi
V22 Valvole a 2 vie On/Off per impianto a 2 tubi
V22M Valvole a 2 vie modulanti per impianto a 2 tubi
V26 Valvole a 2 vie on/off con 2 valvole a sfera per impianto a 2 tubi
V26M Valvole a 2 vie modulanti con 2 valvole a sfera per impianto a 2 tubi
DRH2 Pannello di controllo elettronico configurabile a parete per versioni AC/EC
SRH1 Pannello di controllo elettronico configurabile Wi-Fi a parete
DBH4 Pannello di controllo elettronico configurabile a bordo macchina per versioni AC/EC
SBH1 Pannello di controllo elettronico configurabile Wi-Fi a bordo macchina
SNW4 Sonda temperatura acqua
TMB3 Termostato di minima temperatura acqua calda 32°C
TMB4 Termostato di minima temperatura acqua calda 42°C

Dati tecnici

			113	223	333	443
Raffreddamento Max	Resa frigorifera totale (1)	kW	1,13	2,27	3,25	4,09
	Resa frigorifera sensibile (1)	kW	0,85	1,68	2,40	2,96
	Portata acqua (1)	l/h	194	389	558	702
	Perdite di carico (1)	kPa	21,5	15,2	15,0	27,5
Riscaldamento Max	Resa termica (2)	kW	1,25	2,37	3,42	4,30
	Portata acqua (2)	l/h	218	413	595	748
	Perdite di carico (2)	kPa	21,0	14,3	13,7	24,1
Raffreddamento Med	Resa frigorifera totale (1)	kW	0,65	1,27	1,78	2,35
	Resa frigorifera sensibile (1)	kW	0,48	0,93	1,30	1,69
	Portata acqua (1)	l/h	111	218	305	404
	Perdite di carico (1)	kPa	8,0	5,5	5,2	10,3
Riscaldamento Med	Resa termica (2)	kW	0,68	1,26	1,77	2,36
	Portata acqua (2)	l/h	119	220	308	412
	Perdite di carico (2)	kPa	7,0	4,6	4,2	8,1
Raffreddamento Min	Resa frigorifera totale (1)	kW	0,36	0,72	0,99	1,34
	Resa frigorifera sensibile (1)	kW	0,26	0,52	0,71	0,94
	Portata acqua (1)	l/h	62	124	170	229
	Perdite di carico (1)	kPa	2,9	2,1	1,9	3,9
Riscaldamento Min	Resa termica (2)	kW	0,37	0,68	0,94	1,28
	Portata acqua (2)	l/h	64	119	165	224
	Perdite di carico (2)	kPa	2,3	1,5	1,4	2,7
Ranghi	Quantità	n°	3	3	3	3
Contenuto Acqua		dm³	0,60	1,10	1,58	2,07
Attacchi idraulici	In / Out	"G	1/2" F	1/2" F	1/2" F	1/2" F
Tensione in ingresso	Max	V	10	10	10	10
	Med	V	4,6	4,6	4,6	4,6
	Min	V	2	2	2	2
Portata aria	Max	m³/h	195	352	514	620
	Med	m³/h	100	177	252	326
	Min	m³/h	52	94	132	174
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60
	Potenza assorbita max	kW	0,014	0,020	0,023	0,027
	Potenza assorbita Med	kW	0,005	0,007	0,008	0,008
	Potenza assorbita Min	kW	0,002	0,003	0,003	0,003
Pressione sonora	Max (3)	dB(A)	42	44	45	46
	Med (3)	dB(A)	25	27	28	29
	Min (3)	dB(A)	22	23	24	25
Pesi	Peso di trasporto	kg	18	21	26	29
Pesi	Peso in funzionamento	kg	16	19	23	26

Dimensioni

			113	223	333	443
L	STD	mm	650	850	1050	1250
W	STD	mm	129	129	129	129
H	STD	mm	572	572	572	572
D	STD (4)	mm	110	110	110	110

Note

1 Temperatura aria ambiente 27 °C b.s./19 °C b.u., temperatura acqua 7/12 °C.
2 Temperatura aria ambiente 20 °C b.s., temperatura acqua 45/40 °C.
3 Pressione sonora alla distanza di 1 m dall'unità e tempo di riverbero 0,5 s.
N.B. (1) L'acqua può essere addizionata con glicole etilenico inibito.
N.B. (2) Pressione massima di esercizio 1500 kPa.
N.B. (3) Temperatura massima acqua in ingresso 90 °C.
