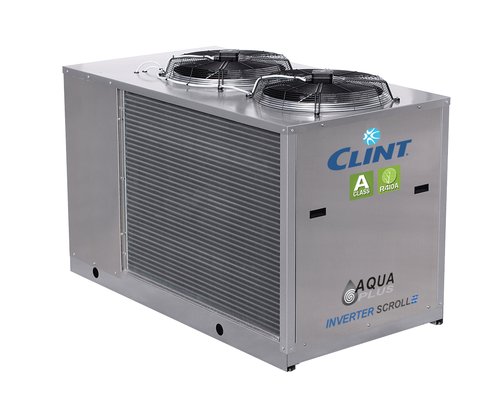

CHA/IK/A 91÷151

Высокоэффективный чиллеры и тепловые насосы класса А энергоэффективности с осевыми вентиляторами, инверторными спиральными компрессорами, пластинчатым теплообменником


Высокоэффективный чиллеры и тепловые насосы CHA/IK/A 91÷151 на хладагенте R410A разработаны, чтобы удовлетворить потребности холодоснабжения в малом и среднем жилищном строительстве.
Данные агрегаты, оснащенные рамой из коррозионностойкого сплава "peraluman", могут использоваться совместно с фанкойлами или промежуточными теплообменниками технологических систем охлаждения.
Все блоки имеют инверторное управление для спиральных компрессоров для лучшей эффективности при частичных нагрузках (SEER/IPLV/SCOP).
Чрезвычайная эксплуатационная гибкость агрегатов данной серии обеспечивается за счет широкого выбора дополнительных опций, устанавливаемых на заводе или поставляемых отдельно.

Агрегаты уже соответствуют европейским нормам ErP 2021.
По запросу блоки могут заправляться фреонами R452B и R454B

Версии

CHA/IK/A - только охлаждение
CHA/IK/A/WP - Реверсивный тепловой насос.

диапазон мощности

26,0-42,0 kW
7,3-12,0 Ton

Характеристики

Самонесущая рама из алюминиевого сплава "peraluman" и панели из листовой оцинкованной стали. Компрессорный отсек со звукоизоляцией.
ИНВЕРТОРНЫЕ спиральные компрессоры постоянного тока с смотровым окном для контроля уровня и нагревателем картера, звукоизоляционная крышка.
Осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором.
Конденсатор выполнен из медных труб с алюминиевым оребрением.
Испаритель в виде паяного пластинчатого теплообменника из нержавеющей стали AISI 316, с дифференциальным реле давления воды. С обязательным нагревателем защиты от замораживания у тепловых насосов.
Электронный терморегулирующий вентиль.
R410А фреон.По запросу фреоны R452B и R454B
Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, пускатели компрессора и насоса.
Контроль конденсации включает в себя: электронное устройство пропорционального управления, которое обеспечивает эффективное функционирование агрегата при наружной температуре до -20 °C в режиме охлаждения. Это позволяет снизить уровень шума особенно ночью. Оно состоит из контроллера управления вентиляторами, который регулирует скорость вращения и трансдьюсеров высокого и низкого давл, установленных в холодильных контурахений.
Работа в режиме нагрева при наружной температуре до -15 °C.
Микропроцессорная система управления.
Расширенные функции: дистанционная уставка с сигналом 0-10 В, дистанционная уставка с сигналом 4-20 мА, дистанционный сигнал для активации второй уставки,
запрос ограничения по цифровому входу, управление гибридными установками, управление производством ГВС.

Принадлежности

Принадлежности, установленные на заводе

BT Комплект для работы при низких температурах воды
TX Оребрение с специальным покрытием
PS Один циркуляционный насос
GS Уплотнитель насоса для гликоля >30%
FE Нагреватель для защиты от замораживания испарителя

Принадлежности, поставка отдельно

CR Пульт дистанционного управления
IS Интерфейсная плата RS485
RP Металлические решетки для защиты конденсатора
AG Резиновые виброизолирующие опоры

Technical data

			91	101	131	151
Охлаждение, исполнение STD	Холодопроиз-ть (1)	kW	25,8	30,5	35,9	42,3
	Потребл. мощность (1)	kW	8,0	9,5	11,3	13,4
	EER (1)		3,22	3,21	3,18	3,16
Охлаждение, исполнение STD (EN 14511)	Холодопроиз-ть (1)	kW	25,7	30,4	35,8	42,2
	Потребл. мощность (1)	kW	8,1	9,6	11,4	13,6
	EER (1)		3,19	3,16	3,13	3,11
	SEER (2)		4,42	4,16	4,21	4,22
	Энергоэффективность (2)	%	174	163	165	166
Нагрев исполнение STD	Теплопроиз-ть (3)	kW	28,7	34,3	40,4	48,0
	Потребл. мощность (3)	kW	8,1	9,9	11,8	14,0
	COP (3)		3,54	3,46	3,42	3,43
Нагрев исполнение STD (EN14511)	Теплопроиз-ть (3)	kW	28,8	34,4	40,5	48,1
	Потребл. мощность (3)	kW	8,2	10,1	12,0	14,2
	COP (3)		3,51	3,42	3,37	3,38
	SCOP (4)		3,74	3,75	3,54	3,74
	Энергоэффективность (4)	%	147	147	139	147
	Класс энергоэффективности (5)		A+	A+	A+	A+
	SCOP (6)		2,95	2,96	2,93	3,07
	Энергоэффективность (6)	%	115	115	114	120
	Класс энергоэффективности (7)		A+	A+	A+	A+
Компрессоры	Количество	n°	1	1	1	1
Evaporador	Расход воды	l/s	1,23	1,46	1,71	2,02
	Падение давления	kPa	20	29	31	31
	Подсоед. по воде	"G	1 ¼"	1 ¼"	1 ¼"	1 ¼"
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
	Макс. рабочий ток	A	21	24	27	34
	Пусковой ток	A	11	14	15	18
Агрегат с насосом	Располагаемый напор	kPa	140	115	150	105
Агрегат с насосом	Подсоед. по воде	"G	1 ¼"	1 ¼"	1 ¼"	1 ¼"
Schalldruck	Стандартная версия (8)	dB(A)	60	61	62	62
Масса	Транспортный вес	kg	224	239	269	283
Масса	Рабочий вес	kg	229	244	275	289

Dimensions

			91	101	131	151
L	STD	mm	1850	1850	1850	1850
W	STD	mm	1000	1000	1000	1000
H	STD	mm	1300	1300	1300	1300

Примечания

1 Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
2 Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
3 Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
4 Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
5 Сезонный класс энергоэффективности отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 811/2013.
6 Сезонная энергоэффективность отопления при средней температуре со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
7 Сезонный класс энергоэффективности отопления при средней температуре со среднеклиматическими условиями. Согласно Регламенту ЕС n. 811/2013.
8 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1) Масса тепловых насосов приведена в соответствующей технической документации.
