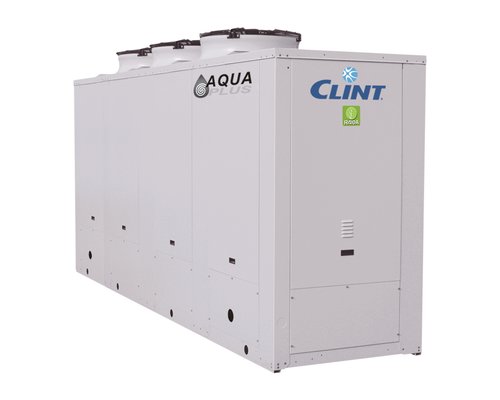

ЧИЛЛЕРЫ И ТЕПЛОВЫЕ НАСОСЫ С ОСЕВЫМИ ВЕНТИЛЯТОРАМИ, СПИРАЛЬНЫМИ КОМПРЕССОРАМИ И КОЖУХОТРУБНЫМИ ТЕПЛООБМЕННИКАМИ.

_icona_clint_solo_raffreddamento_2024.png _icona_clint_solo_raffreddamento-riscaldamento_2024.png _icona_clint_compressore_scroll_2024.png _icona_clint_fan_assiale_2024.png _icona_clint_exchanger_shell_and_tube_2024.png _icona_clint_refrigerant_R410A_2024.png _icona_clint_refrigerant_R452B_2024.png _icona_clint_refrigerant_R454B_2024.png

Чиллеры и тепловые насосы серии CHA/K 182÷604, работающие на хладагенте R410A, предназначены для обслуживания средних коммерческих зданий и промышленных систем.
Они используются совместно с внутренними блоками для кондиционирования помещений или для компенсации теплоизбытков, образующихся при технологических процессах. Могут оснащаться платой RS485 ModBus.
Даже в сверхнизкошумной версии они укомплектованы осевыми вентиляторами, спиральными компрессорами и кожухотрубным теплообменником. Эти агрегаты могут быть укомплектованы баком, насосом или баком с насосом.
Возможны как опции новые ЕС инверторные двигатели вентиляторов с высоким напором и эффективностью для подсоединения к воздуховодам .

Агрегаты соответствуют требованиям ErP 2021 для применения в технологическом охлаждении; для обеспечения комфортного охлаждения они соответствуют требованиям, если поставляются с опциями EC или ECH (вентиляторы с инверторными EC двигателями).
По запросу блоки могут заправляться фреонами R452B и R454B

Версии

  • CHA/K - только охлаждение
  • CHA/K/WP - реверсивный тепловой насос
  • CHA/K/SSL - только охлаждение, сверхмалошумное исполнение
  • CHA/K/WP/SSL - реверсивный тепловой насос, сверхмалошумное исполнение

диапазон мощности

  • 49,0-179 kW
  • 14,0-51,0 Ton

Характеристики

  • Самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием.
  • Спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера.
  • Осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором.
  • Конденсатор в виде теплообменника из медных труб с алюминиевым оребрением.
  • Кожухотрубный теплообменник испарителя с одним холодильным и одним гидравлическим контурами у агрегатов типоразмера 182÷453; с двумя независимыми холодильными и одним гидравлическим контурами у агрегатов типоразмера 524÷604, с дифференциальным реле давления воды.
  • R410А фреон.По запросу фреоны R452B и R454B
  • Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, устройства защиты компрессоров от перегрузки и термоконтакты для вентиляторов.
  • Микропроцессорная система управления.

Принадлежности, установленные на заводе

  • IM Автоматические выключатели с термомагнитными расцепителями
  • RE Реле контроля фаз и мин/макс напряжений
  • SL Шумоизолирующий кожух
  • RFM Запорные вентили на нагнетательной линии холодильного контура
  • RFL Запорные вентили на жидкостной линии холодильного контура
  • CT Устройство управления конденсацией для наружных температур до 0 °C
  • CC Устройство управления конденсацией для наружных температур до минус 20 °C
  • BT Комплект для работы при низких температурах воды
  • EC Вентиляторы с инверторным EC-двигателем
  • ECH ЕС инверторные вентиляторы с высоким напором
  • HR Охладитель перегретого пара
  • HRT/S Рекуператор для полной утилизации тепла, устанавливаемый последовательно
  • TX Оребрение с специальным покрытием
  • EW Внешнее подключение воды
  • SP Бак-накопитель
  • PU Один циркуляционный насос
  • PUI Один инверторный циркуляционный насос
  • PD Два циркуляционных насоса
  • PDI Два инверторных циркуляционных насоса
  • SPU Бак-накопитель и один циркуляционный насос
  • SPUI Бак-накопитель и один инверторный циркуляционный насос
  • SPD Бак-накопитель и два циркуляционных насоса
  • SPDI Бак-накопитель и два инверторных циркуляционных насоса
  • GS Уплотнитель насоса для гликоля >30%
  • GD Двойные уплотнения циркуляционного насоса для гликоля >30%
  • FE Нагреватель для защиты от замораживания испарителя
  • FB Электронагреватель для испарителя и бака
  • SS Устройство плавного пуска
  • IS Интерфейсная плата RS485
  • IAV Дистанционная уставка, 0-10В управление
  • IAA Дистанционная уставка, 4-20 мА управление
  • IAS Дистанционный сигнал для активации второй уставки
  • IDL Запрос ограничения по цифроовму входу
  • MN Манометры высокого и низкого давлений.

Принадлежности, поставка отдельно

  • CR Пульт дистанционного управления
  • RP Металлические решетки для защиты конденсатора
  • AG Резиновые виброизолирующие опоры
  • AM Пружинные виброизолирующие опоры
  • FL Реле протока
182202242262302363393453524604
ОхлаждениеХолодопроиз-ть (1)kW49,055,062,473,384,395,2109129149179
Потребл. мощность (1)kW16,618,821,525,328,631,637,543,750,758,8
EER (1)2,952,932,902,902,953,012,912,952,943,04
Охлаждение (EN 14511)Холодопроиз-ть (1)kW48,954,962,273,084,195,0109129149179
Потребл. мощность (1)kW16,719,021,925,829,032,038,044,251,459,5
EER (1)2,922,892,852,842,902,972,862,912,893,00
SEER (2)3,793,813,723,743,833,823,633,763,863,86
Энергоэффективность (2)%149149146147150150142147151151
НагревТеплопроиз-ть (3)kW55,761,970,280,791,4105119137156188
Потребл. мощность (3)kW17,819,622,825,729,133,438,144,251,161,0
COP (3)3,133,163,083,143,143,143,123,103,053,08
Нагрев (EN 14511)Теплопроиз-ть (3)kW55,862,170,581,191,7105119137156188
Потребл. мощность (3)kW18,019,923,426,429,734,038,944,952,061,9
COP (3)3,103,123,023,073,093,103,073,063,013,04
SCOP (4)3,283,233,213,243,293,293,213,293,253,25
Энергоэффективность (4)%128126125127129129125129127127
Класс энергоэффективности (5)A+A+A+A+------
КомпрессорыКоличествоn°2222233344
Фреоновые контуыn°1111111122
Ступени производительностиn°2222233344
EvaporadorРасход водыl/s2,342,622,983,494,024,545,196,157,108,53
Падение давленияkPa22295055403945364338
Подсоед. по воде"G1 ½"1 ½"2"2"2 ½"2 ½"2 ½"3"3"3"
Электрические характеристикиСеть питанияV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Макс. рабочий токA4144556067798697112131
Пусковой токA164166179192235202218264244298
Агрегат с баком и насосомРасполагаемый напорkPa160150125110140185170170155145
Объем бака-накопителяl470470470470470470470470660660
Подсоед. по воде"G2 ½"2 ½"2 ½"2 ½"2 ½"2 ½"2 ½"2 ½"2 ½"2 ½"
Доступное статическое давление вентилятора с опцией ECHСтандартная версияPa858575757050706060---
SchalldruckСтандартная версия (6)dB(A)61616464656767676767
С опцией SL (6)dB(A)59596262636565656565
МассаТранспортный вес (7)kg641661701719844931971111211921428
Рабочий вес (7)kg6606807207408709601000115012301470

Dimensions

182202242262302363393453524604
LSTDmm2350235023502350235023502350235035503550
SSLmm235023502350235023502350355035503550---
WSTD-SSLmm1100110011001100110011001100110011001100
HSTD-SSLmm1950195019501950225022502250225022502250

Примечания

  • 1 Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
  • 2 Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
  • 3 Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
  • 4 Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
  • 5 Сезонный класс энергоэффективности отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 811/2013.
  • 6 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
  • 7 Агрегат без бака-накопителя и насоса.
  • N.B. (1) Масса тепловых насосов и агрегатов сверхмалошумного исполнения (SSL) приведена в соответствующей технической документации.
