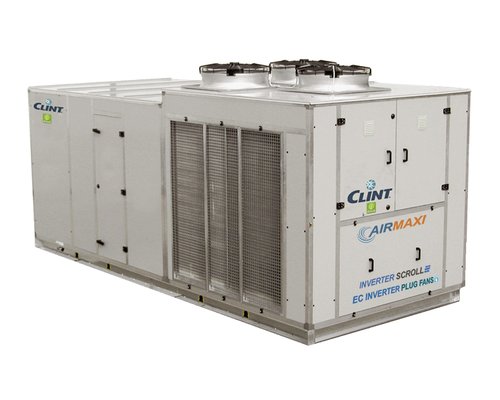

RTA/IK/EC/ECO/REC-WH 172÷724

Крышные кондиционеры с двойными панелями, инверторными спиральными компрессорами и вентиляторами Plug-Fans с инверторными ЕС двигателями, экономайзером и вращающимся теплоутлизатором.


The double skin packaged Roof Top units are the ideal solution for air conditioning of wide surfaces such as shopping malls and restaurants, canteens or for industrial areas. Those units feature Inverter Scroll compressor with R410A refrigerant and EC Inverter Plug-Fans. The highest efficiency at partial loads is guaranteed by the Inverter Scroll technology on compressor.
Данные агрегаты, оснащенные секциями из экструдированного алюминия и сэндвич-панелями толщиной 50 мм, поставляются в исполнениях "только охлаждение" и "реверсивный тепловой насос".
The flat or pocket filters help to keep the air quality at a suitable level.
ECO/REC-WH отличаются высокой модульностью и широкими возможностями конфигурирования согласно инженерным особенностям системы: данные агрегаты, помимо основных секций, оснащены экономайзером с автоматическим управлением в режимах ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ И ЕСТЕСТВЕННОГО НАГРЕВА, а также ПЕРЕКРЕСТНОТОЧНЫМ РЕКУПЕРАТОРОМ эффективностью 50-80% в зависимости от рабочих условий с макс. обработкой 100 % общего расхода.

По запросу блоки могут заправляться фреонами R454B
Агрегаты уже соответствуют европейским нормам ErP 2021.

Версии

RTA/IK/EC/ECO/REC-WH - только охлаждение, с вентиляторами PLUG FAN и инверторными ЕС двигателями, экономайзером и вращающимся рекуператором
RTA/IK/EC/WP/ECO/REC-WH - тепловой насос, с экономайзером и перекрестноточным рекуператором

диапазон мощности

58,0-252 kW
17,0-72,0 Ton

Характеристики

Structure of base perimeter made of steel sheet elements galvanised. Frame made of extruded aluminium alloy profiles connected by 3 way joints. Section connection is effected by means of assembling conic stirrups and water proofing is granted by gaskets.
Инверторные постоянного тока или одноступенчатые (ВКЛ/ОТКЛ.) спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера.
Конденсатор и испаритель в виде теплообменников из медных труб с алюминиевым оребрением.
Высокоэффективные бескорпусные вентиляторы PLUG-FAN на нагнетании и всасывании с назад загнутыми лопатками с электронным контроллером скорости для легкой адаптации к характеристикам системы.
Электронный терморегулирующий вентиль.
Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, автоматические выключатели с термомагнитными расцепителями, тепловые реле для защиты компрессоров, термоконтакты для защиты вентиляторов конденсатора, пускатели вентиляторов секции обработки воздуха.
Электронное устройство пропорционального регулирования для снижения уровня шума путем плавного изменения скорости вентилятора. Данное устройство также обеспечивает возможность работы в режиме охлаждения при температуре наружного воздуха до минус 20 °С.
Микропроцессор для автоматического управления агрегатом.
R410A фреон.По запросу фреоны R454B

Принадлежности

Принадлежности, установленные на заводе

HUR Horizontal air intake, upwards air delivery, inspection door on the right
HUL Horizontal air intake, upwards air delivery, inspection door on the left
HDR Horizontal air intake, downwards air delivery, inspection door on the right
HDL Horizontal air intake, downwards air delivery, inspection door on the left
HLR Horizontal air intake, air delivery on the left, inspection door on the right
HRL Horizontal air intake, air delivery on the right, inspection door on the left
IM Автоматические выключатели с термомагнитными расцепителями
RE Реле контроля фаз и мин/макс напряжений
SL Шумоизолирующий кожух
SNM Air delivery sensor
RFM Запорные вентили на нагнетательной линии холодильного контура
RFL Запорные вентили на жидкостной линии холодильного контура
ECA ЕС инверторные двигатели вентиляторов в конденсаторной секции
TXC Конденсатор с специальным покрытием
TXE Испаритель с специальным покрытием
FT/M6 Мягкие карманные фильтры, эффективность ePM10 70% (M6)
FT/M7 Мягкие карманные фильтры, эффективность ePM2.5 70% (F7)
FT/M8 Мягкие карманные фильтры, эффективность ePM1 70% (F8)
FT/R6 Жесткие рукавные фильтры, эффективность ePM10 70% (M6)
FT/R7 Жесткие рукавные фильтры, эффективность ePM1 50% (F7)
FT/R8 Жесткие рукавные фильтры, эффективность ePM1 70% (F8)
FT/E Электростатические Фильтры
AT Устройство автоматического поддержания расхода воздуха
AT/P Электронное устройство для поддержания постоянным напор
AT/C Управление Регулированием Расхода Воздуха в зависимости от Нагрузки
WS2 Водяной воздухонагреватель с трехходовым клапаном
EHG Электронагреватель со ступенчатым регулированием
CH Контроль по энтальпии
SQ Датчик качества воздуха
SQO Датчик качества воздуха (CO2)
SQV Датчик качества воздуха (CO2+VOC)
SSA Системы активный дезинфекции для воздуха и сред
PF Дифференциальное реле на фильтре
SB Датчик огня
SC Датчик дыма
IS Интерфейсная плата RS485
IST Протокол Modbus TCP / IP, порт Ethernet
ISBT BACnet IP протокол, Ethernet порт
ISB1 BACnet MSTP протокол, RS485 интерфейсная плата
ISBT1 BACnet TCP/IP протокол, Ethernet порт
ISS Протокол SNMP, порт Ethernet
IAV Дистанционная уставка, 0-10В управление
IAA Дистанционная уставка, 4-20 мА управление
IAS Дистанционный сигнал для активации второй уставки
IDL Запрос ограничения по цифроовму входу
CP Сухие контакты
RP Металлические решетки для защиты конденсатора
MN Манометры высокого и низкого давлений.

Принадлежности, поставка отдельно

CR Пульт дистанционного управления
CDT Пульт дистанционного управления с комнатным термостатом с сенсорным экраном
AG Резиновые виброизолирующие опоры

Technical data

			172	192	212	232	272	302	352	372	484	574	724
Охлаждение	Холодопроиз-ть (1)	kW	58,0	65,8	77,6	87,4	98,7	114	129	145	168	198	252
Охлаждение	Потребл. мощность (1, 2)	kW	21,7	24,9	28,6	30,5	35,1	44,8	46,5	49,6	61,4	70,8	99,2
Охлаждение (EN 14511)	SEER (3)		4,57	4,61	4,78	4,81	4,69	4,53	4,52	4,66	4,42	4,29	4,31
Охлаждение (EN 14511)	Энергоэффективность (3)	%	180	181	188	189	185	178	178	183	174	169	169
Нагрев	Теплопроиз-ть (4)	kW	60,2	67,2	76,8	88,7	101	117	133	151	173	204	262
Нагрев	Потребл. мощность (4, 2)	kW	19,3	21,3	24,5	27,5	29,9	40,0	40,6	46,9	53,1	60,5	85,9
Нагрев (EN 14511)	SCOP (5)		3,46	3,51	3,62	3,60	3,57	3,40	3,44	3,52	3,56	3,55	3,47
Нагрев (EN 14511)	Энергоэффективность (5)	%	135	137	142	141	140	133	135	138	139	139	136
Секция обработки воздуха	Расход воздуха	m³/h	9800	12200	14900	14900	17800	20200	23300	23300	30200	36100	45400
	Расп. статич. давл.	PA	250	250	250	250	250	250	250	250	250	250	250
	Вентилятор	N°	1	1	2	2	2	2	2	2	4	4	4
	Фильтр	Tipo	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Секция забора воздуха	Расход воздуха	m³/h	9800	12200	14900	14900	17800	20200	23300	23300	30200	36100	45400
	Расп. статич. давл.	PA	100	100	100	100	100	100	100	100	100	100	100
	Вентилятор	N°	1	1	2	2	2	2	2	2	2	4	4
Секция конденсатора	Компрессоры	N°	2	2	2	2	2	2	2	2	4	4	4
	Фреоновые контуы	N°	1	1	1	1	1	1	1	1	2	2	2
	Ступени производительности	N°	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless
Калорифер	Теплопроиз-ть (6)	kW	88	106	129	131	144	178	198	201	252	298	336
	Аэродинамическое сопротивление	PA	30	31	31	31	31	30	36	36	35	35	57
	Расход воды (6)	l/s	2,14	2,59	3,14	3,20	3,52	4,36	4,84	4,91	6,16	7,29	8,21
	Падение давления	kPa	27	28	27	28	33	27	28	29	29	30	37
	Подсоед. по воде	"G	1"½	1"½	1"½	1"½	1"½	2"	2"	2"	2"	2"-½	2"-½
Электрический нагреватель	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Теплопроиз-ть	kW	15	21	27	27	27	41	41	41	41	48	55
	Максимальный ток потребления	A	22	30	39	39	39	59	59	59	59	69	79
	Ступени мощности	N°	2	2	2	2	2	4	4	4	4	4	4
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	56	56	68	68	80	90	104	104	140	160	207
	Пусковой ток	A	138	139	190	190	203	257	245	245	272	327	383
Schalldruck	Стандартная версия (7)	dB(A)	67	68	67	68	69	72	74	74	73	73	73
Schalldruck	С опцией SL (7)	dB(A)	64	65	64	65	66	69	71	71	70	70	70
Масса	Транспортный вес	kg	1715	1800	1980	2080	2110	2370	2800	2850	3370	3720	4720
Масса	Рабочий вес	kg	1690	1770	1950	2050	2080	2330	2760	2810	3320	3660	4650

Dimensions

			172	192	212	232	272	302	352	372	484	574	724
L	STD	mm	6820	6820	7280	7280	7280	7935	7960	7960	8160	8260	10480
W	STD	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD	mm	2125	2365	2365	2365	2365	2365	2365	2365	2365	2505	2505

Примечания

1 Темп. воздуха на входе испарителя 27 °C по сухому/19 °C по влажному термометру, темп. наружного воздуха 35 °C.
2 Исключая потребляемую мощность вентиляторов секции воздухообработки.
3 Сезонная энергетическая эффективность в режиме охлаждения в соответствии с документом Евросоюза п. 2016/2281.
4 Темп. воды на входе конденсатора 20 °C, темп. наружного воздуха 7 °C по сухому/6 °C по влажному термометру.
5 Сезонная энергетическая эффективность в средних климатических режимах в соответствии с документом Евросоюза п. 2016/2281.
6 Темп. воздуха на входе 20 °C, темп. воды на входе 70 °C, темп. воды на выходе 60 °C.
7 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1) Масса тепловых насосов приведена в соответствующей технической документации.
