RTA/K/EC/WP 182-R÷453-R

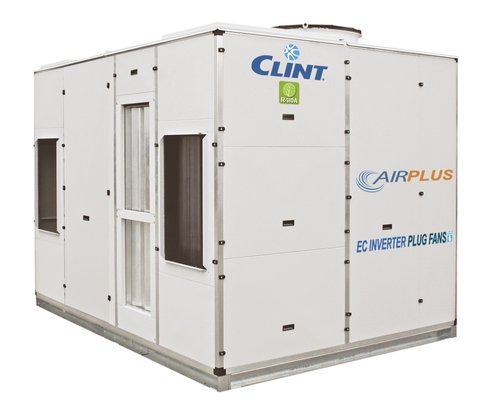

Моноблочные крышные кондиционеры с однослойными панелями, спиральными компрессорами и бескорпусными вентиляторами

_icona_clint_solo_raffreddamento-riscaldamento_2024.png _icona_clint_compressore_scroll_2024.png _icona_clint_fan_plug_EC_inverter_2024.png _icona_clint_solution_singolo_pannello_2024.png _icona_clint_solution_ECO_2024.png _icona_clint_refrigerant_R410A_2024.png

The single skin packaged Roof Top units are the ideal solution for air conditioning of medium-wide surfaces such as shopping malls and restaurants, canteens or for industrial areas. These units are equipped with Scroll compressors with R410A refrigerant, and are available in Reversible Heat Pump version also with Free-Cooling with 2 or 3 dampers. It is equipped with EC Inverter Plug-Fans both for intake as well as delivery, managed by an electronic control adjusting fans' rotational speed to adapt the air flow to the system capacity. The unit can easily adapt to diverse engineering needs thanks to the possibility of selecting onsite the air flow direction, choosing among 8 positions of both intake and output air direction. The unit's structure is made of a frame with extruded aluminium profiles and prepainted panels, and features flat type filters with varying efficiency levels, maintaining high air quality and high comfort.
Опционально блок может быть опционально снабжен инновационным теплообменником теплоутилизации большей эффективности для получения лучших параметров и эффективности до 15% как в режиме охлаждения так и в режиме нагрева.

Агрегаты соответствуют нормам ErP 2021 с опцией ECA ( вентиляторы с инверторными EC двигателями в секции конденсатора).

Версии

  • RTA/K/EC/WP - реверсивный тепловой насос
  • RTA/K/EC/WP/MS - реверсивный тепловой насос с двумя воздушными клапанами, с секцией естественного охлаждения
  • RTA/K/EC/WP/ECO - реверсивный тепловой насос с тремя воздушными клапанами, с экономайзером (режим естественного охлаждения)

диапазон мощности

  • 63,0-162 kW
  • 18,0-46,0 Ton

Характеристики

  • Structure of base perimeter made of galvanised steel sheet elements. The frame is made of extruded aluminium alloy profiles connected by 3 way joints. The perimeter panels are realised in prepainted sheet steel, they can be easily removed and allow access inside the unit for maintenance and repair operations.
  • Спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера.
  • Конденсатор и испаритель в виде теплообменников из медных труб с алюминиевым оребрением.
  • Высокоэффективные бескорпусные вентиляторы PLUG-FAN на нагнетании и всасывании с назад загнутыми лопатками с электронным контроллером скорости для легкой адаптации к характеристикам системы.
  • Секция обработки воздуха оснащена съемными панелями, что позволяет выбирать сторону всасывания и нагнетания воздуха согласно конфигурации системы.
  • Хладагент R410A.
  • Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, автоматические выключатели с термомагнитными расцепителями, тепловые реле для защиты компрессоров, термоконтакты для защиты вентиляторов конденсатора, пускатели вентиляторов секции обработки воздуха.
  • Микропроцессор для автоматического управления агрегатом.

Принадлежности, установленные на заводе

  • IM Автоматические выключатели с термомагнитными расцепителями
  • RE Реле контроля фаз и мин/макс напряжений
  • SL Шумоизолирующий кожух
  • SNM Air delivery sensor
  • THCB Термодинамический Утилизатор тепла большей эффективности (только ECO)
  • RFM Запорные вентили на нагнетательной линии холодильного контура
  • RFL Запорные вентили на жидкостной линии холодильного контура
  • CC Устройство управления конденсацией для наружных температур до минус 20 °C
  • ECA ЕС инверторные двигатели вентиляторов в конденсаторной секции
  • TXC Конденсатор с специальным покрытием
  • TXE Испаритель с специальным покрытием
  • FT6 Плоские фильтры, эффективность ePM10 75% (M6)
  • FT7 Плоские фильтры, эффективность ePM1 50% (F7)
  • FT8 Плоские фильтры, эффективность ePM1 65% (F8)
  • AT Устройство автоматического поддержания расхода воздуха
  • AT/P Электронное устройство для поддержания постоянным напор
  • AT/C Управление Регулированием Расхода Воздуха в зависимости от Нагрузки
  • WS2 Водяной воздухонагреватель с трехходовым клапаном
  • EHG Электронагреватель со ступенчатым регулированием
  • CH Контроль по энтальпии
  • SQ Датчик качества воздуха
  • SQO Датчик качества воздуха (CO2)
  • SQV Датчик качества воздуха (CO2+VOC)
  • SSA Системы активный дезинфекции для воздуха и сред
  • PF Дифференциальное реле на фильтре
  • SB Датчик огня
  • SC Датчик дыма
  • IS Интерфейсная плата RS485
  • IST Протокол Modbus TCP / IP, порт Ethernet
  • ISBT BACnet IP протокол, Ethernet порт
  • ISB1 BACnet MSTP протокол, RS485 интерфейсная плата
  • ISBT1 BACnet TCP/IP протокол, Ethernet порт
  • ISS Протокол SNMP, порт Ethernet
  • IAV Дистанционная уставка, 0-10В управление
  • IAA Дистанционная уставка, 4-20 мА управление
  • IAS Дистанционный сигнал для активации второй уставки
  • IDL Запрос ограничения по цифроовму входу
  • CP Сухие контакты
  • MN Манометры высокого и низкого давлений.

Принадлежности, поставка отдельно

  • CS Козырьки для защиты воздушного клапана
  • CR Пульт дистанционного управления
  • CDT Пульт дистанционного управления с комнатным термостатом с сенсорным экраном
  • RP Металлические решетки для защиты конденсатора
  • AG Резиновые виброизолирующие опоры
182-R202-R242-R262-R302-R363-R393-R453-R
НагревТеплопроиз-ть (1)kW62,971,181,292,9107123142162
Потребл. мощность (1, 2)kW18,621,725,228,131,038,142,650,1
Нагрев (EN 14511)SCOP с комплектующим ECA (3)3,243,263,263,303,303,263,283,28
Энергоэффективность с комплектующим ECA (3)%127127127129129127128128
ОхлаждениеХолодопроиз-ть (4)kW64,973,885,696,8111128147171
Потребл. мощность (4, 2)kW20,924,227,230,035,441,145,954,1
Охлаждение (EN 14511)SEER с комплектующим ECA (5)3,533,543,543,583,553,573,653,63
Энергоэффективность с комплектующим ECA (5)%138139139140139140143142
Секция обработки воздухаРасход воздухаm³/h900010000120001295015950159502095024000
Расп. статич. давл.PA200200200200200200200200
ВентиляторN°11112222
ФильтрTipoG4G4G4G4G4G4G4G4
Секция забора воздухаРасход воздухаm³/h7200795096001040012750127501695019150
Расп. статич. давл.PA100100100100100100100100
ВентиляторN°11111111
Секция конденсатораКомпрессорыN°22222333
Фреоновые контуыN°11111111
Ступени производительностиN°22222333
КалориферТеплопроиз-ть (6)kW65,468,674,978,984,984,9103110
Аэродинамическое сопротивлениеPA1619263043436886
Расход воды (6)l/s1,561,641,791,892,032,032,462,62
Падение давленияkPa1214151718182428
Подсоед. по воде"G22222222
Электрический нагревательСеть питанияV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Теплопроиз-тьkW2127272741414148
Максимальный ток потребленияA3039393959595969
Ступени мощностиN°22224444
Электрические характеристикиСеть питанияV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Макс. рабочий токA44485761708597108
Пусковой токA168170180193237208229275
SchalldruckСтандартная версия (7)dB(A)6768717373737174
С опцией SL (7)dB(A)6465687070706871
МассаТранспортный весkg12801315137013801475157019202020
Рабочий весkg12651300135513651460155519002000
Транспортировочная масса, исполнение MSkg13201350139514151515161019402060
Рабочая масса, исполнение MSkg13051335138014001500159519202040
Транспортировочная масса, исполнение ECOkg13701400144514651565166019902110
Рабочая масса, исполнение ECOkg13551385143014501550164519702090

Dimensions

182-R202-R242-R262-R302-R363-R393-R453-R
LSTD/MS/ECOmm29302930293029302930293039303930
WSTD/MS/ECOmm22002200220022002200220022002200
HSTD/MS/ECOmm23952395239523952395239524002400

Примечания

  • 1 Темп. воды на входе конденсатора 20 °C, темп. наружного воздуха 7 °C по сухому/6 °C по влажному термометру.
  • 2 Исключая потребляемую мощность вентиляторов секции воздухообработки.
  • 3 Сезонная энергетическая эффективность в средних климатических режимах в соответствии с документом Евросоюза п. 2016/2281.
  • 4 Темп. воздуха на входе испарителя 27 °C по сухому/19 °C по влажному термометру, темп. наружного воздуха 35 °C.
  • 5 Сезонная энергетическая эффективность в режиме охлаждения в соответствии с документом Евросоюза п. 2016/2281.
  • 6 Темп. воздуха на входе 20 °C, темп. воды на входе 70 °C, темп. воды на выходе 60 °C.
  • 7 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
