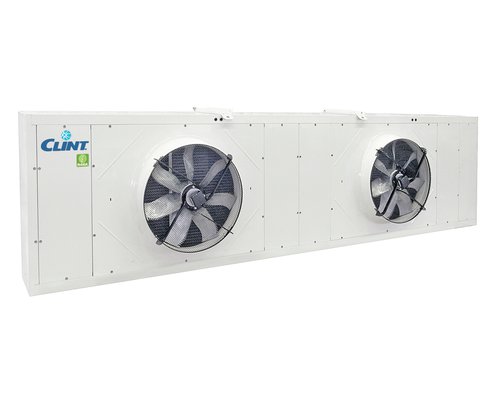

RCA/K 5111÷8222

Выносной конденсатор с осевыми вентиляторами

Выносные конденсаторы с осевыми вентиляторами предназначены для работы совместно с чиллерами подготовлен для хладагента R410A.
Данные агрегаты поставляются в трех исполнениях по уровню шума: стандартный, малошумный (SL) и сверхмалошумный (SSL). Агрегаты оснащены осевыми вентиляторами последнего поколения с лопатками, имеющими большой радиус изгиба, позволяющий устранить турбулентность воздушного потока и широкими обечайками для более равномерного прохождения воздуха через теплообменник.
Данные агрегаты могут быть установлены в положение как с горизонтальным, так и с вертикальным потоком воздуха
и могут быть оснащены высокоэффективными EC-вентиляторами.

Версии

RCA/K - Блоки только для охлаждения с горизонтальным потоком воздуха
RCA/K/EC - Блоки только для охлаждения с горизонтальным потоком воздуха и инверторными вентиляторами EC
RCA/K/VX - Блоки только для охлаждения с вертикальным воздушным потоком
RCA/K/EC/VX - Блоки только для охлаждения с вертикальным воздушным потоком и инверторными вентиляторами EC

диапазон мощности

1,4-23,0 m³/s
2923-49498 Cfm

Характеристики

Рама из оцинкованной листовой стали с полиуретановым лакокрасочным покрытием.
Лопатки рабочего колеса с большим радиусом изгиба для устранения турбулентности воздушного потока.
Теплообменник с гофрированным оребрением, обладающим повышенной площадью поверхности, и решеткой специальной конфигурации для получения максимальной интенсивности теплообмена.
Хладагент R410A.
Electrical board includes: main switch, fuses, fans wiring, terminals for external connections, fans speed controller via 0-10V signal.
Electrical board (EC versions) includes: main switch, automatic circuit breakers, fans wiring, terminals for external connections, therminals for 0-10V signal for fan speed control.

Принадлежности

Принадлежности, установленные на заводе

QE1 Электрощит для вентиляторов EC

Technical data

			5111	5112	5113	5114	6111	6112	6113	6114	6121	6122	6123	6124	6125	6131	6132	8221	8222
Вентилятор	Расход воздуха	m³/s	1,38	1,43	2,23	2,07	2,83	4,58	4,38	4,17	5,66	5,41	9,15	8,76	8,34	13,73	13,14	19,50	23,37
Вентилятор	Количество	n°	1	1	1	1	1	1	1	1	2	2	2	2	2	3	3	4	4
Соединительные патрубки	Вход	Ø mm	22	22	22	28	28	28	35	35	35	42	35	42	42	42	54	2 X 35	2 X 35
Соединительные патрубки	Выход	Ø mm	18	18	18	18	22	22	28	28	28	35	28	35	35	35	35	2 x 28	2 x 28
Электрические характеристики	Сеть питания	V/Ph/Hz	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Потребл. мощность	kW	0,22	0,26	0,83	0,83	0,63	1,90	1,90	1,90	1,26	1,26	3,80	3,80	3,80	5,70	5,70	5,76	7,20
	Потребляемый ток	A	0,97	0,63	1,45	1,45	1,25	3,20	3,20	3,20	2,50	2,50	6,40	6,40	6,40	9,60	9,60	11,60	15,60
Schalldruck	Стандартная версия (1)	dB(A)	43	42	53	53	48	60	60	60	50	50	62	62	62	64	64	56	57
Масса	Транспортный вес	kg	102	102	102	108	183	183	196	206	206	230	206	230	253	352	373	642	642

Dimensions

			5111	5112	5113	5114	6111	6112	6113	6114	6121	6122	6123	6124	6125	6131	6132	8221	8222
L	STD	mm	1130	1130	1130	1130	1490	1490	1490	1490	2630	2630	2630	2630	2630	3770	3770	3230	3230
L	VX	mm	1130	1130	1130	1130	1490	1490	1490	1490	2630	2630	2630	2630	2630	3770	3770	3230	3230
W	STD	mm	600	600	600	600	600	600	600	600	600	600	600	600	600	600	600	800	800
W	VX	mm	900	900	900	900	1260	1260	1260	1260	1260	1260	1260	1260	1260	1260	1260	2400	2400
H	STD	mm	870	870	870	870	1230	1230	1230	1230	1230	1230	1230	1230	1230	1230	1230	2390	2390
H	VX	mm	980	980	980	980	990	990	990	990	990	990	990	990	990	990	990	1565	1565

Примечания

1 Уровень звукового давления в свободном поле на удалении 10 м от агрегата. Согласно ISO 3744.
N.B. (1) Комбинации рассчитаны для темп. конденсации 50 °C и темп. наружного воздуха 35 °C.
N.B. (2) Размеры свободного пространства указаны в соответствующей Инструкции по монтажу, техническому обслуживанию и Руководстве по эксплуатации.
