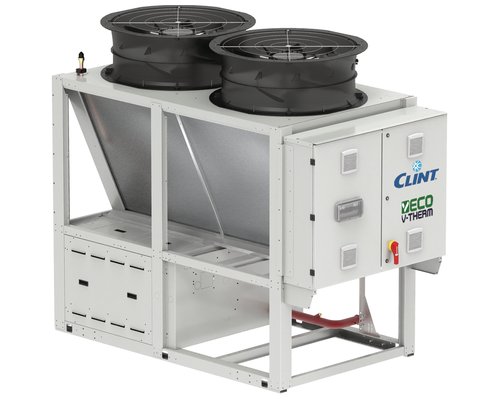

CHV/P/HE/MC 152-P÷756-P

Hocheffiziente luftgekühlte flüssigkeitskühler mit EC-Inverter-axialventilatoren, scrollverdichter und plattenwärmetauscher.

ECO V-THERM is the new range of air cooled liquid Chillers designed for high performance while respecting the environment.
The high efficiency liquid Chillers of the CHV/P/HE/MC 152-P÷756-P series, with R290 refrigerant, are designed to satisfy the needs of medium-sized service sector or industrial ambients.
Sie werden in Kombination mit Endgeräten zum Klimatisieren oder Heizen von Räumen.
Durch die Verwendung des natürlichen Kältemittels R290 mit einem extrem niedrigen GWP-Wert erfüllen sie die aktuellen und zukünftigen europäischen Umweltvorschriften und vereinen Effizienz und Nachhaltigkeit.
Microchannel condensing coils minimise the amount of refrigerant required in the units.
Die Einheiten erfüllen die Anforderungen der ErP-Richtlinie.

Versionen

CHV/P/HE/MC - Nur Kühlung hocheffizient mit Mikrokanal-Verflüssigerregister

Power range

49,0-226 kW
14,0-64,0 Ton

Merkmale

Selbsttragende Struktur aus verzinktem Blech mit zusätzlichem Schutz durch Polyester-Pulverbeschichtung.
Der Verdichterkasten besteht sich auf der dem Schaltschrank gegenüberliegenden Seite des Geräts befindet und mit einem stets eingeschalteten, ATEX-zertifizierten Absauglüfter ausgestattet ist, der am Boden des Fachs installiert ist.
Scrollverdichter mit Ölstand-Schauglas, eingebautem Überlastschutz und Ölwannenheizung.
EC-Inverter-Axialventilatoren, die direkt an einen Inverter-Drehstrommotor mit Außenrotor gekoppelt.
Verflüssiger, bestehend aus Mikrokanal-Registern vollständig aus Aluminium, die in einer V-förmigen Geometrie angeordnet sind.
Schweißgelöteter Plattenverdampfer aus Edelstahl der Güteklasse AISI 316 mit une (mod. 152-P÷383-P) oder zwei (mod. 404-P÷756-P) unabhängigen Kreisläufen auf der Kältemittelseite und einem auf der Wasserseite.
Kältekreislauf mit Hahn an der Flüssigkeitsleitung.
Elektronisches Expansionsventil.
Elektronische Hoch- und Niederdruckmanometer.
Kältemittel R290.
Schaltschrank-Ausstattung: Hauptschalter mit Türverriegelung, Fehlerstromschutzschalter, Thermo-Schutzrelais der Verdichter und Thermokontakte für die Ventilatoren.
Mikroprozessor-Steuer- und Regelsystem.

Zubehör

Im Werk montiertes Zubehör

RE Einstellbare minimale und maximale Spannungsrelais und Phasenregelung
SL Schalldämmung der Einheit
BT Ausführung für Betrieb mit niedriger Wassertemperatur
BTA Low ambient air temperature kit
DS Enthitzer
TXB Register mit Epoxidharzbeschichtung
SI Pufferspeicher
PS Einzelne Umwälzpumpe
PSI Einzelne Inverter-Umwälzpumpe
PD Doppelte Umwälzpumpe
PDI Doppelte Inverter-Umwälzpumpe
GS Pumpendichtung für Glykol >30%
GD Doppelte Umwälzpumpendichtungen für Glykol >30%
FE Frostschutzheizung für Verdampfer
FX Frostschutzheizung für Verdampfer und Rohre
FQ Frostschutzheizung für Verdampfer, Pufferspeicher und Rohre
FZ Frostschutzheizung für Verdampfer, einzelne Pumpe und Rohre
FH Frostschutzheizung für Verdampfer, doppelte Pumpe und Rohre
FU Frostschutzheizung für Verdampfer, Pufferspeicher, einzelne Pumpe und Rohre
FD Frostschutzheizung für Verdampfer, Pufferspeicher, doppelte Pumpe und Rohre
SS Soft Starter
WM Web Monitoring - Drahtlose Fernüberwachung (4G)
IS Modbus RTU-Protokoll, serielle Schnittstelle RS485
IST Protokoll Modbus TCP/IP, Ethernet-Port
ISB1 BACnet MSTP-Protokoll, serielle Schnittstelle RS485, BTL-zertifiziert.
ISBT1 BACnet IP-Protokoll, Ethernet-Port, BTL-zertifiziert.
ISS Protokoll SNMP, Ethernet-Port
MTS Master/Slave-Netzwerkverwaltung
IAV Externe Sollwertverschiebung über 0-10V-Signal
IAA Externe Sollwertverschiebung über 4-20mA-Signal
IAS Externe Freigabe für zweiten Sollwert
IDL Leistungsbegrenzung über Digitaleingang
LDS Fühler zur Leckerkennung R290
RP Schutzgitter Verflüssigerregister

Lose mitgeliefertes Zubehör

CR Fernbedienung
FL Strömungswächter
AG Gummi-Schwingungsdämpfer
AM Federschwingungsdämpfer

Technical data

			152-P	182-P	202-P	252-P	303-P	383-P	404-P	504-P	606-P	756-P
Kühlung	Kühlleistung (1)	kW	49,4	56,6	69,1	76,9	95,0	113	143	154	189	226
	Leistungsaufnahme (1)	kW	15,4	17,5	20,3	21,5	28,1	34,5	39,2	43,0	55,8	68,3
	EER (1)		3,21	3,23	3,40	3,58	3,38	3,28	3,65	3,58	3,39	3,31
Kühlung (EN14511)	Kühlleistung (1)	kW	49,3	56,5	69,0	76,8	94,9	113	143	154	189	226
	EER (1)		3,17	3,21	3,37	3,54	3,36	3,26	3,61	3,54	3,35	3,28
	SEER (2)		4,55	4,56	4,60	4,64	4,64	4,63	4,80	4,75	4,76	4,70
	Energieeffizienz (2)	%	179	179	181	183	183	182	189	187	187	185
Verdichter	Anzahl	N°	2	2	2	2	3	3	4	4	6	6
	Kältekreisläufe	N°	1	1	1	1	1	1	2	2	2	2
	Leistungsstufen	N°	2	2	2	2	3	3	4	4	6	6
Verdampfer	Wassermenge	l/s	2,36	2,70	3,29	3,66	4,53	5,39	6,82	7,34	9,01	10,80
	Druckverluste	kPa	22,5	15,6	18,2	19,9	11,9	12,5	22,3	24,9	22,8	20,6
	Wasseranschlüsse	DN	2"	2"	2"	2"	2"	2"	2"1/2	2"1/2	3"	3"
Elektrische Merkmale	Versorgungsspannung	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Max. Betriebsstrom	A	51,7	55,5	63,2	74,4	90,9	108	126	149	182	215
	Max. Anlaufstrom	A	175	175	183	238	210	271	246	313	301	379
Einheit mit Pumpe	Nutzförderhöhe der Pumpe	kPa	161	162	149	140	129	108	172	164	147	127
Einheit mit Pumpe	Wasseranschlüsse	DN	2"	2"	2"	2"	2"	2"	2"1/2	2"1/2	3"	3"
Schallleistung	STD-Version (3)	dB(A)	82	82	84	84	85	85	87	87	88	88
Schallleistung	Mit Zubehör SL (3)	dB(A)	80	80	82	82	83	83	85	85	86	86
Gewichte	Transportgewicht	kg	816	825	1074	1083	1162	1171	1906	1914	2079	2112
Gewichte	Betriebsgewicht	kg	820	830	1080	1090	1170	1180	1920	1930	2100	2140

Dimensions

			152-P	182-P	202-P	252-P	303-P	383-P	404-P	504-P	606-P	756-P
L	STD	mm	1600	1600	2600	2600	2600	2600	5000	5000	5000	5000
W	STD	mm	1350	1350	1350	1350	1350	1350	1350	1350	1350	1350
H	STD	mm	2260	2260	2260	2260	2260	2260	2260	2260	2260	2260

Aufzeichnungen

1 Kaltwasser von 12 bis7 °C, Außenlufttemperatur 35 °C.
2 Saisonale Energieeffizienz im Kühlbetrieb bei niedriger Temperatur gemäß EU-Verordnung 2016/2281.
3 Schallleistungspegel gemäß Norm ISO-3744 und Normen Eurovent 8/1.
