CHA-M/SZ/K 181-P÷522-P

CHA-M/SZ/K 181-P÷522-P

Aircooled liquid Chillers and Heat Pumps with axial fans, Scroll compressors and plate exchanger

SOLO_FREDDO.png caldo_e_freddo1.png COMPRESSORE_SCROLL111.png ASSIALE11.png SCAMBIATORE_PIASTRE11.png _icon_aqualogik_technology.png _clint_asia_icon_60_Hz_2015.png R410A1.png

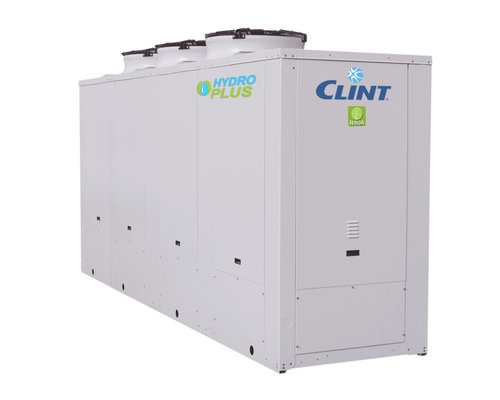

The liquid Chillers and Heat Pumps of CHA-M/SZ/K 181-P÷522-P HYDROPLUS series, with R410A refrigerant, are designed for medium-sized service sector or industrial ambients.
They are used, combined with Fan Coil units, for the air conditioning of the rooms or to remove the heat developed during industrial processes. They can be supplied with Modbus RTU protocol through RS485 serial interface.
Equipped with axial fans, Scroll compressors and plate exchanger, these units can be completed by a hydraulic circuit with tank, with pump, with tank and pump or with AQUALOGIK technology.
The AQUALOGIK smart control system optimises the water set point and modulates the power supply voltage of the pump and the fans, thus making the use of the inertial tank superfluous. This obtains high energy efficiency, quiet operation and optimised dimensions and costs.
A wide range of accessories, factory fitted or supplied separately, complete the outstanding versatility and functionality of the series.

The units feature 460V power supply and 60Hz frequency.

Versionen

  • CHA-M/SZ/K - Cooling only
  • CHA-M/SZ/K/WP - Reversible Heat Pump
  • CHA-M/SZ/K/ST - Cooling only with AQUALOGIK technology
  • CHA-M/SZ/K/WP/ST - Reversible Heat Pump with AQUALOGIK technology

Power range

  • 50,0-156 kW
  • 14,0-44,0 Ton

Merkmale

  • Structure with supporting frame, made of galvanised sheet metal with additional protection provided by polyester powder coating.
  • Scroll compressors with oil sight glass, internal overheat protection and crankcase heater.
  • Axial fans directly coupled to an electric motor with external rotor.
  • Condenser made of copper tubes and aluminium finned coil.
  • Evaporator AISI 316 stainless steel braze welded plates type with one circuit on the refrigerant side and one on the water side, completed with water differential pressure switch. On the heat pump it is always installed an antifreeze heater.
  • R410A refrigerant.
  • Electrical board includes: main switch with door safety interlock, protection modules, overload protection for compressors and thermocontacts for fans.
  • On ST versions water circuit includes INVERTER circulating pump, safety valve and expansion vessel.
  • On ST versions Condensing Control is included: electronic proportional device that ensures efficient and continuous functioning of the unit with outside air temperature down to –20 °C in cooling mode. It also allows to reduce the sound level especially at night. It consists of a fans speed controller with continuous speed regulation, an high/low pressure transducer on cooling circuit and an electrical heater on electrical board.
  • Microprocessor control and regulation system (with AQUALOGIK technology on ST versions).

Im Werk montiertes Zubehör

  • SL Schalldämmung der Einheit
  • CT Verflüssigungsregelung bis 0 °C
  • BT Ausführung für Betrieb mit niedriger Wassertemperatur
  • DS Enthitzer
  • RT Vollständige Wärmerückgewinnung
  • TX Register mit vorbeschichteten Lamellen
  • SI Pufferspeicher
  • PS Einzelne Umwälzpumpe
  • PD Doppelte Umwälzpumpe
  • IS Modbus RTU-Protokoll, serielle Schnittstelle RS485

Lose mitgeliefertes Zubehör

  • MN Hoch- und Niederdruckmanometer
  • CR Fernbedienung
  • RP Schutzgitter Verflüssigerregister
  • AG Gummi-Schwingungsdämpfer
181-P241-P301-P392-P522-P
KühlungKühlleistung (1)kW50,265,087,1123156
Leistungsaufnahme (1)kW15,422,428,243,456,4
HeizungHeizleistung (2)kW56,173,894,8136171
Leistungsaufnahme (2)kW16,624,029,444,054,4
VerdichterAnzahln°11122
Kältekreisläufen°11111
Leistungsstufenn°11122
VerdampferWassermengel/s2,403,114,165,887,45
DruckverlustekPa4955446048
Wasseranschlüsse"G1 ½"1 ½"2 ½"2 ½"2 ½"
Elektrische MerkmaleVersorgungsspannungV/Ph/Hz460/3/60460/3/60460/3/60460/3/60460/3/60
Max. BetriebsstromA37455890110
Max. AnlaufstromA190230285275337
Elektrische Merkmale (Versionen ST)VersorgungsspannungV/Ph/Hz460/3/60460/3/60460/3/60460/3/60460/3/60
Max. BetriebsstromA37455890110
Max. AnlaufstromA190230285275337
Einheit mit Speicher und PumpeNutzförderhöhe der PumpekPa105100130115100
Wasserinhalt Speicherl400400400400400
Ausdehnungsgefäßl1212121212
Wasseranschlüsse"G2 ½"2 ½"2 ½"2 ½"2 ½"
Einheit Versionen STWassermengel/s2,403,114,165,887,45
Nenn-PumpenleistungkW0,750,751,101,851,85
Nutzförderhöhe der PumpekPa10510013011095
Ausdehnungsgefäßl1212121212
Wasseranschlüsse"G2 ½"2 ½"2 ½"2 ½"2 ½"
SchallleistungMit Zubehör SL (3)dB(A)MANCAMANCAMANCAMANCAMANCA
SchalldruckMit Zubehör SL (4)dB(A)5757596161
GewichteTransportgewicht (5)kg536572675814923
Betriebsgewicht (5)kg545580695835945
Gewichte (Versionen ST)Transportgewichtkg551587690834943
Betriebsgewichtkg560595710855965

Dimensions

181-P241-P301-P392-P522-P
LSTDmm23502350235023502350
WSTDmm11001100110011001100
HSTDmm19201920192022202220

Aufzeichnungen

  • 1 Kaltwasser von 12 bis7 °C, Außenlufttemperatur 35 °C.
  • 2 Warmwasser von 40 bis 45 °C, Außenlufttemperatur 7 °C T.K./6 °C F.K.
  • 3 Schallleistungspegel gemäß Norm ISO-3744 und Normen Eurovent 8/1.
  • 4 Durchschnittlicher Schalldruckpegel im Freifeld im Abstand von 1 m zur Einheit, gemäß ISO 3744.
  • 5 Einheit ohne Speicher und Pumpe.
  • N.B. (1) Das Gewicht der Versionen WP ist in den technischen Unterlagen aufgeführt.
