RTA/IK/EC/ECO 172÷724

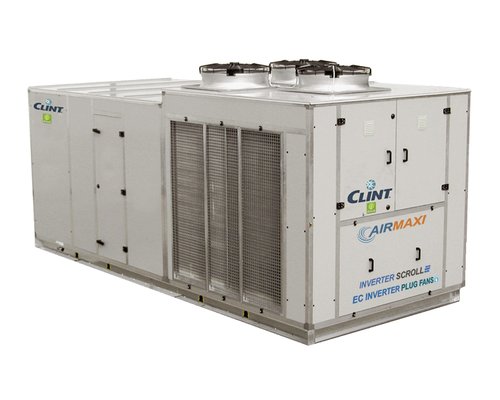

Roof-Top-Geräte mit doppelwandigem Gehäuse mit Scrollverdichtern Inverter, Plug-Fan-EC-Inverter-Ventilatoren und Economizer


Die einteiligen Roof-Top-Klimageräte mit doppelwandigem Gehäuse für die Außeninstallation sind ideal für die Klimatisierung von großen Flächen in privaten Gebäuden wie Mehrfamilienhäusern, Einkaufszentren, Mensen, Restaurants und Arztpraxen oder industriell genutzten Räumen. Die Einheiten sind mit einem Scrollverdichter mit Inverter und dem Kältemittel R410A sowie Ventilatoren vom Typ EC-Plug-Fan mit Inverter ausgestattet. Die Inverter-Technologie am Verdichter gewährleistet einen maximalen Wirkungsgrad bei Teillasten, da sie die Leistung proportional stufenlos an die abgeforderte thermische Last anpasst.
Die Einheiten verfügen über einen Rahmen aus Profilen aus einer stranggepressten Aluminiumlegierung und 50 mm starken Sandwichpaneelen und sind in der Ausführung nur zum Kühlen und mit umschaltbarer Wärmepumpe erhältlich.
Die Flach- oder Taschenfilter mit unterschiedlichen Wirkungsgraden sorgen für die Aufrechterhaltung einer geeigneten Luftqualität, was für die Gewährleistung der Hygienestandards wichtig ist.
Die Einheiten vom Typ ECO sind in hohem Maße modular und können an die unterschiedlichsten anlagentechnischen Bedingungen angepasst werden. Sie verfügen im Vergleich zum Basismodell zusätzlich über einen ECONOMIZER, der sowohl im FREE-COOLING als auch im FREE-HEATING automatisch gesteuert wird.
Die Einheit kann optional mit dem innovativen thermodynamischen Wärmerückgewinner Coil-Boost ausgestattet werden, um den Wirkungsgrad im Kühl- und Heizbetrieb um bis zu 15 % zu erhöhen.
Die Einheiten erfüllen die Anforderungen der ErP-Richtlinie.

Versionen

RTA/IK/EC/ECO - Nur Kühlung mit Ventilatoren vom Typ EC-Plug-Fan mit Inverter und Economizer
RTA/IK/EC/WP/ECO - Umschaltbare Wärmepumpe mit Plug-Fan-EC-Inverter-Ventilatoren und Economizer

Power range

58,0-252 kW
17,0-72,0 Ton

Merkmale

Der Sockel ist aus Elementen aus galvanisiertem Stahlblech gefertigt. Der Rahmen ist aus Profilen aus einer stranggepressten Aluminiumlegierung gefertigt, die mit 3-Wege-Kupplungen untereinander verbunden sind. Der Sockel ist am Rahmen montiert und doppelt abgestützt, was die Begehbarkeit der Bodenplatten, die ohne herausstehende Schrauben montiert werden, gewährleistet. Die 50 mm starken Sandwichpaneele bestehen aus vorlackiertem Stahlblech. Die Dichtheit wird durch Dichtungen mit Memoryeffekt gewährleistet, die auch nach mehrmaligem Abnehmen der Paneele noch perfekt abdichten. Die einzelnen Abschnitte sind über konische Montagewinkel miteinander verbunden, und für die Dichtheit sorgen Dichtungen.
DC-Scrollverdichter mit INVERTER und ON-OFF-Scrollverdichter mit Ölstand-Schauglas, eingebautem Überlastschutz und Ölwannenheizung.
Verflüssiger und Verdampfer mit Kupferrohren und Lamellenregister aus Aluminium.
Ventilatoren für die Luftansaugung und die Zuluft vom Typ EC-PLUG-FAN mit INVERTER und entgegengesetzten Schaufeln mit einem hohen Wirkungsgrad und an einem externen Rotor gekoppeltem Motor sowie elektronischer Drehzahlsteuerung, die einfach an die Anlagenbedingungen angepasst werden können.
Elektronisches Expansionsventil.
Kältemittel: R410A.
Der Schaltschrank verfügt über: Hauptschalter mit Türverriegelung, Sicherungen, Thermo-Schutzrelais der Verdichter, Thermokontakte für die Ventilatoren der Verflüssigung, Schütze für die Ventilatormotoren der Luftaufbereitung.
Eine elektronische proportionale Vorrichtung senkt den Schalldruckpegel über eine kontinuierliche Regelung der Ventilatordrehzahl. Mithilfe dieser Vorrichtung kann die Einheit bei Außentemperaturen bis -20 °C eingesetzt werden.
Mikroprozessor für die automatische Steuerung der Einheit.

Zubehör

Im Werk montiertes Zubehör

IM Motorschutzschalter
SL Schalldämmung der Einheit
THCB Thermodynamische Coil-Boost-Wärmerückgewinnung (nur ECO)
RFM Absperrventil am Kältekreislauf in der Druckleitung
RFL Absperrventil am Kältekreislauf in der Flüssigkeitsleitung
ECA EC-Inverter-Ventilatoren in dem Verflüssiger Geräteteil
TXC Verflüssigerregister mit vorbeschichteten Lamellen
TXE Verdampfungsregister mit vorbeschichteten Lamellen
FT/M6 Flexiblen Taschenfilter mit Wirkungsgrad ePM10 70% (M6)
FT/M7 Flexiblen Taschenfilter mit Wirkungsgrad ePM2.5 70% (F7)
FT/M8 Flexiblen Taschenfilter mit Wirkungsgrad ePM1 70% (F8)
FT/R6 Starre Taschenfilter mit Wirkungsgrad ePM10 70% (M6)
FT/R7 Starre Taschenfilter mit Wirkungsgrad ePM1 50% (F7)
FT/R8 Starre Taschenfilter mit Wirkungsgrad ePM1 70% (F8)
FT/E Elektrofilter
AT Regelung nach konstantem Luftstrom
AT/P Reglung mit konstanter Nutzförderhöhe
AT/C Steuerung des Luftstroms entsprechend der Last
WS2 Warmwasserregister mit 3-Wege-Ventil
EHG Stufen-Elektroheizregister
CH Enthalpiekontrolle
SQ Fühler für Luftqualität
SQO Fühler für Luftqualität (Co2)
SQV Fühler für Luftqualität (Co2+VOC)
SSA Aktive Desinfektionssysteme für Luft und Räumen
PF Differentialdruckwächter für Filterüberwachung
SB Feuermelder
SC Rauchmelder
IS Modbus RTU-Protokoll, serielle Schnittstelle RS485
IST Protokoll Modbus TCP/IP, Ethernet-Port
ISB BACnet MSTP-Protokoll, serielle Schnittstelle RS485
ISBT BACnet IP-Protokoll, Ethernet-Port
ISS Protokoll SNMP, Ethernet-Port
IAV Externe Sollwertverschiebung über 0-10V-Signal
IAA Externe Sollwertverschiebung über 4-20mA-Signal
IAS Externe Freigabe für zweiten Sollwert
IDL Leistungsbegrenzung über Digitaleingang
CP Potentialfreie Kontakte
RP Schutzgitter Verflüssigerregister
MN Hoch- und Niederdruckmanometer

Lose mitgeliefertes Zubehör

CR Fernbedienung
AG Gummi-Schwingungsdämpfer

Technical data

			172	192	212	232	272	302	352	372	484	574	724
Kühlung	Kühlleistung (1)	kW	57,9	65,8	77,6	87,4	98,6	113	129	145	168	198	252
Kühlung	Leistungsaufnahme (1, 2)	kW	19,4	21,8	24,6	26,2	30,8	37,8	40,4	43,3	54,6	61,5	85,1
Kühlung (EN14511)	SEER (3)		4,57	4,61	4,78	4,81	4,69	4,53	4,52	4,66	4,42	4,29	4,31
Kühlung (EN14511)	Energieeffizienz (3)	%	180	181	188	189	185	178	178	183	174	169	169
Heizung	Heizleistung (4)	kW	60,2	67,2	76,8	88,6	101	115	133	151	173	204	262
Heizung	Leistungsaufnahme (4, 2)	kW	16,8	17,9	20,2	22,8	25,2	32,2	34,0	40,0	45,7	50,4	70,5
Heizung (EN14511)	SCOP (5)		3,46	3,51	3,62	3,60	3,57	3,40	3,44	3,52	3,56	3,55	3,47
Heizung (EN14511)	Energieeffizienz (5)	%	135	137	142	141	140	133	135	138	139	139	136
Geräteteil Luftaufbereitung	Luftmenge	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Nutzförderhöhe	Pa	250	250	250	250	250	250	250	250	250	250	250
	Ventilator	n°	1	1	2	2	2	2	2	2	2	4	4
	Filter	Tipo	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Geräteteil Lufteinlass	Luftmenge	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Nutzförderhöhe	Pa	100	100	100	100	100	100	100	100	100	100	100
	Ventilator	n°	1	1	2	2	2	2	2	2	2	4	4
Geräteteil Verflüssiger	Verdichter	n°	2	2	2	2	2	2	2	2	4	4	4
	Kältekreisläufe	n°	1	1	1	1	1	1	1	1	2	2	2
	Leistungsstufen	n°	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless
	Ventilator	n°	2	2	2	2	2	2	4	4	4	4	6
Warmwasserregister	Heizleistung (6)	kW	85	100	125	125	150	175	200	200	250	300	350
	Luftseitige Druckverluste	Pa	30	31	31	31	31	30	36	36	35	35	57
	Wassermenge (6)	l/s	2,03	2,39	2,99	2,99	3,58	4,18	4,78	4,78	5,97	7,17	8,36
	Wasserseitige Druckverluste	kPa	45	47	48	48	49	44	51	51	53	57	45
	Wasseranschlüsse	"G	1" ½	1" ½	1" ½	1" ½	1" ½	2"	2"	2"	2"	2 ½"	2 ½"
Elektrisches Widerstand	Versorgungsspannung	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Heizleistung	kW	15	21	27	27	27	41	41	41	41	48	55
	Max Stromaufnahme	A	22	30	39	39	39	59	59	59	59	69	79
	Stufen	n°	2	2	2	2	2	4	4	4	4	4	4
Elektrische Merkmale	Versorgungsspannung	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Max. Betriebsstrom	A	64	65	77	77	97	103	121	121	159	194	241
	Max. Anlaufstrom	A	147	148	199	199	220	270	262	262	291	361	429
Schalldruck	STD-Version (7)	dB(A)	68	69	68	69	70	72	74	74	73	73	73
Schalldruck	Mit Zubehör SL (7)	dB(A)	65	66	65	66	67	69	71	71	70	70	70
Gewichte	Transportgewicht	kg	1500	1610	1740	1840	1860	2000	2400	2450	3020	3370	4190
Gewichte	Betriebsgewicht	kg	1480	1590	1720	1820	1840	1975	2375	2425	2990	3335	4150
Gewichte Versionen EC/WP/ECO	Transportgewicht	kg	1600	1720	1860	1970	1990	2150	2580	2640	3240	3610	4510
Gewichte Versionen EC/WP/ECO	Betriebsgewicht	kg	1580	1700	1840	1950	1970	2125	2555	2615	3210	3575	4470

Dimensions

			172	192	212	232	272	302	352	372	484	574	724
L	STD	mm	5250	5350	5410	5410	5660	6110	6650	6650	6490	6850	9160
W	STD	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD	mm	2100	2340	2340	2340	2340	2340	2340	2340	2340	2510	2510

Aufzeichnungen

1 Lufteintrittstemperatur an Verdampfer 27 °C T.K. / 19 °C F.K.; Außenlufttemperatur 35 °C.
2 Ausgeschlossen ist die von den Ventilatoren des Geräteteils Luftaufbereitung absorbierte Leistung.
3 Saisonale Energieeffizienz im Kühlbetrieb gemäß EU-Verordnung 2016/2281.
4 Lufteintrittstemperatur an Verflüssiger 20 °C; Außenlufttemperatur 7 °C T.K./6 °C F.K.
5 Saisonale Energieeffizienz im Heizbetrieb in durchschnittlichen Wetterbedingungen gemäß EU-Verordnung 2016/2281.
6 Lufteintrittstemperatur 20 °C; Wassereintrittstemperatur 70 °C; Wasseraustrittstemperatur 60 °C.
7 Durchschnittlicher Schalldruckpegel im Freifeld im Abstand von 1 m zur Einheit, gemäß ISO 3744.
N.B. (1) Die Gewichte der Version WP sind in den technischen Unterlagen aufgeführt.
