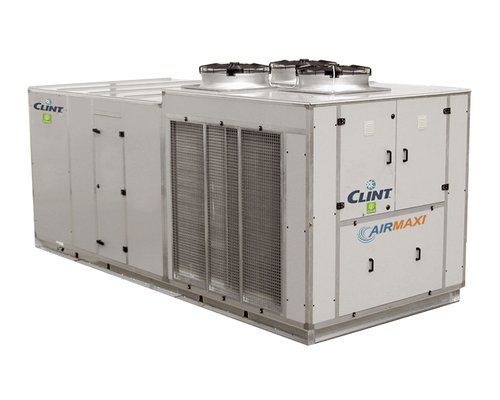

RTA/K/EC 182÷804

Roof-Top-Geräte mit doppelwandigem Gehäuse mit Scrollverdichtern und Plug-Fan-EC-Inverter-Ventilatoren


Die einteiligen Roof-Top-Klimageräte mit doppelwandigem Gehäuse für die Außeninstallation sind ideal für die Klimatisierung von großen Flächen in privaten Gebäuden wie Mehrfamilienhäusern, Einkaufszentren, Mensen, Restaurants und Arztpraxen oder industriell genutzten Räumen. Die Einheiten sind mit Scrollverdichtern mit dem Kältemittel R410A und Ventilatoren vom Typ EC-Plug-Fan mit Inverter ausgestattet. Die Ventilatoren vom Typ EC-Plug-Fan mit Inverter und entgegengesetzten Schaufeln mit hoher Energieeffizienz werden von einer elektronischen Vorrichtung gesteuert, die ihre Drehzahl regeln und somit die Nutzförderhöhe an den Lastverlust der Anlage anpassen kann.
Die Einheiten verfügen über einen Rahmen aus Profilen aus einer stranggepressten Aluminiumlegierung und 50 mm starken Sandwichpaneelen und sind in der Ausführung nur zum Kühlen und mit umschaltbarer Wärmepumpe erhältlich.
Die Flach- oder Taschenfilter mit unterschiedlichen Wirkungsgraden sorgen für die Aufrechterhaltung einer geeigneten Luftqualität, was für die Gewährleistung der Hygienestandards wichtig ist.
Die Einheiten erfüllen die Anforderungen der ErP-Richtlinie.

Versionen

RTA/K/EC - Nur Kühlung mit Ventilatoren vom Typ EC-Plug-Fan mit Inverter
RTA/K/EC/WP - Umschaltbare Wärmepumpe mit Plug-Fan-EC-Inverter-Ventilatoren

Power range

58,0-252 kW
17,0-72,0 Ton

Merkmale

Der Sockel ist aus Elementen aus galvanisiertem Stahlblech gefertigt. Der Rahmen ist aus Profilen aus einer stranggepressten Aluminiumlegierung gefertigt, die mit 3-Wege-Kupplungen untereinander verbunden sind. Der Sockel ist am Rahmen montiert und doppelt abgestützt, was die Begehbarkeit der Bodenplatten, die ohne herausstehende Schrauben montiert werden, gewährleistet. Die 50 mm starken Sandwichpaneele bestehen aus vorlackiertem Stahlblech. Die Dichtheit wird durch Dichtungen mit Memoryeffekt gewährleistet, die auch nach mehrmaligem Abnehmen der Paneele noch perfekt abdichten. Die einzelnen Abschnitte sind über konische Montagewinkel miteinander verbunden, und für die Dichtheit sorgen Dichtungen.
Scrollverdichter mit Ölstand-Schauglas, eingebautem Überlastschutz und Ölwannenheizung.
Verflüssiger und Verdampfer mit Kupferrohren und Lamellenregister aus Aluminium.
Zuluftventilator vom Typ EC-PLUG-FAN mit INVERTER und entgegengesetzten Schaufeln mit einem hohen Wirkungsgrad und an einem externen Rotor gekoppeltem Motor sowie elektronischer Drehzahlsteuerung, die einfach an die Anlagenbedingungen angepasst werden können.
Kältemittel: R410A.
Der Schaltschrank verfügt über: Hauptschalter mit Türverriegelung, Sicherungen, Thermo-Schutzrelais der Verdichter, Thermokontakte für die Ventilatoren der Verflüssigung, Schütze für die Ventilatormotoren der Luftaufbereitung.
Mikroprozessor für die automatische Steuerung der Einheit.

Zubehör

Im Werk montiertes Zubehör

IM Motorschutzschalter
SL Schalldämmung der Einheit
RFM Absperrventil am Kältekreislauf in der Druckleitung
RFL Absperrventil am Kältekreislauf in der Flüssigkeitsleitung
CT Verflüssigungsregelung bis 0 °C
CC Verflüssigungsregelung bis -20 °C
ECA EC-Inverter-Ventilatoren in dem Verflüssiger Geräteteil
TXC Verflüssigerregister mit vorbeschichteten Lamellen
TXE Verdampfungsregister mit vorbeschichteten Lamellen
FT/M6 Flexiblen Taschenfilter mit Wirkungsgrad ePM10 70% (M6)
FT/M7 Flexiblen Taschenfilter mit Wirkungsgrad ePM2.5 70% (F7)
FT/M8 Flexiblen Taschenfilter mit Wirkungsgrad ePM1 70% (F8)
FT/R6 Starre Taschenfilter mit Wirkungsgrad ePM10 70% (M6)
FT/R7 Starre Taschenfilter mit Wirkungsgrad ePM1 50% (F7)
FT/R8 Starre Taschenfilter mit Wirkungsgrad ePM1 70% (F8)
FT/E Elektrofilter
AT Regelung nach konstantem Luftstrom
AT/P Reglung mit konstanter Nutzförderhöhe
AT/C Steuerung des Luftstroms entsprechend der Last
WS2 Warmwasserregister mit 3-Wege-Ventil
EHG Stufen-Elektroheizregister
SSA Aktive Desinfektionssysteme für Luft und Räumen
PF Differentialdruckwächter für Filterüberwachung
SB Feuermelder
SC Rauchmelder
IS Modbus RTU-Protokoll, serielle Schnittstelle RS485
IST Protokoll Modbus TCP/IP, Ethernet-Port
ISB BACnet MSTP-Protokoll, serielle Schnittstelle RS485
ISBT BACnet IP-Protokoll, Ethernet-Port
ISS Protokoll SNMP, Ethernet-Port
IAV Externe Sollwertverschiebung über 0-10V-Signal
IAA Externe Sollwertverschiebung über 4-20mA-Signal
IAS Externe Freigabe für zweiten Sollwert
IDL Leistungsbegrenzung über Digitaleingang
CP Potentialfreie Kontakte
RP Schutzgitter Verflüssigerregister
MN Hoch- und Niederdruckmanometer

Lose mitgeliefertes Zubehör

CR Fernbedienung
AG Gummi-Schwingungsdämpfer

Technical data

			182	202	242	262	302	363	393	453	524	604	804
Kühlung	Kühlleistung (1)	kW	57,9	65,8	77,6	87,4	98,6	113	129	145	168	198	252
Kühlung	Leistungsaufnahme (1, 2)	kW	19,4	21,8	24,6	26,2	30,8	37,8	40,4	43,3	54,6	61,5	85,1
Kühlung (EN14511)	SEER (3)		3,65	3,68	3,86	3,82	3,90	3,84	3,71	3,81	3,88	3,76	3,78
Kühlung (EN14511)	Energieeffizienz (3)	%	143	144	151	150	153	151	145	149	152	147	148
Heizung	Heizleistung (4)	kW	60,2	67,2	76,8	88,6	101	115	133	151	173	204	262
Heizung	Leistungsaufnahme (4, 2)	kW	16,8	17,9	20,2	22,8	25,2	32,2	34,0	40,0	45,7	50,4	70,5
Heizung (EN14511)	SCOP (5)		3,22	3,23	3,31	3,31	3,26	3,23	3,20	3,29	3,33	3,32	3,24
Heizung (EN14511)	Energieeffizienz (5)	%	126	126	129	129	127	126	125	129	130	130	127
Geräteteil Luftaufbereitung (EC-Version)	Luftmenge	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Nutzförderhöhe	Pa	250	250	250	250	250	250	250	250	250	250	250
	Ventilator	n°	1	1	2	2	2	2	2	2	2	4	4
	Filter	Tipo	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Geräteteil Verflüssiger	Verdichter	n°	2	2	2	2	2	3	3	3	4	4	4
	Kältekreisläufe	n°	1	1	1	1	1	1	1	1	2	2	2
	Leistungsstufen	n°	2	2	2	2	2	3	3	3	4	4	4
Warmwasserregister	Heizleistung (6)	kW	85	100	125	125	150	175	200	200	250	300	350
	Luftseitige Druckverluste	Pa	30	31	31	31	31	30	36	36	35	35	57
	Wassermenge (6)	l/s	2,03	2,39	2,99	2,99	3,58	4,18	4,78	4,78	5,97	7,17	8,36
	Wasserseitige Druckverluste	kPa	45	47	48	48	49	44	51	51	53	57	45
	Wasseranschlüsse	"G	1"½	1"½	1"½	1"½	1"½	2"	2"	2"	2"	2 ½"	2 ½"
Elektrisches Widerstand	Versorgungsspannung	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Heizleistung	kW	15	21	27	27	27	41	41	41	41	48	55
	Max Stromaufnahme	A	22	30	39	39	39	59	59	59	59	69	79
	Stufen	n°	2	2	2	2	2	4	4	4	4	4	4
Elektrische Merkmale (EC-Version)	Versorgungsspannung	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Max. Betriebsstrom	A	46	53	65	71	83	88	101	119	143	167	206
	Max. Anlaufstrom	A	157	172	161	186	226	183	215	261	257	309	393
Schalldruck (EC-Version)	EC-Version (7)	dB(A)	68	69	68	68	69	71	72	72	72	72	72
Schalldruck (EC-Version)	Mit Zubehör SL (7)	dB(A)	65	66	65	65	66	68	69	69	69	69	69
Gewichte (EC-Version)	Transportgewicht	kg	990	1050	1150	1250	1260	1450	1810	1860	2230	2400	3180
Gewichte (EC-Version)	Betriebsgewicht	kg	975	1035	1135	1235	1245	1430	1790	1840	2210	2380	3150

Dimensions

			182	202	242	262	302	363	393	453	524	604	804
L	EC	mm	3430	3430	3590	3590	3590	4050	4770	4770	4770	4770	6800
H	EC	mm	2100	2340	2340	2340	2340	2340	2340	2340	2340	2510	2510
W	EC	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200

Aufzeichnungen

1 Lufteintrittstemperatur an Verdampfer 27 °C T.K. / 19 °C F.K.; Außenlufttemperatur 35 °C.
2 Ausgeschlossen ist die von den Ventilatoren des Geräteteils Luftaufbereitung absorbierte Leistung.
3 Saisonale Energieeffizienz im Kühlbetrieb gemäß EU-Verordnung 2016/2281.
4 Lufteintrittstemperatur an Verflüssiger 20 °C; Außenlufttemperatur 7 °C T.K./6 °C F.K.
5 Saisonale Energieeffizienz im Heizbetrieb in durchschnittlichen Wetterbedingungen gemäß EU-Verordnung 2016/2281.
6 Lufteintrittstemperatur 20 °C; Wassereintrittstemperatur 70 °C; Wasseraustrittstemperatur 60 °C.
7 Durchschnittlicher Schalldruckpegel im Freifeld im Abstand von 1 m zur Einheit, gemäß ISO 3744.
N.B. (1) Das Gewicht der Versionen WP ist in den technischen Unterlagen aufgeführt.
