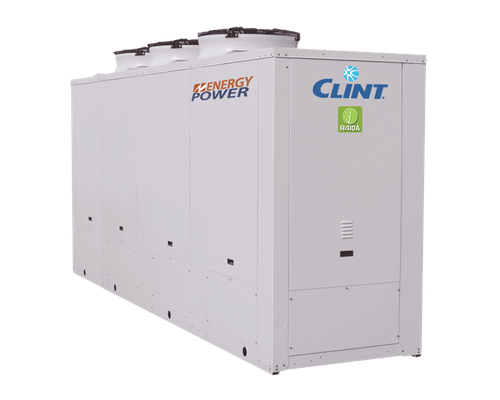

CHA/K/EP 182-P÷693-P

UNIDADES POLIFUNCIONALES A 4 TUBOS AIRE/AGUA CON VENTILADORES AXIALES, COMPRESORES SCROLL Y INTERCAMBIADORES DE PLACAS.

SOLO_FREDDO.png SOLO_CALDO.png caldo_e_freddo1.png COMPRESSORE_SCROLL111.png ASSIALE11.png SCAMBIATORE_PIASTRE11.png ICONA_4P.png DOCCIA_CATALOGONE.png GSM_ICON.png R410A1.png icon_refrigerant_R452B.png icon_refrigerant_R454B.png

Esta es la gama de unidades polifuncionales de alta eficiencia para instalaciones a 4 tubos.
Las unidades CHA/K/EP 182-P÷693-P, con refrigerante R410A y compresores Scroll, activados en serie según la carga térmica real requerida para funcionar con valores energéticos elevados de EER/COP/TER y SEER/IPLV/SCOP. Gracias a la lógica avanzada del sistema de control, permite afrontar las demandas de calefacción, refrigeración y agua caliente sanitaria de manera autonoma, puesto que la unidad es capaz de gestionar las diferentes demandas térmicas simultáneamente y obtener el rendimiento más elevado posible. Las unidades facilitan la configuración convencional de las salas técnicas, dado que la producción de energía térmica para las diferentes aplicaciones se realiza en una única unidad; el resultado constituye una ventaja en términos de instalación, mantenimiento y gestión, al mismo tiempo que garantiza las necesidades de confort. Opcionalmente, podemos incorporar ventiladores axiales EC Inverter sobre la unidad.
Están disponibles de forma opcional los nuevos ventiladores EC Inverter de Alta Presión Estática y eficiencia para instalación conducida interna.
Las unidades han sido diseñadas para la producción de agua caliente hasta los 55 °C.
Las unidades están conformes a la Legislación ErP.

Las unidades se pueden suministrar bajo pedido con refrigerante R452B o R454B.

Versiones

  • CHA/K/EP - Unidad polifuncional
  • CHA/K/EP/SSL - Unidad polifuncional súper silenciada

Power range

  • 48,6-190 kW
  • 14,0-54,0 Ton

Características

  • Estructura autoportante en chapa galvanizada protegida.
  • Compresores Scroll con indicador de nivel de aceite, protección térmica interna y resistencia cárter.
  • Ventiladores axiales acoplados directamente a motores eléctricos con rotor externo.
  • Batería de tubos de cobre y aletas de aluminio.
  • Condensador de placas soldadas realizado en acero inoxidable AISI 316, con un circuito en el lado refrigerante y uno en el lado agua. En las unidades se instala siempre una resistencia antihielo.
  • Evaporador de placas soldadas realizado en acero inoxidable AISI 316, con un circuito en el lado refrigerante y un otro en el lado agua, provisto de presostato diferencial de agua. En las unidades se instala siempre una resistencia antihielo.
  • Válvula de expansión electrónica.
  • Manómetros electrónicos de alta y baja presión.
  • Refrigerante R410A, bajo demanda suministrable con R452B y R454B.
  • Cuadro eléctrico con interruptor general con bloqueo de puerta, fusibles, relés térmicos de protección de los compresores,
  • termocontactos para los ventiladores.
  • Control de condensación incluido: dispositivo electrónico proporcional para el funcionamiento continuo y eficiente de la unidad con temperatura del aire exterior hasta de -20 °C en modo frío. El dispositivo garantiza también la reducción del nivel sonoro especialmente durante las horas nocturnas. Se compone de un regulador de la velocidad de rotación de los ventiladores en continuo, transductores de alta y baja presión en el circuito frigorífico y resistencia eléctrica en el cuadro eléctrico.
  • Funcionamiento en calefacción con temperatura del aire exterior hasta -15 °C.
  • Sistema de control y regulación mediante microprocesador.
