SXI 113÷443

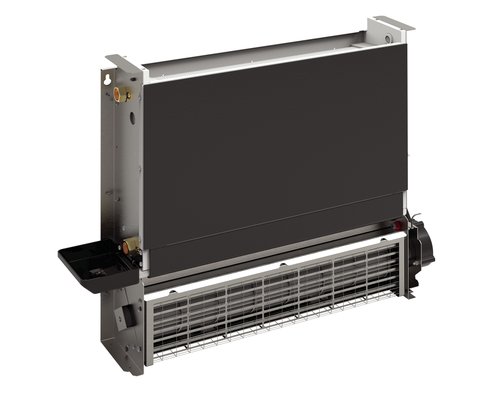

Ventiloconvectores empotrables SLIM con ventiladores tangencial EC Inverter


Las unidades terminales de agua SXI 113÷443 están diseñadas para responder a todas las exigencias de instalación, ya sea empotrado vertical u horizontal, en entornos domésticos o terciarios como oficinas, hoteles, restaurantes, gimnasios y tiendas.
Implementados en una instalación hidrónica equipada con enfriadora de agua, generan aire frío de forma silenciosa e inmediata, o bien, durante la estación invernal, si se combina con un equipo térmico, suministran aire caliente, para satisfacer las exigencias de calefacción. Un filtro fácilmente extraíble y lavable absorbe y retiene el polvo en suspensión, lo que permite realizar ciclos de limpieza constantes y mantener una calidad del aire adecuada a las normas de higiene, especialmente en locales muy transitados.
Las unidades equipadas con motor EC Inverter son capaces de adaptar el rendimiento, variando el caudal de aire instante a instante, a las necesidades reales de la estancia para climatizar, garantizando un confort total con un mayor ahorro energético.

Versiones

SXI/IF/EC - Unidad vertical con ventiladores EC Inverter, toma frontal e impulsión vertical
SXI/II/EC - Unidad horizontal con ventiladores EC Inverter, toma inferior e impulsión horizontal

Power range

1,1-4,1 kW
0,3-1,2 Ton

Características

Estructura portante de chapa galvanizada con aislamiento termoacústico interior caracterizado por un grosor de sólo 13 cm.
Filtro de aire fácilmente extraíble y lavable, con una estructura de malla fina hecha de una red de polipropileno en forma de panal.
Bandeja recoge condensados con drenaje desagüe y aislamiento térmico.
Batería de intercambio térmico fabricada con tubos de cobre y aletas de aluminio, con conexiones equipadas con un sistema antitorsión, válvulas manuales de purga de aire y válvulas manuales de desagüe de agua.
Unidad de ventilación compuesta por ventilador tangencial de material plástico con palas axiométricas acoplados directamente al motor electrónico EC Inverter. Control modulante con señal 0-10Vdc mediante mandos disponibles como accesorios o mediante sistemas de control independientes.
Conexiones hidráulicas estándar a la izquierda, mirando el aparato de frente.

Accesorios

Accesorios suministrados por separado

C1 Bandeja auxiliar recoge condensados para versiones verticales
PM Plénum de impulsión
P9A Plénum de toma de 90 grados
V23 Válvulas de 3 vías on/off para instalación de 2 tubos
V23M Válvulas de 3 vías modulantes para instalación de 2 tubos
V25 Válvulas de 3 vías On/Off con 2 válvulas de bola para instalación de 2 tubos
V25M Válvulas de 3 vías modulantes con 2 válvulas de bola para instalación de 2 tubos
V22 Válvulas de 2 vías On/Off para instalación de 2 tubos
V22M Válvulas de 2 vías modulantes para instalación de 2 tubos
V26 Válvulas de 2 vías on/off con 2 válvulas de bola para instalación de 2 tubos
V26M Válvulas de 2 vías modulantes con 2 válvulas de bola para instalación de 2 tubos
FTN Marco falso para la versión empotrables
PHN Panel decorativo para FTN
DRH2 Panel de control electrónico configurable de pared para versiones AC/EC
SRH1 Panel de control electrónico configurable por Wi-Fi en pared
SNW4 Sonda de temperatura de agua
TMB3 Termostato de temperatura mínima del agua caliente 32 °C
TMB4 Termostato de temperatura mínima del agua caliente 42 °C

Technical data

			113	223	333	443
Refrigeración máx.	Potencia frigorífica total (1)	kW	1,13	2,27	3,25	4,09
	Potencia frigorífica sensible (1)	kW	0,85	1,68	2,40	2,96
	Caudal de agua (1)	l/h	194	389	558	702
	Pérdidas de carga (1)	kPa	21,5	15,2	15,0	27,5
Calefacción Max	Potencia térmica (2)	kW	1,25	2,37	3,42	4,30
	Caudal de agua (2)	l/h	218	413	595	748
	Pérdidas de carga (2)	kPa	21,0	14,3	13,7	24,1
Refrigeración Med	Potencia frigorífica total (1)	kW	0,65	1,27	1,78	2,35
	Potencia frigorífica sensible (1)	kW	0,48	0,93	1,30	1,69
	Caudal de agua (1)	l/h	111	218	305	404
	Pérdidas de carga (1)	kPa	8,0	5,5	5,2	10,3
Calefacción Med	Potencia térmica (2)	kW	0,68	1,26	1,77	2,36
	Caudal de agua (2)	l/h	119	220	308	412
	Pérdidas de carga (2)	kPa	7,0	4,6	4,2	8,1
Refrigeración Min	Potencia frigorífica total (1)	kW	0,36	0,72	0,99	1,34
	Potencia frigorífica sensible (1)	kW	0,26	0,52	0,71	0,94
	Caudal de agua (1)	l/h	62	124	170	229
	Pérdidas de carga (1)	kPa	2,9	2,1	1,9	3,9
Calefacción Min	Potencia térmica (2)	kW	0,37	0,68	0,94	1,28
	Caudal de agua (2)	l/h	64	119	165	224
	Pérdidas de carga (2)	kPa	2,3	1,5	1,4	2,7
Filas	Cantidad	n°	3	3	3	3
Contenido de agua		dm³	0,60	1,10	1,58	2,07
Conexiones hidráulicas	In / Out	"G	1/2" F	1/2" F	1/2" F	1/2" F
Tensión de entrada	Max	V	10	10	10	10
	Med	V	4,6	4,6	4,6	4,6
	Min	V	2	2	2	2
Caudal de aire	Max	m³/h	195	352	514	620
	Med	m³/h	100	177	252	326
	Min	m³/h	52	94	132	174
Características eléctricas	Alimentación	V/Ph/Hz	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60
	Potencia absorbida máx	kW	0,014	0,020	0,023	0,027
	Potencia absorbida Med	kW	0,005	0,007	0,008	0,008
	Potencia absorbida Min	kW	0,002	0,003	0,003	0,003
Presión sonora	Max (3)	dB(A)	42	44	45	46
	Med (3)	dB(A)	25	27	28	29
	Min (3)	dB(A)	22	23	24	25
Pesos	Peso de transporte	kg	13	15	19	21
Pesos	Peso en funcionamiento	kg	11	13	16	18

Dimensions

			113	223	333	443
L	STD	mm	520	720	920	1120
W	STD	mm	125	125	125	125
H	STD	mm	527	527	527	527

Notas

1 Temperatura del aire ambiente 27 °C b.s/19 °C b.h., temperatura agua 7/12 °C.
2 Temperatura del aire ambiente 20 °C b.s., temperatura agua 45/40 °C.
3 Presión sonora medida a una distancia de 1 m y con tiempo de reverberación de 0,5 s.
N.B. (1) Se puede añadir glicol etilénico inhibido al agua.
N.B. (2) Presión máxima de funcionamiento 1500 kPa.
N.B. (3) Temperatura máxima del agua de entrada 90°C.
