RTA/K/EC/ECO/REC-WH 182÷804

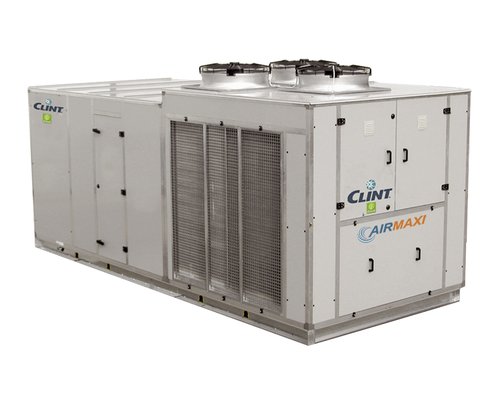

Roof Top de panel doble con compresores Scroll, ventiladores Plug-Fan EC Inverter, Economizador y Recuperador de Calor Rotativo


Los acondicionadores de aire autónomos monobloque Roof Top de paneles dobles son ideales para el acondicionamiento de superficies amplias como edificios, centros comerciales, comedores públicos, restaurantes y consultorios, o bien, para locales de uso industrial. Las unidades cuentan con compresor tipo Scroll Inverter con refrigerante R410A y ventiladores Plug-Fan EC Inverter.
Provistos de bastidor con perfiles de aleación de aluminio extruido y paneles de tipo sándwich con un espesor de 50 mm, están disponibles en versión solo refrigeración y con bomba de calor reversible.
Los filtros, de tipo plano o de bolsillos de distintos grados de eficiencia, permiten mantener una calidad del aire adecuada.
Las unidades ECO/REC-WH presentan un alto grado de componibilidad y adaptabilidad respecto a cada exigencia de la instalación: estas unidades poseen, además de la sección básica, un ECONOMIZADOR controlado automáticamente tanto en FREE-COOLING como en FREE-HEATING y un RECUPERADOR DE CALOR ROTATIVO, capaz de tratar hasta el 100% del caudal total de aire.

Bajo pedido, las unidades pueden entregarse con refrigerante R454B.
Las unidades son conformes a la Directiva ErP.

Versiones

RTA/K/EC/ECO/REC-WH - Solo refrigeración con ventiladores Plug-Fan EC Inverter, Economizador y Recuperador de Calor Rotativo
RTA/K/EC/WP/ECO/REC-WH - Bomba de calor reversible con ventiladores Plug-Fan EC Inverter, Economizador y Recuperador de Calor Rotativo

Power range

58,0-252 kW
17,0-72,0 Ton

Características

La estructura de la base perimetral consta de elementos de chapa galvanizada. El bastidor está hecho con perfiles de aleación de aluminio extruido unidos con junturas de 3 vías. La unión de las secciones tiene lugar mediante abrazaderas cónicas de ensamblaje y la estanqueidad está garantizada por las juntas.
Compresores tipo Scroll con testigo de nivel de aceite, protección térmica interna y resistencia de cárter.
Condensador y evaporador formados por batería con aletas con tubos de cobre y aletas de aluminio.
Ventiladores de toma e impulsión de tipo centrífugo, acoplados al motor eléctrico trifásico mediante correa y polea de paso variable.
Ventiladores de toma e impulsión de tipo PLUG-FAN EC INVERTER de palas invertidas de alta eficiencia energética con motor de rotor exterior y ajuste electrónico de la velocidad para adaptarse fácilmente a las características de la instalación.
Válvula de expansión electrónica.
El cuadro eléctrico incluye: interruptor general con bloqueo de puerta; fusibles; relés térmicos de protección de los compresores; termocontactos para los ventiladores de la sección motocondensadora; contactores para los motores de los ventiladores de la sección de tratamiento del aire.
Microprocesador para la gestión automática de la unidad.
Refrigerante R410A. Bajo pedido se puede entregar con R454B.

Accesorios

Accesorios montados en fábrica

HUR Toma de aire horizontal, impulsión de aire hacia arriba, puerta de inspección a la derecha
HUL Toma de aire horizontal, impulsión de aire hacia arriba, puerta de inspección a la izquierda
HDR Toma de aire horizontal, impulsión de aire hacia abajo, puerta de inspección a la derecha
HDL Toma de aire horizontal, impulsión de aire hacia abajo, puerta de inspección a la izquierda
HLR Toma de aire horizontal, impulsión de aire a la izquierda, puerta de inspección a la derecha
HRL Toma de aire horizontal, impulsión de aire a la derecha, puerta de inspección a la izquierda
IM Interruptores magnetotérmicos
RE Relé de voltaje mínimo y máximo ajustable y control de fase
SL Silenciamiento unidad
SNM Sonda de impulsión de aire
RFM Grifo circuito frigorífico en la línea de descarga
RFL Grifo circuito frigorífico en la línea de líquido
CC Control de condensación hasta -20 °C
ECA Ventiladores EC Inverter en la sección de condensación
TXC Batería condensante con aletas prebarnizadas
TXE Batería evaporante con aletas prebarnizadas
FT/M6 Filtros de bolsas flexibles eficiencia ePM10 70% (M6)
FT/M7 Filtros de bolsas flexibles eficiencia ePM2.5 70% (F7)
FT/M8 Filtros de bolsas flexibles eficiencia ePM1 70% (F8)
FT/R6 Filtros de bolsas rígidas eficiencia ePM10 70% (M6)
FT/R7 Filtros de bolsas rígidas eficiencia ePM1 50% (F7)
FT/R8 Filtros de bolsas rígidas eficiencia ePM1 70% (F8)
FT/E Filtro electrostático
AT Control regulación caudal aire constante
AT/P Control de regulación presión estática útil constante
AT/C Control de ajuste del flujo de aire según la carga
WS2 Batería de agua caliente con válvula de 3 vías
EHG Batería calefacción con resistencia eléctrica por etapas
CH Control entálpico
SQ Sensor calidad del aire
SQO Sensor calidad del aire (CO2)
SQV Sensor calidad del aire (CO2+VOC)
SSA Sistemas de saneamiento activo para aire y ambientes
PF Presostato diferencial para el control de los filtros
SB Sensor de detección de incendios
SC Sensor de detección de humo
IS Protocolo Modbus RTU, interfaz serial RS485
IST Protocolo Modbus TCP/IP, puerto Ethernet
ISBT Protocolo BACnet IP, puerto Ethernet
ISB1 Protocolo BACnet MSTP, interfaz serial RS485, con certificación BTL.
ISBT1 protocolo BACnet IP, puerto Ethernet, con certificación BTL.
ISS Protocolo SNMP, puerto Ethernet
IAV Set-point remoto con señal 0-10V
IAA Set-point remoto con señal 4-20mA
IAS Señal remota para activación segundo set-point
IDL Limitación potencia desde entrada digital
CP Contactos libres
RP Mallas de protección baterías
MN Manómetros de alta y baja presión

Accesorios suministrados por separado

CR Control remoto
CDT Termostato ambiente con pantalla táctil con visualización de la unidad
AG Antivibratorios de caucho

Technical data

			182	202	242	262	302	363	393	453	524	604	804
Refrigeración	Potencia frigorífica (1)	kW	57,9	65,8	77,6	87,4	98,5	113	129	145	168	198	252
Refrigeración	Potencia absorbida (1, 2)	kW	21,7	24,8	28,7	30,3	35,1	43,0	46,5	49,4	61,4	70,8	97,6
Refrigeración (EN14511)	SEER (3)		3,65	3,68	3,80	3,82	3,90	3,84	3,71	3,81	3,88	3,76	3,78
Refrigeración (EN14511)	Eficiencia Energética (3)	%	143	144	149	150	153	151	145	149	152	147	148
Calefacción	Potencia térmica (4)	kW	60,2	67,1	76,8	88,5	101	115	133	151	173	204	262
Calefacción	Potencia absorbida (4, 2)	kW	19,5	21,1	24,6	27,2	29,9	37,9	41,0	46,7	53,2	60,4	84,1
Calefacción (EN14511)	SCOP (5)		3,22	3,23	3,31	3,31	3,26	3,23	3,20	3,29	3,33	3,32	3,24
Calefacción (EN14511)	Eficiencia Energética (5)	%	126	126	129	129	127	126	125	129	130	130	127
Sección de tratamiento de aire	Caudal de aire	m³/h	9800	12200	14900	14900	17800	20200	23300	23300	30200	36100	45400
	Presión estática útil	PA	250	250	250	250	250	250	250	250	250	250	250
	Ventilador	N°	1	1	2	2	2	2	2	2	4	4	4
	Filtro	Tipo	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Sección de retorno aire	Caudal de aire	m³/h	9800	12200	14900	14900	17800	20200	23300	23300	30200	36100	45400
	Presión estática útil	PA	100	100	100	100	100	100	100	100	100	100	100
	Ventilador	N°	1	1	2	2	2	2	2	2	2	4	4
Sección de condensación	Compresor	N°	2	2	2	2	2	3	3	3	4	4	4
	Circuitos frigorifícos	N°	1	1	1	1	1	1	1	1	2	2	2
	Etapas de parcialización	N°	2	2	2	2	2	3	3	3	4	4	4
Batería de agua caliente	Potencia térmica (6)	kW	89	106	130	132	144	180	200	201	257	304	336
	Pérdidas de carga lado aire	PA	30	31	31	31	31	30	36	36	35	35	57
	Caudal de agua (6)	l/s	2,16	2,60	3,18	3,22	3,53	4,39	4,88	4,92	6,28	7,41	8,20
	Pérdidas de carga lado agua	kPa	27	28	27	28	33	28	29	29	30	31	37
	Conexiones hidráulicas	"G	1"½	1"½	1"½	1"½	1"½	2"	2"	2"	2"	2 ½"	2 ½"
Resistencia eléctrica	Alimentación	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Potencia térmica	kW	15	21	27	27	27	41	41	41	41	48	55
	Corriente absorbida máx	A	22	30	39	39	39	59	59	59	59	69	79
	Etapas	N°	2	2	2	2	2	4	4	4	4	4	4
Características eléctricas	Alimentación	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Corriente máx. funcionamiento	A	46	53	65	71	83	92	101	119	143	167	205
	Corriente máx. de arranque	A	157	172	161	186	226	187	215	261	257	309	381
Presión sonora	Versión STD (7)	dB(A)	68	68	67	67	68	71	72	72	72	72	72
Presión sonora	Con accesorio SL (7)	dB(A)	65	65	64	64	65	68	69	69	69	69	69
Pesos	Peso de transporte	kg	1715	1800	1980	2080	2110	2370	2800	2850	3370	3720	4720
Pesos	Peso en funcionamiento	kg	1690	1770	1950	2050	2080	2330	2760	2810	3320	3660	4650

Dimensions

			182	202	242	262	302	363	393	453	524	604	804
L	STD	mm	6820	6820	7280	7280	7280	7935	7960	7960	8160	8260	10480
W	STD	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD	mm	2125	2365	2365	2365	2365	2365	2365	2365	2365	2505	2505

Notas

1 Temperatura del aire a la entrada del evaporador 27 °C b.s./19 °C b.h.; temperatura del aire exterior 35 °C.
2 Excluida la potencia absorbida por los ventiladores de la sección de tratamiento aire.
3 Coeficiente de rendimiento estacional de refrigeración de acuerdo al Reglamento Europeo UE 2016/2281.
4 Temperatura del aire a la entrada del condensador 20 °C, temperatura del aire exterior 7 °C b.s./ 6°C b.h.
5 Coeficiente de rendimiento estacional de calefacción en las condiciones climáticas medias de acuerdo al Reglamento Europeo UE 2016/2281.
6 Temperatura del aire a la entrada 20°C; temperatura del agua a la entrada 70°C; temperatura del agua a la salida 60°C.
7 Nivel de presión sonora medida en campo libre a 1 m de la unidad conforme a ISO 3744.
N.B. (1) Los pesos de las versiónes WP se indican en el manual técnico.
