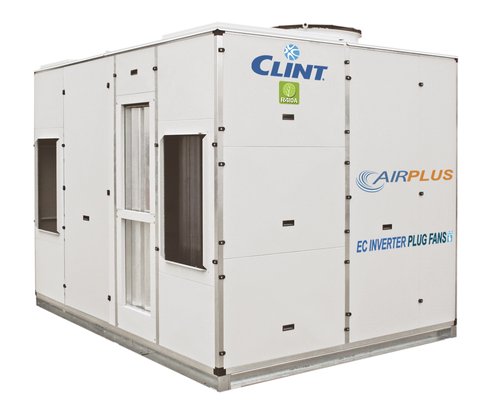

RTA/K/EC/WP 182-R÷453-R

Roof Top de panel simple con compresores Scroll y ventiladores Plug-Fan EC Inverter

_icona_clint_solo_raffreddamento-riscaldamento_2024.png _icona_clint_compressore_scroll_2024.png _icona_clint_fan_plug_EC_inverter_2024.png _icona_clint_solution_singolo_pannello_2024.png _icona_clint_solution_THCB-REC_2024.png _icona_clint_refrigerant_R410A_2024.png

Los acondicionadores de aire autónomos monobloque de paneles individuales Roof Top para instalación externa de esta serie son ideales para el acondicionamiento de superficies mediano-amplias de uso civil como edificios, centros comerciales, comedores públicos, restaurantes y consultorios, o bien, para locales de uso industrial. Equipados con compresores tipo Scroll con refrigerante R410A, están disponibles en versión con bomba de calor reversible y con Free-Cooling de 2 o 3 compuertas. Se entrega en impulsión y en toma de ventiladores de tipo Plug-Fan EC Inverter de palas invertidas de alta eficiencia energética, gestionados por un dispositivo electrónico capaces de variar su velocidad de rotación para ajustar la altura útil a la pérdida de carga de la instalación. La unidad puede adaptarse fácilmente a las distintas configuraciones de instalaciones gracias a la posibilidad de colocarla en la obra eligiendo la orientación de los canales del aire entre 8 posiciones diferentes para la impulsión y otro tanto para la toma. La estructura está formada por un bastidor con perfiles en aleación de aluminio extruido y paneles prebarnizados; además, los filtros de tipo plano, con varios grados de eficiencia, permiten mantener una calidad del aire adecuada, importantes para garantizar los niveles más altos de confort.
Como opción, la unidad puede estar equipada con el innovador recuperador de calor termodinámico Coil-Boost que permite obtener mejoramientos en el rendimiento y en la eficiencia, tanto en refrigeración como en calefacción, hasta el 15%.
Las unidades son conformes a la Directiva ErP 2021 con el accesorio ECA (ventiladores EC Inverter en la sección condensadora).

Versiones

  • RTA/K/EC/WP - Bomba de calor reversible
  • RTA/K/EC/WP/MS - Bomba de calor reversible con sección Free-Cooling (de 2 compuertas)
  • RTA/K/EC/WP/ECO - Bomba de calor reversible con Economizador (sección Free-Cooling de 3 compuertas)

Power range

  • 65,0-171 kW
  • 19,0-49,0 Ton

Características

  • La estructura de la base perimetral consta de elementos de chapa galvanizada. El bastidor está hecho con perfiles de aleación de aluminio extruido unidos con junturas de 3 vías. El ensamblaje de la base en el bastidor es de apoyo doble y garantiza la transitabilidad de los paneles de fondo, cuya instalación tiene lugar sin utilizar tornillos salientes. Los paneles perimetrales están hechos de chapa prebarnizada, fácilmente extraíbles, y permiten el acceso en el interior de la unidad para las operaciones de mantenimiento y reparación.
  • Compresores tipo Scroll con testigo de nivel de aceite, protección térmica interna y resistencia de cárter.
  • Condensador y evaporador formados por batería con aletas con tubos de cobre y aletas de aluminio.
  • Ventiladores de toma e impulsión de tipo PLUG-FAN EC INVERTER de palas invertidas de alta eficiencia energética con motor de rotor exterior y ajuste electrónico de la velocidad para adaptarse fácilmente a las características de la instalación.
  • Sección de tratamiento del aire con paneles extraíbles para elegir en la obra la configuración de toma e impulsión del aire aptas para las exigencias de la instalación.
  • Refrigerante R410A.
  • El cuadro eléctrico incluye: interruptor general con bloqueo de puerta; fusibles; relés térmicos de protección de los compresores; termocontactos para los ventiladores de la sección motocondensadora; contactores para los motores de los ventiladores de la sección de tratamiento del aire.
  • Microprocesador para la gestión automática de la unidad.

Accesorios montados en fábrica

  • IM Interruptores magnetotérmicos
  • SL Silenciamiento unidad
  • THCB Recuperador de Calor Termodinámico Coil-Boost (solo ECO)
  • RFM Grifo circuito frigorífico en la línea de descarga
  • RFL Grifo circuito frigorífico en la línea de líquido
  • CT Control de condensación hasta 0 ° C
  • CC Control de condensación hasta -20 °C
  • ECA Ventiladores EC Inverter en la sección de condensación
  • TXC Batería condensante con aletas prebarnizadas
  • TXE Batería evaporante con aletas prebarnizadas
  • FT6 Filtros planos eficiencia ePM10 75% (M6)
  • FT7 Filtros planos eficiencia ePM1 50% (F7)
  • FT8 Filtros planos eficiencia ePM1 65% (F8)
  • AT Control regulación caudal aire constante
  • AT/P Control de regulación presión estática útil constante
  • AT/C Control de ajuste del flujo de aire según la carga
  • WS2 Batería de agua caliente con válvula de 3 vías
  • EHG Batería calefacción con resistencia eléctrica por etapas
  • CH Control entálpico
  • SQ Sensor calidad del aire
  • SQO Sensor calidad del aire (Co2)
  • SQV Sensor calidad del aire (Co2+VOC)
  • SSA Sistemas de saneamiento activo para aire y ambientes
  • PF Presostato diferencial para el control de los filtros
  • SB Sensor de detección de incendios
  • SC Sensor de detección de humo
  • IS Protocolo Modbus RTU, interfaz serial RS485
  • IST Protocolo Modbus TCP/IP, puerto Ethernet
  • ISB Protocolo BACnet MSTP, interfaz serial RS485
  • ISBT Protocolo BACnet IP, puerto Ethernet
  • ISS Protocolo SNMP, puerto Ethernet
  • IAV Set-point remoto con señal 0-10V
  • IAA Set-point remoto con señal 4-20mA
  • IAS Señal remota para activación segundo set-point
  • IDL Limitación potencia desde entrada digital
  • CP Contactos libres
  • MN Manómetros de alta y baja presión

Accesorios suministrados por separado

  • CS Cubiertas de protección para rejillas
  • CR Control remoto
  • RP Mallas de protección baterías
  • AG Antivibratorios de caucho
182-R202-R242-R262-R302-R363-R393-R453-R
CalefacciónPotencia térmica (1)kW62,971,181,292,9107123142162
Potencia absorbida (1, 2)kW18,621,725,228,131,038,142,650,1
Calefacción (EN14511)SCOP con accesorio ECA (3)3,243,263,263,303,303,263,283,28
Eficiencia energética con accesorio ECA (3)%127127127129129127128128
RefrigeraciónPotencia frigorífica (4)kW64,973,885,696,8111128147171
Potencia absorbida (4, 2)kW20,924,227,230,035,441,145,954,1
Refrigeración (EN14511)SEER con accesorio ECA (5)3,533,543,543,583,553,573,653,63
Eficiencia energética con accesorio ECA (5)%138139139140139140143142
Sección de tratamiento de aireCaudal de airem³/s2,502,783,343,614,444,445,836,67
Presión estática útilPa200200200200200200200200
Ventilador11112222
FiltroTipoG4G4G4G4G4G4G4G4
Sección de retorno aireCaudal de airem³/s2,002,222,672,893,553,554,725,33
Presión estática útilPa100100100100100100100100
Ventilador11111111
Sección de condensaciónCompresor22222333
Circuitos frigorifícos11111111
Etapas de parcialización22222333
Batería de agua calientePotencia térmica (6)kW65,468,674,978,984,984,9103110
Pérdidas de carga lado airePa1619263043436886
Caudal de agua (6)l/s1,561,641,791,892,032,032,462,62
Pérdidas de carga lado aguakPa1214151718182428
Conexiones hidráulicas"G22222222
Resistencia eléctricaAlimentaciónV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Potencia térmicakW2127272741414148
Corriente absorbida máxA3039393959595969
Etapas22224444
Características eléctricasAlimentaciónV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Corriente máx. funcionamientoA44485761708597108
Corriente máx. de arranqueA168170180193237208229275
Presión sonoraVersión STD (7)dB(A)6768717373737174
Con accesorio SL (7)dB(A)6465687070706871
PesosPeso de transportekg12801315137013801475157019202020
Peso en funcionamientokg12651300135513651460155519002000
Peso de transporte versión MSkg13201350139514151515161019402060
Peso en funcionamiento versión MSkg13051335138014001500159519202040
Peso de transporte versión ECOkg13701400144514651565166019902110
Peso en funcionamiento versión ECOkg13551385143014501550164519702090

Dimensions

182-R202-R242-R262-R302-R363-R393-R453-R
LSTD/MS/ECOmm29302930293029302930293039303930
WSTD/MS/ECOmm22002200220022002200220022002200
HSTD/MS/ECOmm23952395239523952395239524002400

Notas

  • 1 Temperatura del aire a la entrada del condensador 20 °C, temperatura del aire exterior 7 °C b.s./ 6°C b.h.
  • 2 Excluida la potencia absorbida por los ventiladores de la sección de tratamiento aire.
  • 3 Coeficiente de rendimiento estacional de calefacción en las condiciones climáticas medias de acuerdo al Reglamento Europeo UE 2016/2281.
  • 4 Temperatura del aire a la entrada del evaporador 27 °C b.s./19 °C b.h.; temperatura del aire exterior 35 °C.
  • 5 Coeficiente de rendimiento estacional de refrigeración de acuerdo al Reglamento Europeo UE 2016/2281.
  • 6 Temperatura del aire a la entrada 20°C; temperatura del agua a la entrada 70°C; temperatura del agua a la salida 60°C.
  • 7 Nivel de presión sonora medida en campo libre a 1 m de la unidad conforme a ISO 3744.
  • N.B. (1) Los pesos de las versiónes MS y ECO se indican en el manual técnico.
