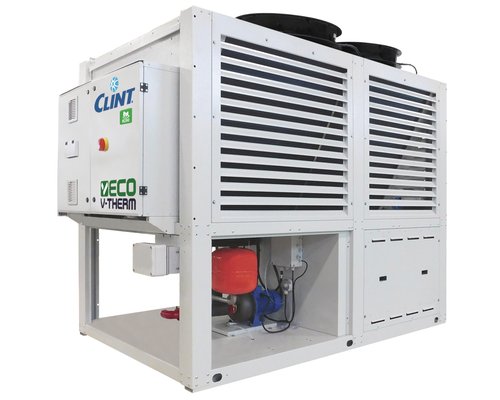

CHV/P/HE/WP 152-P÷504-P

Pompes à chaleur dédiées air/eau à haut rendement super silencieuses pour la production d'eau chaude à haute température (jusqu'à 70°C) avec ventilateurs axiaux EC Inverter, compresseurs Scroll et échangeur à plaques

_icona_clint_solo_raffreddamento-riscaldamento_2024.png _icona_clint_compressore_scroll_2024.png _icona_clint_fan_assiale_inverter_2024.png _icona_clint_exchanger_plate_2024.png _icona_clint_solution_DHW_2024.png _icona_clint_solution_leaf-electric_2024.png _icona_clint_solution_A_class_heating_2024.png _icona_clint_refrigerant_R290_2024.png

ECO V-THERM est la nouvelle gamme de pompes à chaleur réversibles air/eau à haute température conçue pour offrir des performances élevées tout en respectant l'environnement.
Équipées de compresseurs Scroll et de ventilateurs axiaux EC à diamètre élargi, ces unités produisent de l'eau chaude jusqu'à 70 °C et fonctionnent à des températures extérieures allant jusqu'à -20 °C, garantissant un confort optimal tout au long de l'année et un fonctionnement extrêmement silencieux. Elles sont idéales pour les locaux à forte occupation journalière, assurant la climatisation en hiver et en été ainsi que la production d'eau chaude sanitaire à haute température.
Grâce à l’utilisation du réfrigérant naturel R290, dont le PRG est extrêmement faible, elles répondent aux réglementations environnementales européennes actuelles et futures, alliant rendement et durabilité.


Les unités sont conçues pour la production d'eau chaude à haute température (jusqu'à 70°C).
Les unités sont conformes à la directive ErP.

Versions

  • CHV/P/HE/WP - Pompe à chaleur réversible a haut rendement super silencieuse

Power range

  • 52,0-166 kW
  • 15,0-47,0 Ton

Caractéristiques

  • Structure autoportante en tôle galvanisée avec une protection supplémentaire assurée par un revêtement en poudre de polyester.
  • Bac des condensats en acier galvanisé peint, équipé d'un drainage condensation (avec siphon) et de résistances électriques antigel.
  • Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance de carter.
  • Ventilateurs axiaux de plus grand diamètre directement couplés à des moteurs triphasés Inverter à rotor externe. Les ventilateurs EC Inverter permettent un fonctionnement continu et efficace de l'unité, tout en garantissant un faible niveau sonore.
  • Condenseur constitué par batteries à ailettes avec tuyaux en cuivre et ailettes en aluminium soumises à un traitement hydrophile, positionnées dans une géométrie en forme de V.
  • Évaporateur à plaques soudo-brasées en acier inox AISI 316 avec une (mod. 152-P÷252-P) ou deux (mod. 304-P÷504-P) circuits indépendants sur le côté réfrigérant et un sur le côté eau, avec pressostat différentiel de l'eau et résistance antigel.
  • Réfrigérant R290.
  • La production d'eau chaude jusqu'à 65 °C est possible avec une température de l'air extérieur jusqu'à - 5 °C. Avec une température de l'air extérieur de -20 °C, on obtient une température de l'eau chaude jusqu'à 52 °C.
  • Connexion possible à la machine depuis un smartphone ou une tablette via un point d'accès Wi-Fi local (IWF, inclus) ou via le protocole IS-Modbus RTU (IS, inclus).
  • Fonctions avancées : variation du point de consigne par commande numérique, entrée modulante 0-10V ou 4-20 mA ou via la température de l'air extérieur (courbe climatique) ; limitation de la puissance par commande numérique, entrée modulante 0-10V ou 4-20 mA ; Smart Grid Ready ; gestion des systèmes hybrides ; gestion de la production d'eau chaude sanitaire. Activé par l'utilisateur.
  • Tableau électrique avec sectionneur général de manœuvre-sectionneur sur l'alimentation, équipé d'un dispositif avec blocage de porte de sécurité, d’interrupteurs magnétothermiques, de relais thermiques de protection des compresseurs et de thermiques pour ventilateurs.

Accessoires montés en usine

  • RE Relais de tension minimale et maximale réglable et contrôle de phases
  • PFC1 Condensateurs de mise en phase (cosφ 0,95)
  • DSV Double vanne de sécurité avec robinet d'échange sur le côté haute pression, sur chaque circuit frigorifique.
  • BT Dispositif pour fonctionnement à basse température de l'eau
  • SI Réservoir tampon
  • PS Simple pompe de circulation
  • PSI Simple pompe de circulation Inverter
  • PD Double pompe de circulation
  • PDI Double pompe de circulation Inverter
  • GS Joint de la simple pompe de circulation pour glycol >30%
  • GD Joints double pompe de circulation pour glycol >30%
  • FO Résistance antigel réservoir et tuyaux
  • FG Résistance antigel simple pompe et tuyaux
  • FM Résistance antigel double pompe et tuyaux
  • FUM Résistance antigel réservoir, simple pompe et tuyaux
  • FDM Résistance antigel réservoir, double pompe et tuyaux
  • FEV Résistance antigel des ventilateurs
  • SS Démarrage progressif
  • ISB1 Protocole BACnet MSTP, interface sérielle RS485, avec certification BTL.
  • ISBT1 Protocole BACnet IP, port Ethernet, avec certification BTL.
  • IEH Passerelle avec port Ethernet. Connexion possible via les protocoles Modbus TCP-IP (IST), SNMP (ISS) ou serveur Web
  • LDS Capteur de détection de fuites R290
  • GP Grilles de protection des batteries contre la neige

Accessoires fournis séparément

  • V3D Vanne à 3 voies pour la production d'eau chaude sanitaire
  • AG Plots anti-vibrations en caoutchouc
  • AM Plots anti-vibrations à ressort
  • FL Fluxostat
152-P182-P222-P252-P304-P374-P444-P504-P
ChauffagePuissance thermique (1)kW51,561,575,082,7103123150166
Puissance absorbée (1)kW13,816,419,722,327,833,039,845,0
COP (1)3,733,753,813,713,713,733,773,69
Puissance thermique (2)kW52,863,077,485,1106126155171
Puissance absorbée (2)kW11,813,916,719,123,728,233,938,8
COP (2)4,494,524,624,454,454,474,564,41
Puissance thermique (3)kW50,359,872,380,0101119144160
Puissance absorbée (3)kW16,219,022,825,632,738,346,351,8
COP (3)3,113,153,173,133,073,113,123,10
Chauffage (EN14511)Puissance thermique (1)kW51,661,775,282,9103123150166
Puissance absorbée (1)kW14,016,720,122,728,033,240,245,5
COP (1)3,683,703,753,663,683,713,743,65
Puissance thermique (2)kW52,963,177,685,3106126155171
Puissance absorbée (2)kW12,014,217,119,523,928,434,439,3
COP (2)4,424,444,534,374,424,444,514,36
Puissance thermique (3)kW50,359,872,380,0101119145160
Puissance absorbée (3)kW16,219,122,925,732,838,446,451,9
COP (3)3,103,143,163,123,073,113,123,09
SCOP (4)3,894,034,033,884,054,184,183,96
Efficacité Énergétique (4)%153158158152159164164155
Classe Énergétique (5)A++A++A++-----
SCOP (6)3,473,523,523,413,613,663,653,49
Efficacité Énergétique (6)%136138138133141143143137
Classe Énergétique (7)A++A++A++A++----
RefroidissementPuissance frigorifique (8)kW40,748,260,468,080,896,6119133
Puissance absorbée (8)kW15,318,321,224,230,536,542,349,0
EER (8)2,662,632,852,812,652,652,812,71
Puissance frigorifique (9)kW55,164,782,191,7106126156173
Puissance absorbée (9)kW16,620,223,126,732,839,845,553,1
EER (9)3,333,213,553,443,253,173,433,25
Refroidissement (EN14511)Puissance frigorifique (8)kW40,648,160,367,980,796,5119133
Puissance absorbée (8)kW15,418,421,424,430,636,742,549,3
EER (8)2,632,612,822,782,642,632,802,69
Puissance frigorifique (9)kW55,064,581,891,4106126156172
Puissance absorbée (9)kW16,820,623,727,233,040,146,053,7
EER (9)3,273,143,463,373,223,133,393,21
SEER (10)3,493,423,713,623,773,703,963,48
Efficacité Énergétique (10)%137134145142148145155136
CompresseurQuantitén°22224444
Circuits frigorifiquesn°11112222
Étages de puissancen°22224444
ÉvaporateurDébit d'eau (1)l/s2,502,963,634,004,975,947,258,02
Pertes de charge (1)kPa35,635,740,737,214,014,522,226,6
Raccords hydrauliques"G2"2"2"2"2"1/22"1/22"1/22"1/2
Caractéristiques électriquesAlimentationV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Courant max. de fonctionnementA414758698193115138
Courant max. de crêteA169172172222209218229291
Pression statique utile pompe (1)kPa140135115115195185165150
Pression sonoreVersion STD (11)dB(A)5454575756565959
PoidsPoids de transportkg8969259649731687175318501856
Poids en fonctionnementkg9009309709801700177018701880

Dimensions

152-P182-P222-P252-P304-P374-P444-P504-P
LSTDmm24802480248024804990499049904990
WSTDmm13501350135013501350135013501350
HSTDmm22002200220022002200220022002200

Remarques

  • 1 Eau chauffée de 40 à 45 °C, température de l'air extérieur 7°C b.s./6°C b.h.
  • 2 Eau chauffée de 30 à 35 °C, température de l'air extérieur 7 °C b.s./6 °C b.h.
  • 3 Eau chauffée de 47 à 55 °C, température de l'air extérieur 7 °C b.s./6°C b.h.
  • 4 Classe d'efficacité énergétique saisonnière de chauffage à basse température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
  • 5 Efficacité énergétique saisonnière de chauffage à moyenne température avec conditions climatiques moyennes conformément au Règlement UE n. 813/2013.
  • 6 Classe d'efficacité énergétique saisonnière de chauffage à moyenne température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
  • 7 Température de l'air extérieur 35 °C ; Température eau entrée / sortie évaporateur 12/7 °C.
  • 8 Eau glacée de 12 à 7 °C, température air extérieur 35 °C.
  • 9 Eau glacée de 23 à 18 °C, température air extérieur 35 °C.
  • 10 Efficacité énergétique saisonnière du refroidissement à basse température selon le Règlement UE n° 2016/2281.
  • 11 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
