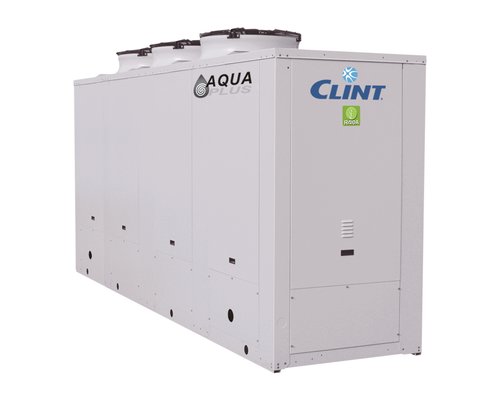

CHA/K 182÷604

Groupes d'eau glacée et pompes à chaleur air/eau avec ventilateurs axiaux, compresseurs Scroll et échangeur multitubulaire


Les groupes d'eau glacée et les pompes de chaleur de la série CHA/K 182÷604, avec réfrigérant R410A, sont conçus pour répondre aux exigences des espaces de dimension moyenne de type tertiaire ou industriel.
Ils sont utilisés, combinés à des unités terminales, pour la climatisation des locaux, ou pour évacuer la chaleur générée lors de processus industriels ; ils sont disponibles avec connexion RS485 ModBus.
Équipés de ventilateurs axiaux, compresseurs Scroll et échangeur multitubulaire, en version super silencieuse aussi, ils peuvent être complétés par un circuit hydraulique avec réservoir, avec pompe, avec réservoir et pompe.
Les nouveaux ventilateurs EC Inverter à haute pression et rendement élevé sont disponibles en option pour installation canalisée à l'intérieur.

Les unités pour le froid seul sont conformes à la directive ErP 2021 pour l'application de processus ; pour l'application de confort, elles sont conformes à l'accessoire EC ou ECH (Ventilateurs EC Inverter). Les modèles de pompe à chaleur sont conformes à la directive ErP.
Sur demande, les unités peuvent être fournies avec réfrigérant R452B ou R454B.

Versions

CHA/K - Froid seul
CHA/K/WP - Pompe à chaleur réversible
CHA/K/SSL - Froid seul super silencieuse
CHA/K/WP/SSL - Pompe à chaleur réversible super silencieuse

Power range

49,0-179 kW
14,0-51,0 Ton

Caractéristiques

Structure autoportante en tôle galvanisée avec une protection supplémentaire assurée par un revêtement en poudre de polyester.
Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance de carter.
Ventilateurs axiaux, directement accouplés à des moteurs à rotor externe.
Condenseur composé d'une batterie à ailettes en aluminium et tuyaux en cuivre.
Évaporateur multitubulaire, avec un circuit sur le côté réfrigérant et un sur le côté eau dans les modèles 182÷453, deux circuits indépendants sur le côté réfrigérant et un sur le côté eau dans les modèles 524÷604, avec pressostat différentiel côté eau.
Réfrigérant R410A. Disponible sur demande avec R452B et R454B.
Tableau électrique avec interrupteur général avec blocage de porte ; fusibles ; relais thermiques de protection pour les compresseurs et contacteurs thermiques pour les ventilateurs.
Système de commande et de contrôle à microprocesseur.

Accessoires

Accessoires montés en usine

IM Interrupteurs magnétothermiques
RE Relais de tension minimale et maximale réglable et contrôle de phases
SL Silencieux unité
RFM Robinet du circuit frigorifique sur la ligne de sortie
RFL Robinet du circuit frigorifique sur la ligne de liquide
CT Contrôle condensation jusqu'à 0 °C
CC Contrôle condensation jusqu'à -20 °C
BT Dispositif pour fonctionnement à basse température de l'eau
EC Ventilateurs EC Inverter
ECH Ventilateurs EC Inverter à haute pression
HR Désurchauffeur
HRT/S Récupérateur de chaleur totale en série
TX Batterie avec ailettes pré-vernies
EW Raccords hydrauliques externes
SP Réservoir tampon
PU Simple pompe de circulation
PUI Simple pompe de circulation Inverter
PD Double pompe de circulation
PDI Double pompe de circulation Inverter
SPU Réservoir tampon et simple pompe de circulation
SPUI Réservoir tampon et simple pompe de circulation Inverter
SPD Réservoir tampon et double pompe de circulation
SPDI Réservoir tampon et double pompe de circulation Inverter
GS Joint de la simple pompe de circulation pour glycol >30%
GD Joints double pompe de circulation pour glycol >30%
FE Résistance antigel évaporateur
FB Résistance antigel évaporateur/réservoir
SS Démarrage progressif
IS Protocole Modbus RTU, interface sérielle RS485
IAV Set-point éloigné avec signal 0-10V
IAA Set-point éloigné avec signal 4-20mA
IAS Signal éloigné pour activation deuxième set-point
IDL Limite de demande à entrée numérique
MN Manomètres de haute et basse pression

Accessoires fournis séparément

CR Panneau de commande à distance
RP Grilles de protection batteries
AG Plots anti-vibrations en caoutchouc
AM Plots anti-vibrations à ressort
FL Fluxostat

Technical data

			182	202	242	262	302	363	393	453	524	604
Refroidissement	Puissance frigorifique (1)	kW	49,0	55,0	62,4	73,3	84,3	95,2	109	129	149	179
	Puissance absorbée (1)	kW	16,6	18,8	21,5	25,3	28,6	31,6	37,5	43,7	50,7	58,8
	EER (1)		2,95	2,93	2,90	2,90	2,95	3,01	2,91	2,95	2,94	3,04
Refroidissement (EN14511)	Puissance frigorifique (1)	kW	48,9	54,9	62,2	73,0	84,1	95,0	109	129	149	179
	Puissance absorbée (1)	kW	16,7	19,0	21,9	25,8	29,0	32,0	38,0	44,2	51,4	59,5
	EER (1)		2,92	2,89	2,85	2,84	2,90	2,97	2,86	2,91	2,89	3,00
	SEER (2)		3,79	3,81	3,72	3,74	3,83	3,82	3,63	3,76	3,86	3,86
	Efficacité Énergétique (2)	%	149	149	146	147	150	150	142	147	151	151
Chauffage	Puissance thermique (3)	kW	55,7	61,9	70,2	80,7	91,4	105	119	137	156	188
	Puissance absorbée (3)	kW	17,8	19,6	22,8	25,7	29,1	33,4	38,1	44,2	51,1	61,0
	COP (3)		3,13	3,16	3,08	3,14	3,14	3,14	3,12	3,10	3,05	3,08
Chauffage (EN14511)	Puissance thermique (3)	kW	55,8	62,1	70,5	81,1	91,7	105	119	137	156	188
	Puissance absorbée (3)	kW	18,0	19,9	23,4	26,4	29,7	34,0	38,9	44,9	52,0	61,9
	COP (3)		3,10	3,12	3,02	3,07	3,09	3,10	3,07	3,06	3,01	3,04
	SCOP (4)		3,28	3,23	3,21	3,24	3,29	3,29	3,21	3,29	3,25	3,25
	Efficacité Énergétique (4)	%	128	126	125	127	129	129	125	129	127	127
	Classe Énergétique (5)		A+	A+	A+	A+	-	-	-	-	-	-
Compresseur	Quantité	n°	2	2	2	2	2	3	3	3	4	4
	Circuits frigorifiques	n°	1	1	1	1	1	1	1	1	2	2
	Étages de puissance	n°	2	2	2	2	2	3	3	3	4	4
Évaporateur	Débit d'eau	l/s	2,34	2,62	2,98	3,49	4,02	4,54	5,19	6,15	7,10	8,53
	Pertes de charge	kPa	22	29	50	55	40	39	45	36	43	38
	Raccords hydrauliques	"G	1 ½"	1 ½"	2"	2"	2 ½"	2 ½"	2 ½"	3"	3"	3"
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Courant max. de fonctionnement	A	41	44	55	60	67	79	86	97	112	131
	Courant max. de crête	A	164	166	179	192	235	202	218	264	244	298
Unité avec réservoir et pompe	Pression statique utile pompe	kPa	160	150	125	110	140	185	170	170	155	145
	Contenu d'eau réservoir	l	470	470	470	470	470	470	470	470	660	660
	Raccords hydrauliques	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Pression statique utile ventilateur ECH	Versions STD	Pa	90	80	100	100	100	80	95	75	60	60
Pression statique utile ventilateur ECH	Versions SSL	Pa	85	85	75	75	70	50	70	60	60	---
Pression sonore	Versions STD (6)	dB(A)	61	61	64	64	65	67	67	67	67	67
Pression sonore	Avec accessoire SL (6)	dB(A)	59	59	62	62	63	65	65	65	65	65
Poids	Poids de transport (7)	kg	641	661	701	719	844	931	971	1112	1192	1428
Poids	Poids en fonctionnement (7)	kg	660	680	720	740	870	960	1000	1150	1230	1470

Dimensions

			182	202	242	262	302	363	393	453	524	604
L	STD	mm	2350	2350	2350	2350	2350	2350	2350	2350	3550	3550
L	SSL	mm	2350	2350	2350	2350	2350	2350	3550	3550	3550	---
W	STD-SSL	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
H	STD-SSL	mm	1950	1950	1950	1950	2250	2250	2250	2250	2250	2250

Remarques

1 Eau glacée de 12 à 7 °C, température air extérieur 35 °C.
2 Efficacité énergétique saisonnière du refroidissement à basse température selon le Règlement UE n° 2016/2281.
3 Eau chauffée de 40 à 45 °C, température de l'air extérieur 7°C b.s./6°C b.h.
4 Classe d'efficacité énergétique saisonnière de chauffage à basse température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
5 Efficacité énergétique saisonnière de chauffage à moyenne température avec conditions climatiques moyennes conformément au Règlement UE n. 813/2013.
6 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
7 Unité sans réservoir et pompe.
N.B. (1) Les poids des versions SSL et WP sont rapportés dans le cahier technique.
