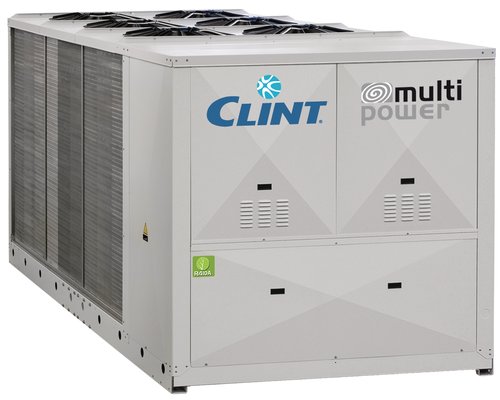

CHA/K 726÷36012

Groupes d'eau glacée et pompes à chaleur air/eau avec ventilateurs axiaux, compresseurs Scroll et échangeur multitubulaire


Les groupes d'eau glacée et pompes à chaleur de la série CHA/K 726÷36012, avec réfrigérant R410A, sont conçus pour répondre aux exigences des espaces de grandes dimensions de type tertiaire ou industriel.
Les unités sont caractérisées par un design multi-compresseur sur double circuit frigorifique, pour garantir de hauts rendements énergétiques, la réduction des courants de crête générés, l'élimination des réservoirs de stockage tampon et un niveau de bruit extrêmement bas. L'utilisation de composants fabriqués en grande série, donc très fiables, et la gestion d'un nombre élevé de compresseurs, permettent le prolongement de la durée de vie utile avec réduction du risque d'arrêt de la machine et la simplification des interventions de maintenance.
Les nouveaux ventilateurs EC Inverter à haute pression et rendement élevé sont disponibles en option.

Les unités pour le froid seul sont conformes à la directive ErP 2021 pour l'application de processus ; pour l'application de confort, elles sont conformes à l'accessoire EC ou ECH (Ventilateurs EC Inverter). Les modèles de pompe à chaleur 726÷13010 sont conformes à la directive ErP ; les modèles 15010÷36012 sont conformes à l'accessoire EC ou ECH (Ventilateurs EC Inverter).
Sur demande, les unités peuvent être fournies avec réfrigérant R452B ou R454B.

Versions

CHA/K - Froid seul
CHA/K/WP - Pompe à chaleur réversible
CHA/K/SSL - Froid seul super silencieuse
CHA/K/WP/SSL - Pompe à chaleur réversible super silencieuse

Power range

200-1062 kW
57,0-302 Ton

Caractéristiques

Structure autoportante en tôle galvanisée avec une protection supplémentaire assurée par un revêtement en poudre de polyester.
Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance de carter.
Ventilateurs axiaux, directement accouplés à des moteurs à rotor externe.
Condenseur composé de batteries à ailettes avec tuyaux en cuivre et ailettes en aluminium.
Évaporateur multitubulaire, avec deux circuits indépendants côté réfrigérant et un côté eau, avec pressostat différentiel côté eau.
Circuit frigorifique équipé de vannes sur la ligne liquide pour les modèles 1048÷36012.
Vanne d'expansion électronique.
Manomètres électroniques de haute et basse pression.
Réfrigérant R410A. Disponible sur demande avec R452B et R454B.
Interrupteur du tableau électrique avec verrouillage de sécurité, fusibles ou disjoncteurs, protection thermique pour compresseurs et contacteurs thermiques pour ventilateurs.
Système de commande et de contrôle à microprocesseur.

Accessoires

Accessoires montés en usine

IM Interrupteurs magnétothermiques
RE Relais de tension minimale et maximale réglable et contrôle de phases
SL Silencieux unité
RFM Robinet du circuit frigorifique sur la ligne de sortie
RFL Robinet du circuit frigorifique sur la ligne de liquide
CT Contrôle condensation jusqu'à 0 °C
CC Contrôle condensation jusqu'à -20 °C
BT Dispositif pour fonctionnement à basse température de l'eau
EC Ventilateurs EC Inverter
ECH Ventilateurs EC Inverter à haute pression
HR Désurchauffeur
HRT/S Récupérateur de chaleur totale en série
HRT/P Récupérateur de chaleur totale en parallèle
TX Batterie avec ailettes pré-vernies
EW Raccords hydrauliques externes
PU Simple pompe de circulation
PUI Simple pompe de circulation Inverter
PD Double pompe de circulation
PDI Double pompe de circulation Inverter
GS Joint de la simple pompe de circulation pour glycol >30%
GD Joints double pompe de circulation pour glycol >30%
FE Résistance antigel évaporateur
SS Démarrage progressif
WM Web Monitoring - Contrôle à distance sans fil (4G)
IS Protocole Modbus RTU, interface sérielle RS485
IST Protocole Modbus TCP/IP, porte Ethernet
ISBT Protocole BACnet IP, port Ethernet
ISB1 Protocole BACnet MSTP, interface sérielle RS485, avec certification BTL.
ISBT1 Protocole BACnet IP, port Ethernet, avec certification BTL.
ISS Protocole SNMP, porte Ethernet
MTS Gestion du réseau Master/Slave
IAV Set-point éloigné avec signal 0-10V
IAA Set-point éloigné avec signal 4-20mA
IAS Signal éloigné pour activation deuxième set-point
IDL Limite de demande à entrée numérique
MN Manomètres de haute et basse pression

Accessoires fournis séparément

CR Panneau de commande à distance
RP Grilles de protection batteries
AG Plots anti-vibrations en caoutchouc
AM Plots anti-vibrations à ressort
FL Fluxostat

Technical data

			726	786	826	906	1048	1128	1208	13010	15010	16812	18012	24012	27012	30012	33012	36012
Refroidissement	Puissance frigorifique (1)	kW	200	224	248	270	302	328	367	404	445	510	551	684	766	862	961	1062
Refroidissement	EER (1)		2,86	2,80	2,88	2,78	2,88	2,85	3,03	2,97	2,82	2,93	2,96	2,74	2,73	2,81	2,83	2,88
Refroidissement (EN14511)	Puissance frigorifique (1)	kW	199	223	247	269	301	326	365	403	444	508	549	682	763	858	958	1058
	EER (1)		2,80	2,75	2,84	2,74	2,84	2,79	2,97	2,94	2,79	2,89	2,92	2,71	2,69	2,76	2,79	2,84
	SEER (2)		3,80	3,83	3,96	3,99	3,85	3,96	4,07	4,27	4,31	4,29	4,31	4,32	4,33	4,31	4,34	4,32
	Efficacité Énergétique (2)	%	149	150	155	157	151	155	160	168	169	169	169	170	170	169	171	170
	SEER avec accessoire EC ou ECH (2)		4,13	4,11	4,17	4,22	4,15	4,23	4,34	4,56	4,56	4,55	4,55	4,56	4,55	4,56	4,55	4,55
	Rendement énergétique avec accessoire EC ou ECH (2)	%	162	161	164	166	163	166	171	179	179	179	179	179	179	179	179	179
Chauffage	Puissance thermique (3)	kW	229	252	280	304	336	362	401	442	512	581	626	791	878	981	1100	1222
Chauffage	COP (3)		3,09	3,04	3,08	2,87	3,08	2,94	3,08	3,05	3,07	3,12	3,07	3,08	3,05	3,10	3,12	3,15
Chauffage (EN14511)	Puissance thermique (3)	kW	229	252	280	305	336	363	402	443	513	582	627	792	879	982	1101	1223
	COP (3)		3,09	3,04	3,08	2,86	3,07	2,93	3,07	3,04	3,06	3,12	3,06	3,07	3,04	3,10	3,11	3,14
	SCOP (4)		3,22	3,20	3,21	3,22	3,21	3,22	3,23	3,21	3,20	3,19	3,19	3,19	3,19	3,19	3,19	3,19
	Efficacité Énergétique (4)	%	126	125	125	126	125	126	126	125	125	125	125	125	125	125	125	125
Compresseur	Quantité	N°	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	6+6	6+6	6+6	6+6	6+6
Compresseur	Étages de puissance	N°	6	6	6	6	8	8	8	8	8	10	10	10	10	10	10	10
Évaporateur	Débit d'eau	l/s	9,44	10,58	11,71	12,75	14,26	15,49	17,33	19,08	21,01	24,08	26,02	32,30	36,17	40,71	45,38	50,15
	Pertes de charge	kPa	45	42	45	50	48	56	55	45	33	43	54	46	55	62	47	52
	Raccords hydrauliques	DN	100	100	100	100	100	100	100	125	125	125	125	150	150	150	150	150
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Courant max. de fonctionnement	A	152	166	179	191	216	233	250	274	316	350	375	485	545	598	676	746
	Courant max. de crête	A	276	299	347	359	349	401	418	407	484	518	543	662	759	812	938	1007
Unité avec pompe	Pression statique utile pompe	kPa	150	140	195	170	180	165	150	140	135	165	150	130	150	125	125	95
Unité avec pompe	Raccords hydrauliques	DN	100	100	100	100	100	100	100	100	100	100	100	150	150	150	150	150
Pression sonore	Version STD (5)	dB(A)	70	70	70	72	72	72	73	73	72	73	75	76	76	76	76	77
	Avec accessoire SL (5)	dB(A)	67	67	67	69	69	69	69	70	69	70	72	73	73	73	73	74
	Version SSL (5)	dB(A)	64,0	64,0	64,0	66,0	65,0	65,0	67,0	66,0	66,0	67,0	69,0	70,0	69,0	70,0	---	---
Poids	Poids de transport	kg	1703	1723	1813	2003	2253	2532	2642	2691	3283	3383	3565	3840	4385	4705	5210	5330
Poids	Poids en fonctionnement	kg	1750	1770	1860	2050	2310	2600	2710	2780	3380	3480	3670	3970	4540	4860	5470	5590

Dimensions

			726	786	826	906	1048	1128	1208	13010	15010	16812	18012	24012	27012	30012	33012	36012
L	STD	mm	2800	2800	2800	2800	4000	4000	4000	4000	5000	5000	5000	5000	6200	6200	7200	7200
L	SSL	mm	2800	2800	2800	2800	4000	4000	4000	4000	5000	5000	5000	6200	7200	7200	---	---
W	STD/SSL	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD/SSL	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100

Remarques

1 Eau glacée de 12 à 7 °C, température air extérieur 35 °C.
2 Efficacité énergétique saisonnière du refroidissement à basse température selon le Règlement UE n° 2016/2281.
3 Eau chauffée de 40 à 45 °C, température de l'air extérieur 7°C b.s./6°C b.h.
4 Efficacité énergétique saisonnière de chauffage à basse température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
5 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
N.B. (1) Les poids des versions SSL et WP sont rapportés dans le cahier technique.
