CHA/K/AF 182-P÷604-P

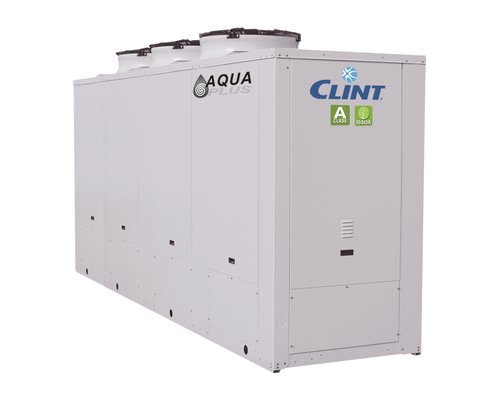

Groupes d'eau glacée et pompes à chaleur air/eau à haut rendement avec ventilateurs axiaux, compresseurs Scroll et échangeur à plaques


Les groupes d'eau glacée et pompes à chaleur de la série CHA/K/AF 182-P÷604-P, avec réfrigérant R410A à haut rendement, sont conçus pour répondre aux exigences des espaces de dimension moyenne de type tertiaire ou industriel.
Ils sont utilisés, combinés à des unités terminales, pour la climatisation ou le chauffage des locaux, ou pour éliminer la chaleur générée au cours de processus industriels ; ils sont disponibles avec connexion RS485 ModBus.
Équipés de ventilateurs axiaux, compresseurs Scroll et échangeurs à plaques, en version super silencieuse aussi, ils peuvent être complétés par un circuit hydraulique avec réservoir, avec pompe, avec réservoir et pompe.
Les nouveaux ventilateurs EC Inverter à haute pression et rendement élevé sont disponibles en option pour installation canalisée à l'intérieur.

Les unités sont conformes à la directive ErP.
Sur demande, les unités peuvent être fournies avec réfrigérant R452B ou R454B.

Versions

CHA/K/AF - Froid seul
CHA/K/AF/WP - Pompe à chaleur réversible
CHA/K/AF/SSL - Froid seul super silencieuse
CHA/K/AF/WP/SSL - Pompe à chaleur réversible super silencieuse

Power range

51,0-183 kW
15,0-52,0 Ton

Caractéristiques

Structure autoportante en tôle galvanisée avec une protection supplémentaire assurée par un revêtement en poudre de polyester.
Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance de carter.
Ventilateurs axiaux, directement accouplés à des moteurs à rotor externe.
Condenseur composé d'une batterie à ailettes en aluminium et tuyaux en cuivre.
Évaporateur du type à plaques soudo-brasées en acier inox AISI 316, avec un circuit sur le côté réfrigérant et un sur le côté eau dans les modèles 182-P÷453-P, deux circuits indépendants sur le côté réfrigérant et un sur le côté eau dans les modèles 524-P÷604-P, équipé de pressostat différentiel côté eau. Dans les unités pompe à chaleur, la résistance antigel est de série.
Réfrigérant R410A. Disponible sur demande avec R452B et R454B.
Tableau électrique avec interrupteur général avec blocage de porte ; fusibles ; relais thermiques de protection pour les compresseurs et contacteurs thermiques pour les ventilateurs.
Fonctionnement en chauffage avec température de l'air extérieur jusqu'à -15 °C.
Système de commande et de contrôle à microprocesseur.

Accessoires

Accessoires montés en usine

IM Interrupteurs magnétothermiques
RE Relais de tension minimale et maximale réglable et contrôle de phases
SL Silencieux unité
RFM Robinet du circuit frigorifique sur la ligne de sortie
RFL Robinet du circuit frigorifique sur la ligne de liquide
CT Contrôle condensation jusqu'à 0 °C
CC Contrôle condensation jusqu'à -20 °C
BT Dispositif pour fonctionnement à basse température de l'eau
EC Ventilateurs EC Inverter
ECH Ventilateurs EC Inverter à haute pression
DS Désurchauffeur
RT Récupérateur de chaleur totale
TX Batterie avec ailettes pré-vernies
SI Réservoir tampon
PS Simple pompe de circulation
PSI Simple pompe de circulation Inverter
PD Double pompe de circulation
PDI Double pompe de circulation Inverter
GS Joint de la simple pompe de circulation pour glycol >30%
GD Joints double pompe de circulation pour glycol >30%
FE Résistance antigel évaporateur
FA Résistance antigel réservoir
SS Démarrage progressif
IS Protocole Modbus RTU, interface sérielle RS485
IAV Set-point éloigné avec signal 0-10V
IAA Set-point éloigné avec signal 4-20mA
IAS Signal éloigné pour activation deuxième set-point
IDL Limite de demande à entrée numérique
HYM Gestion des systèmes hybrides
DHW Gestion de l'eau chaude sanitaire
MN Manomètres de haute et basse pression

Accessoires fournis séparément

CR Panneau de commande à distance
RP Grilles de protection batteries
AG Plots anti-vibrations en caoutchouc
AM Plots anti-vibrations à ressort

Technical data

			182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
Refroidissement	Puissance frigorifique (1)	kW	51,1	59,1	67,2	76,6	87,9	100	115	133	156	183
	Puissance absorbée (1)	kW	16,0	18,5	20,9	24,2	27,6	31,0	35,8	41,5	48,3	56,9
	EER (1)		3,19	3,19	3,22	3,17	3,18	3,23	3,21	3,20	3,23	3,22
Refroidissement (EN14511)	Puissance frigorifique (1)	kW	51,0	58,9	67,1	76,4	87,6	99,7	115	133	156	183
	Puissance absorbée (1)	kW	16,3	18,8	21,2	24,6	28,1	31,5	36,3	42,2	48,9	57,5
	EER (1)		3,13	3,14	3,17	3,11	3,12	3,17	3,16	3,14	3,18	3,18
	SEER (2)		4,17	4,21	4,20	4,19	4,19	4,22	4,25	4,16	4,16	4,18
	Efficacité Énergétique (2)	%	164	165	165	165	165	166	167	163	163	164
Chauffage (EN14511)	Efficacité Énergétique (3)	%	131	130	129	134	135	131	132	131	130	130
	Puissance thermique (4)	kW	55,6	64,3	73,1	83,4	95,7	109	124	144	169	198
	Puissance absorbée (4)	kW	17,2	19,8	22,4	25,9	29,5	33,2	38,3	44,2	51,7	60,5
	COP (4)		3,24	3,25	3,27	3,22	3,25	3,30	3,24	3,26	3,27	3,28
	SCOP (3)		3,36	3,32	3,31	3,43	3,45	3,35	3,37	3,34	3,33	3,32
	Classe Énergétique (5)		A+	A+	A+	A+	-	-	-	-	-	-
Chauffage	Puissance thermique (4)	kW	55,4	64,1	72,9	83,1	95,3	109	124	144	169	198
	Puissance absorbée (4)	kW	16,8	19,4	22,0	25,4	28,8	32,5	37,7	43,4	51,0	59,7
	COP (4)		3,30	3,30	3,31	3,27	3,31	3,35	3,29	3,32	3,31	3,32
Compresseur	Quantité	n°	2	2	2	2	2	3	3	3	4	4
	Circuits frigorifiques	n°	1	1	1	1	1	1	1	1	2	2
	Étages de puissance	n°	2	2	2	2	2	3	3	3	4	4
Évaporateur	Débit d'eau	l/s	2,44	2,82	3,20	3,65	4,19	4,77	5,48	6,34	7,44	8,72
	Pertes de charge	kPa	43	42	33	41	49	42	37	46	35	31
	Raccords hydrauliques	"G	1 ½"	1 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Courant max. de fonctionnement	A	41	44	55	60	67	79	90	101	120	135
	Courant max. de crête	A	164	166	179	192	235	202	222	268	252	302
Unité avec réservoir et pompe	Pression statique utile pompe	kPa	140	135	135	120	130	180	175	160	160	150
	Contenu d'eau réservoir	l	400	400	400	400	400	400	400	400	600	600
	Raccords hydrauliques	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Pression statique utile ventilateur ECH	Versions STD	Pa	70	60	100	80	75	80	80	80	75	65
Pression statique utile ventilateur ECH	Versions SSL	Pa	70	60	95	90	80	80	80	80	---	---
Pression sonore	Versions STD (6)	dB(A)	63	64	66	66	67	67	67	68	68	68
Pression sonore	Avec accessoire SL (6)	dB(A)	61	62	64	64	65	65	65	66	66	66
Poids	Poids de transport (7)	kg	574	606	625	679	728	836	973	1015	1305	1367
Poids	Poids en fonctionnement (7)	kg	576	612	630	684	734	842	981	1022	1314	1376

Dimensions

			182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
L	STD	mm	2350	2350	2350	2350	2350	3550	3550	3550	4700	4700
L	SSL	mm	2350	2350	2350	3550	3550	3550	4700	4700	---	---
W	STD-SSL	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
H	STD	mm	1950	2250	2250	2250	2250	1950	2250	2250	2250	2250
H	SSL	mm	1950	2250	2250	1950	1950	2250	2250	2250	---	---

Remarques

1 Eau glacée de 12 à 7 °C, température air extérieur 35 °C.
2 Efficacité énergétique saisonnière du refroidissement à basse température selon le Règlement UE n° 2016/2281.
3 Classe d'efficacité énergétique saisonnière de chauffage à basse température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
4 Eau chauffée de 40 à 45 °C, température de l'air extérieur 7°C b.s./6°C b.h.
5 Efficacité énergétique saisonnière de chauffage à moyenne température avec conditions climatiques moyennes conformément au Règlement UE n. 813/2013.
6 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
7 Unité sans réservoir et pompe.
N.B. (1) Les poids des versions SSL et WP sont rapportés dans le cahier technique.
