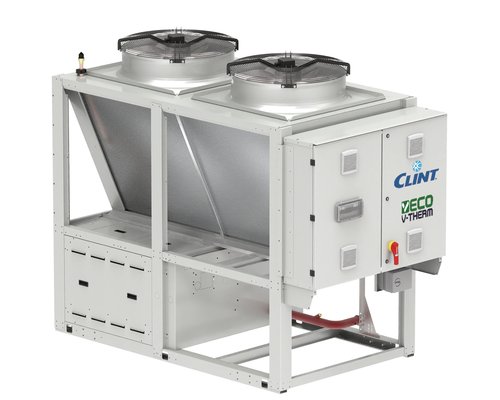

CHV/P/MC 152-P÷756-P

Groupes d'eau glacée air/eau avec ventilateurs axiaux, compresseurs Scroll et échangeur à plaques.

ECO V-THERM is the new range of air cooled liquid Chillers designed for high performance while respecting the environment.
The liquid Chillers of the CHV/P/HE/MC 152-P÷756-P series, with R290 refrigerant, are designed to satisfy the needs of medium-sized service sector or industrial ambients.
Ils sont utilisés, combinés à des unités terminales, pour la climatisation ou le chauffage des locaux.
Grâce à l’utilisation du réfrigérant naturel R290, dont le PRG est extrêmement faible, elles répondent aux réglementations environnementales européennes actuelles et futures, alliant rendement et durabilité.
Microchannel condensing coils minimise the amount of refrigerant required in the units.
Les unités sont conformes à la directive ErP.

Versions

CHV/P/MC - Froid seul avec batteries MICRO-CANAL

Power range

48,0-220 kW
14,0-63,0 Ton

Caractéristiques

Structure autoportante en tôle galvanisée avec une protection supplémentaire assurée par un revêtement en poudre de polyester.
Le boîtier du compresseur est logé sur le côté de l’unité opposé au tableau électrique et équipé d’un ventilateur d’extraction certifié ATEX, installé au fond du compartiment.
Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance de carter.
Ventilateurs axiaux, directement accouplés à des moteurs à rotor extérieur.
Condenseur constitué de batteries a Micro-canal entièrement en aluminium positionnées dans une géométrie en forme de V.
Évaporateur à plaques soudo-brasées en acier inox AISI 316 avec une (mod. 152-P÷383-P) ou deux (mod. 404-P÷756-P) circuits indépendants sur le côté réfrigérant et un sur le côté eau.
Circuit frigorifique équipé de vannes sur la ligne liquide.
Vanne d'expansion électronique.
Manomètres électroniques de haute et basse pression.
Réfrigérant R290.
Contrôle de Condensation inclus : dispositif électronique proportionnel pour le fonctionnement continu et efficace de l'unité. Ce dispositif garantit en outre un niveau sonore réduit, surtout durant les heures nocturnes. Il est constitué d'un régulateur de vitesse de rotation des ventilateurs en continu, d'un transducteurs de haute/basse pression dans le circuit frigorifique et d'une résistance électrique dans le tableau électrique.
Interrupteur du tableau électrique avec verrouillage de sécurité, disjoncteurs, protection thermique pour compresseurs et contacteurs thermiques pour ventilateurs.
Système de commande et de contrôle à microprocesseur.

Accessoires

Accessoires montés en usine

RE Relais de tension minimale et maximale réglable et contrôle de phases
SL Silencieux unité
BT Dispositif pour fonctionnement à basse température de l'eau
BTA Dispositif pour fonctionnement à basse température de l'aire extérieur
EC Ventilateurs EC Inverter
DS Désurchauffeur
TXB Batterie avec traitement époxydique
SI Réservoir tampon
PS Simple pompe de circulation
PSI Simple pompe de circulation Inverter
PD Double pompe de circulation
PDI Double pompe de circulation Inverter
GS Joint de la simple pompe de circulation pour glycol >30%
GD Joints double pompe de circulation pour glycol >30%
FE Résistance antigel évaporateur
FX Résistance antigel évaporateur et tuyaux
FQ Résistance antigel évaporateur, réservoir et tuyaux
FZ Résistance antigel évaporateur, simple pompe et tuyaux
FH Résistance antigel évaporateur, double pompe et tuyaux
FU Résistance antigel évaporateur, réservoir, simple pompe et tuyaux
FD Résistance antigel évaporateur, réservoir, double pompe et tuyaux
SS Démarrage progressif
WM Web Monitoring - Contrôle à distance sans fil (4G)
IS Protocole Modbus RTU, interface sérielle RS485
IST Protocole Modbus TCP/IP, porte Ethernet
ISB1 Protocole BACnet MSTP, interface sérielle RS485, avec certification BTL.
ISBT1 Protocole BACnet IP, port Ethernet, avec certification BTL.
ISS Protocole SNMP, porte Ethernet
MTS Gestion du réseau Master/Slave
IAV Set-point éloigné avec signal 0-10V
IAA Set-point éloigné avec signal 4-20mA
IAS Signal éloigné pour activation deuxième set-point
IDL Limite de demande à entrée numérique
LDS Capteur de détection de fuites R290
RP Grilles de protection batteries

Accessoires fournis séparément

CR Panneau de commande à distance
FL Fluxostat
AG Plots anti-vibrations en caoutchouc
AM Plots anti-vibrations à ressort

Technical data

			152-P	182-P	202-P	252-P	303-P	383-P	404-P	504-P	606-P	756-P
Refroidissement	Puissance frigorifique (1)	kW	48,4	54,3	67,3	76,5	92,2	110	141	152	189	220
	Puissance absorbée (1)	kW	16,2	18,0	21,3	23,2	29,3	35,9	42,5	46,0	58,9	71,3
	EER (1)		2,99	3,02	3,16	3,30	3,15	3,06	3,32	3,30	3,21	3,09
Refroidissement (EN14511)	Puissance frigorifique (1)	kW	48,3	54,2	67,2	76,4	92,0	110	141	152	189	220
	EER (1)		2,95	2,98	3,13	3,26	3,11	3,04	3,28	3,26	3,18	3,05
	SEER (2)		4,10	4,12	4,13	4,12	4,13	4,11	4,19	4,16	4,21	4,18
	Efficacité Énergétique (2)	%	161	162	162	162	162	161	165	163	165	164
Compresseur	Quantité	N°	2	2	2	2	3	3	4	4	6	6
	Circuits frigorifiques	N°	1	1	1	1	1	1	2	2	2	2
	Étages de puissance	N°	2	2	2	2	3	3	4	4	6	6
Évaporateur	Débit d'eau	l/s	2,31	2,59	3,21	3,65	4,39	5,24	6,72	7,24	9,01	10,50
	Pertes de charge	kPa	26,7	26,0	20,3	21,2	26,2	15,0	27,2	30,6	22,8	25,3
	Raccords hydrauliques	DN	2"	2"	2"	2"	2"	2"	2"1/2	2"1/2	3"	3"
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Courant max. de fonctionnement	A	52	56	63	74	91	108	126	149	182	215
	Courant max. de crête	A	175	175	183	238	210	271	246	313	301	379
Unité avec pompe	Pression statique utile pompe	kPa	158	154	149	139	118	109	168	159	147	126
Unité avec pompe	Raccords hydrauliques	DN	2"	2"	2"	2"	2"	2"	2"1/2	2"1/2	3"	3"
Puissance sonore	Version STD (3)	dB(A)	83	83	85	85	86	86	88	88	89	89
Puissance sonore	Avec accessoire SL (3)	dB(A)	82	82	84	84	85	85	86	86	87	87
Poids	Poids de transport	kg	807	816	1065	1074	1143	1162	1896	1906	2071	2096
Poids	Poids en fonctionnement	kg	810	820	1070	1080	1150	1170	1910	1920	2090	2120

Dimensions

			152-P	182-P	202-P	252-P	303-P	383-P	404-P	504-P	606-P	756-P
L	STD	mm	1600	1600	2600	2600	2600	2600	5000	5000	5000	5000
W	STD	mm	1350	1350	1350	1350	1350	1350	1350	1350	1350	1350
H	STD	mm	2160	2160	2160	2160	2160	2160	2160	2160	2160	2160

Remarques

1 Eau glacée de 12 à 7 °C, température air extérieur 35 °C.
2 Efficacité énergétique saisonnière du refroidissement à basse température selon le Règlement UE n° 2016/2281.
3 Niveau de puissance sonore selon la norme ISO 3744 et la réglementation Eurovent 8/1.
