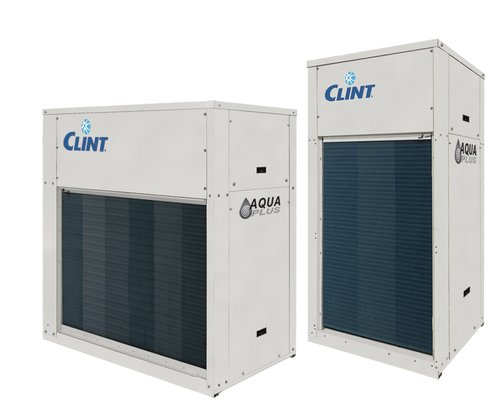

CRA/IK/A 51÷131

Groupes d'eau glacée et pompes à chaleur air/eau à haut rendement avec ventilateurs EC Inverter Plug-Fan , compresseur Scroll Inverter et échangeur à plaques pour installation à l'intérieur canalisée


Les groupes d'eau glacée et les pompes à chaleur pour installation à l'intérieur CRA/IK/A 51÷131 à haut rendement, avec réfrigérant R410A et ventilateurs EC Inverter Plug-Fans, sont conçus pour répondre aux exigences de petits et moyens espaces de types résidentiel ou tertiaire, lorsque le positionnement de l'unité à l'extérieur des bâtiments s'avère difficile.
Avec la structure peraluman, exempts de corrosion au fil du temps, sont combinés à des unités terminales ou à des échangeurs de chaleur intermédiaires pour le refroidissement des processus industriels.
Ces unités présentent des détails et des modifications de la conception qui en permettent une utilisation immédiate et efficace, ainsi qu'un niveau sonore très bas et une pression statique utile remarquable du ventilateur.
Une large gamme d'accessoires, montés en usine ou fournis séparément, complètent l'extrême polyvalence et la fonctionnalité de la série.

Les unités sont conformes à la directive ErP.
Sur demande, les unités peuvent être fournies avec réfrigérant R452B ou R454B.

Versions

CHA/IK/A - Froid seul
CRA/IK/A/WP - Pompe à chaleur réversible

Power range

12,0-36,0 kW
3,5-10,0 Ton

Caractéristiques

Structure autoportante en tôle d'acier peint. Compartiment de compresseurs insonorisé (51÷131).
Compresseur Scroll DC INVERTER avec protection thermique interne, résistance du carter et couverture d'insonorisation (51÷131).
Ventilateur de type PLUG-FAN EC INVERTER à aubes inclinées vers l'arrière et haut rendement avec réglage électronique de la vitesse.
Condenseur composé d'une batterie à ailettes en aluminium et tuyaux en cuivre, avec bac des condensats pour la version pompe à chaleur.
Évaporateur à plaques soudo-brasées en acier inox AISI 316, avec un pressostat différentiel côté eau. Dans les unités pompe à chaleur, la résistance antigel est de série.
Vanne d'expansion électronique.
Réfrigérant R410A. Disponible sur demande avec R452B et R454B.
Tableau électrique avec interrupteur général avec blocage de porte, fusibles, contacteur à distance compresseur (21÷81) et contacteur à distance pompe.
Contrôle de Condensation inclus : dispositif électronique proportionnel pour le fonctionnement continu et efficace de l'unité avec température de l'air extérieur jusqu'à 0 °C en refroidissement. Ce dispositif garantit en outre un niveau sonore réduit, surtout durant les heures nocturnes. Il est constitué d'un régulateur de vitesse de rotation des ventilateurs et de transducteurs de haute et basse pression dans le circuit frigorifique.
Fonctionnement en chauffage avec température de l'air extérieur jusqu'à -15 °C.
Système de commande et de contrôle à microprocesseur.
Fonctions avancées : point de consigne à distance avec signal 0-10V, point de consigne à distance avec signal 4-20mA, signal à distance permettant un deuxième point de consigne, limitation de la puissance à partir de l'entrée numérique, gestion des systèmes hybrides, gestion de la production d'eau chaude sanitaire.

Accessoires

Accessoires montés en usine

BT Dispositif pour fonctionnement à basse température de l'eau
TX Batterie avec ailettes pré-vernies
PS Simple pompe de circulation
GS Joint de la simple pompe de circulation pour glycol >30%
FE Résistance antigel évaporateur

Accessoires fournis séparément

CR Panneau de commande à distance
IS Protocole Modbus RTU, interface sérielle RS485
RP Grilles de protection batteries
AG Plots anti-vibrations en caoutchouc

Technical data

			51	61	71	81	91	101	131
Refroidissement	Puissance frigorifique (1)	kW	12,4	15,7	19,0	22,4	25,8	30,5	35,9
	Puissance absorbée (1)	kW	4,3	5,4	6,5	7,7	9,3	10,3	12,1
	EER (1)		2,88	2,91	2,92	2,91	2,77	2,96	2,97
Refroidissement (EN14511)	Puissance frigorifique (1)	kW	12,4	15,7	19,0	22,3	25,8	30,4	35,8
	Puissance absorbée (1)	kW	3,9	5,1	6,2	7,4	8,4	9,4	11,3
	EER (1)		3,14	3,10	3,07	3,02	3,08	3,24	3,18
	SEER (2)		4,32	4,30	4,23	4,33	4,32	4,10	4,12
	Efficacité Énergétique (2)	%	170	169	166	170	170	161	162
Chauffage	Puissance thermique (3)	kW	14,1	17,5	20,9	24,8	28,7	34,3	40,4
	Puissance absorbée (3)	kW	4,5	5,4	6,4	7,5	9,4	10,7	12,6
	COP (3)		3,13	3,24	3,27	3,31	3,05	3,21	3,21
Chauffage (EN14511)	Puissance thermique (3)	kW	14,2	17,6	21,0	24,9	28,8	34,4	40,5
	Puissance absorbée (3)	kW	4,2	5,1	6,1	7,2	8,5	9,8	11,8
	COP (3)		3,40	3,46	3,44	3,45	3,39	3,50	3,43
	SCOP (4)		3,58	3,57	3,68	3,70	3,91	4,08	3,79
	Efficacité Énergétique (4)	%	140	140	144	145	153	160	149
	Classe Énergétique (5)		A+	A+	A+	A+	A++	A++	A+
	SCOP (6)		2,89	2,84	2,87	2,86	2,92	2,93	2,90
	Efficacité Énergétique (6)	%	113	111	112	111	114	114	113
	Classe Énergétique (7)		A+	A+	A+	A+	A+	A+	A+
Compresseur	Quantité	n°	1	1	1	1	1	1	1
Évaporateur	Débit d'eau	l/s	0,59	0,75	0,91	1,07	1,23	1,45	1,71
	Pertes de charge	kPa	25	20	29	30	20	29	31
	Raccords hydrauliques	"G	1 ¼"	1 ¼"	1 ¼"	1 ¼"	1 ¼"	1 ¼"	1 ¼"
Haute pression ventilateur		Pa	115	115	115	115	150	150	150
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
	Courant max. de fonctionnement	A	14	14	16	19	22	22	25
	Courant max. de crête	A	9	9	10	11	12	12	13
Unité avec pompe	Pression statique utile pompe	kPa	76	82	70	60	140	115	150
Unité avec pompe	Raccords hydrauliques	"G	1 ¼"	1 ¼"	1 ¼"	1 ¼"	1 ¼"	1 ¼"	1 ¼"
Pression sonore	(8)	dB(A)	58	58	59	61	62	63	64
Poids	Poids de transport	kg	203	213	215	217	353	359	374
Poids	Poids en fonctionnement	kg	205	215	217	219	356	362	377

Dimensions

			51	61	71	81	91	101	131
L	STD	mm	900	900	900	900	1500	1500	1500
W	STD	mm	690	690	690	690	800	800	800
H	STD	mm	1750	1750	1750	1750	1600	1600	1600

Remarques

1 Eau glacée de 12 à 7 °C, température air extérieur 35 °C.
2 Efficacité énergétique saisonnière du refroidissement à basse température selon le Règlement UE n° 2016/2281.
3 Eau chauffée de 40 à 45 °C, température de l'air extérieur 7°C b.s./6°C b.h.
4 Classe d'efficacité énergétique saisonnière de chauffage à basse température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
5 Efficacité énergétique saisonnière de chauffage à moyenne température avec conditions climatiques moyennes conformément au Règlement UE n. 813/2013.
6 Classe d'efficacité énergétique saisonnière de chauffage à moyenne température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
7 Température de l'air extérieur 35 °C ; Température eau entrée / sortie évaporateur 12/7 °C.
8 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
