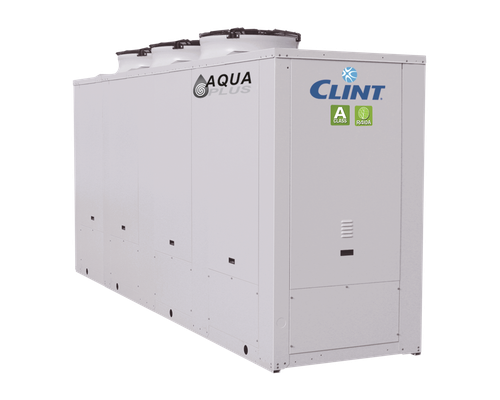

CHA/K/A/WP 182-P÷604-P

POMPES À CHALEUR RÉVERSIBLES AIR/EAU EN CLASSE A AVEC VENTILATEURS AXIAUX, COMPRESSEURS SCROLL ET ÉCHANGEUR À PLAQUES.

CALDO_FREDDO_MIDY.png COMPRESSORE_SCROLL111.png ASSIALE11.png SCAMBIATORE_PIASTRE11.png _icon_aqualogik_technology.png _icon_A_CLASS_2018_heating.png R410A1.png icon_refrigerant_R452B.png icon_refrigerant_R454B.png

Les pompes à chaleur réversibles de la série CHA/K/A/WP 182-P÷604-P, avec réfrigérant R410A et en CLASSE A, sont conçues pour répondre aux exigences des espaces de moyenne dimension de type tertiaire ou industriel.
Elles sont utilisées, associées à des unités terminales, pour le chauffage et la climatisation des locaux et elles sont fournies avec protocole ModBus à travers interface sérielle RS485..
Équipés de ventilateurs axiaux, compresseurs Scroll et échangeurs à plaques, en version super silencieuse aussi, ils peuvent être complétés par un circuit hydraulique avec réservoir, avec pompe, avec réservoir et pompe ou avec technologie AQUALOGIK.
Le système intelligent de contrôle AQUALOGIK optimise le point de consigne de l'eau et module la tension d'alimentation de la pompe et des ventilateurs, ce qui rend superflue l'utilisation du réservoir inertiel ; on obtient ainsi un rendement énergétique élevé, un fonctionnement silencieux, ainsi que des dimensions et des coûts optimisés.
Une large gamme d'accessoires, montés en usine ou fournis séparément, complètent l'extrême polyvalence et la fonctionnalité de la série.
Les nouveaux ventilateurs EC Inverter à haute pression et rendement élevé sont disponibles en option pour installation canalisée à l’intérieur.
Les unités sont conçues pour la production d’eau chaude jusqu’à 55 °C.
Les unités sont conformes à la Règlementation ErP.

Sur demande, les unités peuvent être fournies avec réfrigérant R452B ou R454B.

Versions

  • CHA/K/A/WP - Pompe à chaleur réversible
  • CHA/K/A/WP/SSL - Pompe à chaleur réversible super silencieuse
  • CHA/K/A/WP/ST - Pompe à chaleur réversible avec technologie AQUALOGIK
  • CHA/K/A/WP/SSL/ST - Pompe à chaleur réversible super silencieuse avec technologie AQUALOGIK

Power range

  • 55,7-197 kW
  • 16,0-56,0 Ton

Caractéristiques

  • Structure autoportante en tôle galvanisée et protégée par peinture en poudre de polyester.
  • Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance carter.
  • Ventilateurs axiaux, directement accouplés à des moteurs à rotor externe.
  • Condenseur avec batterie à ailettes avec tuyaux en cuivre et ailettes en aluminium.
  • Évaporateur à plaques soudobrasées en acier inox AISI 316, avec un circuit sur le côté réfrigérant et un sur le côté eau dans les modèles 182-P÷453-P, deux circuits indépendants sur le côté réfrigérant et un sur le côté eau dans les modèles 524-P÷604-P, équipé de pressostat différentiel de l'eau. Dans les unités, la résistance antigel est de série.
  • Réfrigérant R410A. Disponible sur demande avec R452B ou R454B.
  • Tableau électrique avec interrupteur général avec blocage de porte, fusibles, relais thermiques de protection des compresseurs, contacts thermiques pour ventilateurs.
  • En versions ST, circuit hydraulique avec pompe de circulation INVERTER, vanne de sécurité, manomètre et vase d'expansion.
  • Dans les versions ST, contrôle de Condensation inclus : dispositif électronique proportionnel pour le fonctionnement continu et efficace de l’unité avec température de l’air extérieur jusqu’à -20 °C en refroidissement. Ce dispositif garantit en outre un niveau sonore réduit, surtout durant les heures nocturnes. Il est constitué d’un régulateur de vitesse de rotation des ventilateurs en continu, d’un transducteur de haute/basse pression dans le circuit frigorifique et d’une résistance électrique dans le tableau électrique.
  • Fonctionnement en chauffage avec température de l’air extérieur jusqu’à -15 °C.
  • Système de contrôle et de régulation par microprocesseur ( avec technologie AQUALOGIK en versions ST ).
