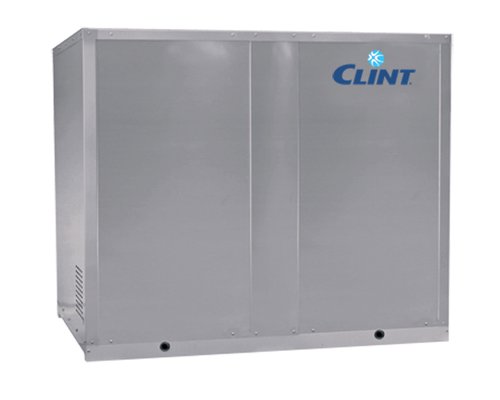

MR 1500÷2500

Modules Hydroniques à Distance avec groupe de pompage


Les modules hydroniques à distance avec groupe de pompage de la série MR 1500÷2500 sont destinés à la résolution des problèmes techniques liés à l'inertie thermique des systèmes de climatisation pour usage résidentiel et industriel.
L'installation d'un réservoir d'eau glacée permet aux unités de réduire les cycles de fonctionnement des compresseurs, augmentant ainsi la durée de vie des machines. On obtient, en outre, une plus grande capacité de l'installation même, une économie considérable de fonctionnement également en utilisant des machines avec des capacités réduites et une plus grande flexibilité, en pouvant travailler avec des températures différentes par rapport à celles du projet. Les cuves sont en acier galvanisé et avec une capacité de 1500 et 2500 litres, sont disponibles avec pompe de circulation ou pompe double et sont dotées de tous les composants pour une installation rapide sur site.

Versions

  • MR 1500 - Avec réservoir de 1 500 l.
  • MR 2500 - Avec réservoir de 2 500 l.

Caractéristiques

  • Une structure autoportante, un cadre en acier peraluman et galvanisée et protégée par peinture en poudre de polyester. Les panneaux, faciles à enlever, permettent l'accès à l'intérieur de l'unité pour des opérations de maintenance et de réparation.
  • Tableau électrique. Disponible uniquement avec l'accessoire pompe de circulation, comprend: interrupteur général avec blocage de porte, disjoncteurs de protection des pompes de circulation, du circuit auxiliaire et des résistances antigel, lampes de signalisation, relais d'interface et bornes pour les connexions externes.
  • Circuit hydraulique avec réservoir tampon isolé, vanne de sécurité, purgeur d'air automatique, vase d'expansion, manomètre, groupe de remplissage automatique, vannes de chargement et vidange de l'eau.

Accessoires montés en usine

  • PU1 Simple pompe de circulation
  • PU2 Simple pompe de circulation
  • PU3 Simple pompe de circulation
  • PU4 Simple pompe de circulation
  • PU5 Simple pompe de circulation
  • PD1 Double pompe de circulation
  • PD2 Double pompe de circulation
  • PD3 Double pompe de circulation
  • PD4 Double pompe de circulation
  • PD5 Double pompe de circulation
  • FA Résistance antigel réservoir
  • FUM Résistance antigel réservoir, simple pompe et tuyaux
  • FDM Résistance antigel réservoir, double pompe et tuyaux
15002500
Groupe de pompageContenu d'eau du réservoirl15002500
Vase d'expansionl2x253x25
Vanne de sécuritébar33
Raccords hydrauliques"G4"4"
Poids de transportVersion STDkg470520
STD+PU1kg513565
STD+PU2kg569617
STD+PU3kg569617
STD+PU4kg634686
STD+PU5kg740796
STD+PD1kg586638
STD+PD2kg696740
STD+PD3kg696740
STD+PD4kg826878
STD+PD5kg1055990
Poids en fonctionnementVersion STDkg19703020
STD+PU1kg20143066
STD+PU2kg20703118
STD+PU3kg20703118
STD+PU4kg21353187
STD+PU5kg22413297
STD+PD1kg20883140
STD+PD2kg21983242
STD+PD3kg21983242
STD+PD4kg23283380
STD+PD5kg25573492
CARACTÉRISTIQUES ÉLECTRIQUES DES POMPES
Puissance absorbée nominalePU1kW33
PU2kW5,55,5
PU3kW7,57,5
PU4kW1515
PU5kW2222
PD1kW66
PD2kW1111
PD3kW1515
PD4kW3030
PD5kW4444
Courant max. de fonctionnementPU1A5,65,6
PU2A1111
PU3A14,614,6
PU4A28,628,6
PU5A40,340,3
PD1A11,211,2
PD2A2222
PD3A29,229,2
PD4A57,257,2
PD5A80,680,6

Dimensions

15002500
LSTDmm19001900
WSTDmm22602260
HSTDmm17801780
