Scheda di regolazione universale con protocolli Modbus RTU e BACNET

Carte de réglage UNIVERSELLE, adaptée à :
• Installation à 2 tuyaux ;
• Installation à 2 tuyaux avec résistance électrique ;
• Installation à 4 tuyaux.

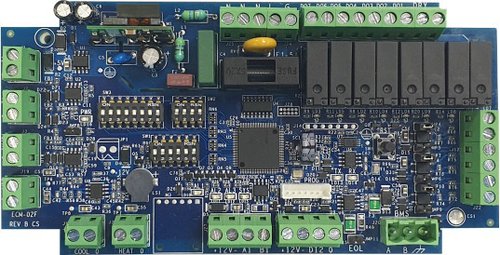

Caractéristiques de la carte UCB1 :
• Permet de créer des réseaux « Master/Slave » ou de connecter les unités au système de centrale de supervision pour la gestion de l’installation.
• Protocole de communication BACNET et Modbus RS485.
• Avec un commutateur Dip d'adressage et un commutateur Dip de configuration.
• Gestion d'unités avec moteur AC à 3 vitesses ou d'unités avec moteur EC ( alternativement, pas simultanément ).
• Gestion de 1 ou 2 vannes On/Off, ou 1 ou 2 vannes modulantes.
• Compatibles avec tous les systèmes de supervision.
• La carte permet de gérer tous les paramètres de l'unité, y compris :
- Vitesses manuelles/AUTO.
- Moteur thermostaté ou toujours allumé.
- Change-over Été/Hiver manuelle/AUTO ( pour les unités à 2 tuyaux, AUTO en fonction de la température de l'eau, avec sonde SNW2 obligatoire ).
• Fonctions supplémentaires : contrôle de la pompe à condensats, contact de présence, contact sec utilisable comme contact de fenêtre ( ou pour le raccordement à une horloge de programmateur externe, ou le raccordement à un interrupteur On/Off externe, etc. ).
• Alimentation électrique : 230Vac-1Ph-50Hz.

Configuration « Master/Slave » :
L'architecture du système comprend les principaux éléments suivants :
• 1 carte UCB1 pour chaque unité à gérer, 32 unités au maximum peuvent être connectées entre elles ( 1 carte doit être configurée comme « Master », les autres comme « Slave » ).
• 1 sonde de température d'air SNA ( obligatoire en l'absence de panneaux IRC ou TRC ) par carte UCB1.
• 1 ou 2 sondes d'eau ( SNW2 Sonde de température d'eau été/hiver, SNW3 Sonde de température d'eau minimum ).
• 1 interface locale ( IRC ou TRC tableaux de commande mural numérique ) à connecter à la carte UCB1 « Master ».

Configuration par communication Modbus ( raccordement de supervision de l’installation) :
L'architecture du système comprend les principaux éléments suivants :
• 1 carte UCB1 pour chaque unité à gérer ( unité locale du réseau ), 32 unités au maximum peuvent être connectées entre elles.
• 1 sonde de température d'air SNA ( obligatoire en l'absence de panneaux IRC ou TRC ) par unité locale.
• 1 ou 2 sondes d'eau ( SNW2 Sonde de température d'eau été/hiver pour UCB1, SNW3 Sonde de température d'eau minimum pour UCB1 ).
• La carte principale UCB1 peut être contrôlée directement à partir du système central, sans qu'il soit nécessaire de recourir à un contrôle local ( IRC ou TRC ).
• Les panneaux IRC ou TRC sont donc en option, seulement si l'on veut laisser à l'utilisateur la possibilité de gérer la régulation localement ( avec des limites de réétalonnage administrées par l'unité centrale ).
• Il est possible de combiner 1 carte UCB1 avec 1 carte MC4 pour créer des groupes d'unités « Master/Slave » pour le réglage d’espaces ouverts. Dans ce cas, la carte UCB1 agit en tant que « Master » ( la seule unité vue dans la zone par le système central ), tandis que les unités connectées à la carte MC4 restent « Slave ».

Caractéristiques des sondes SNA, SNW2, SNW3 :
• SNA :
Sonde de température d’air ( NTC avec câble L= 800 mm ), utilisée pour mesurer la température de l'air entrant ( installée en reprise de l'unité ). Une sonde SNA par carte principale UCB1 est obligatoire en l'absence de panneaux IRC ou TRC.
• SNW2 :
Sonde de température d'eau ÉTÉ/HIVER ( NTC avec câble L= 800 mm ), utilisée pour mesurer la température de l'eau d'entrée ( installée sur le tuyau d'alimentation, avant toute vanne ). La sonde n'est nécessaire que pour les unités à 2 tuyaux et seulement si Change-over Été/Hiver AUTO est nécessaire en fonction de la température de l'eau ( sinon Change-over reste uniquement manuel ). Non requise pour les unités à 4 tuyaux ( dans ce cas, Changeover AUTO avec Zone Neutre ).
• SNW3 :
Sonde de température de l'eau MINIMUM ( NTC avec câble L= 800 mm ), T.SET=32 °C ( installée sur la batterie à eau chaude ). La sonde n'est nécessaire que si la fonction « Température minimale de l'eau » est requise.
