RTA/K/EC/ECO/REC-WH 182÷804

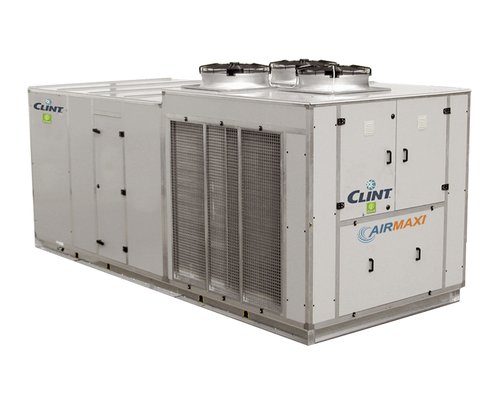

Roof Top double panneau avec compresseurs Scroll, ventilateurs Plug-Fan EC Inverter, Économiseur et Récupérateur de Chaleur Rotatif


Les climatiseurs autonomes monobloc Roof Top double panneau de cette série pour installation externe sont la solution idéale pour la climatisation de grandes surfaces à usage civil telles qu'immeubles, centres commerciaux, restaurants, centres médicaux ou locaux industriels. Equipés de compresseurs Scroll Inverter avec réfrigérant R410A et ventilateurs Plug-Fan EC Inverter. Les ventilateurs de type Plug-Fan EC Inverter à aubes inclinées vers l'arrière à haut rendement énergétique sont gérés par un dispositif électronique en mesure de modifier leur vitesse de rotation pour adapter la pression statique utile à la perte de charge de l'installation.
La structure se compose d'un châssis avec des profils en aluminium extrudés et de panneaux sandwich d'une épaisseur de 50mm, version disponible en froid seul ou pompe à chaleur.
Les filtres, de type plat ou à poches de diverses efficacité, garantissent une haute qualité d'air hygiénique et un confort des plus élevé.
La série ECO/REC-WH dispose d'une grande modularité et peut s'adapter à tous les types d'installation car en plus des sections de base, elle dispose d'un économiseur automatiquement contrôlé à la fois en FREE-COOLING ou FREE-HEATING et d'un RÉCUPÉRATEUR DE CHALEUR ROTATIF à haut rendement en mesure de traiter 100 % du flux d'air total.
Les unités sont conformes à la directive ErP.

Versions

RTA/K/ECO/REC-WH - Froid seul avec ventilateurs Plug-Fan EC Inverter, Économiseur et Récupérateur de Chaleur Rotatif
RTA/K/EC/WP/ECO/REC-WH - Pompe à chaleur réversible avec ventilateurs Plug-Fan EC Inverter, Économiseur et Récupérateur de Chaleur Rotatif

Power range

58,0-252 kW
17,0-72,0 Ton

Caractéristiques

La structure de la base de périmètre est composée d'éléments en acier galvanisé. Le châssis est réalisé avec des profils extrudés en alliage d'aluminium unis par joints à 3 voies. L'assemblage de la base est à double appui pour garantir le passage piétons sur les panneaux arrières, dont l'installation se fait sans l'utilisation de vis en saillie. Les panneaux sandwich de 50 mm d'épaisseur sont en feuille pré-peint; l'étanchéité est assurée par des joints ayant une mémoire de forme pour une étanchéité parfaite même après plusieurs démontages. L'union des sections se fait par tranches cônes et l'étanchéité est assurée par des joints.
Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance de carter.
Condenseur et évaporateur en cuivre et ailettes en aluminium.
Ventilateurs d'entrée et de sortie du type centrifuge, couplés au moteur électrique triphasé via la courroie et de poulie à pas variable.
Ventilateurs de reprise et refoulement de type PLUG-FAN EC INVERTER à aubes inclinées vers l'arrière à rendement énergétique élevé avec moteur à rotor externe et réglage électronique de la vitesse pour s'adapter facilement aux caractéristiques de l'installation.
Vanne d'expansion électronique.
Réfrigérant R410A.
Le tableau électrique comprend : un interrupteur général avec verrouillage de porte ; des fusibles ; des relais thermiques pour protéger les compresseurs ; des thermo-contacts pour les ventilateurs de la section de condensation ; des contacteurs pour les moteurs des ventilateurs de la section de traitement de l'air.
Microprocesseur pour le contrôle automatique de l'unité.

Accessoires

Accessoires montés en usine

IM Interrupteurs magnétothermiques
SL Silencieux unité
RFM Robinet du circuit frigorifique sur la ligne de sortie
RFL Robinet du circuit frigorifique sur la ligne de liquide
CT Contrôle condensation jusqu'à 0 °C
CC Contrôle condensation jusqu'à -20 °C
ECA Ventilateurs EC Inverter dans la section de condensation
TXC Batterie condensante avec ailettes pré-vernies
TXE Batterie évaporante avec ailettes pré-vernies
FT/M6 Filtres à poches souples efficacité ePM10 70% (M6)
FT/M7 Filtres à poches souples efficacité ePM2.5 70% (F7)
FT/M8 Filtres à poches souples ePM1 70% (F8)
FT/R6 Filtres à poches rigides efficacité ePM10 70% (M6)
FT/R7 Filtres à poches rigides efficacité ePM1 50% (F7)
FT/R8 Filtres à poches rigides efficacité ePM1 70% (F8)
FT/E Filtre électrostatique
AT Dispositif d'autorégulation du débit
AT/P Contrôle de régulation de la pression statique constante
AT/C Contrôle de réglage du débit d'air en fonction de la charge
WS2 Batterie à eau chaude avec vanne à 3 voies
EHG Batterie de chauffage à résistance électrique par étages
CH Contrôle enthalpique
SQ Sonde de qualité de l'air
SQO Sonde de qualité de l'air (Co2)
SQV Sonde de qualité de l'air (Co2+VOC)
SSA Systèmes d'assainissement actifs pour l'air et les environnements
PF Pressostat différentiel contrôle filtres
SB Capteur de présence de feu
SC Capteur de fumée
IS Protocole Modbus RTU, interface sérielle RS485
IST Protocole Modbus TCP/IP, porte Ethernet
ISB Protocole BACnet MSTP, interface sérielle RS485
ISBT Protocole BACnet IP, port Ethernet
ISS Protocole SNMP, porte Ethernet
IAV Set-point éloigné avec signal 0-10V
IAA Set-point éloigné avec signal 4-20mA
IAS Signal éloigné pour activation deuxième set-point
IDL Limite de demande à entrée numérique
CP Contacts secs
RP Grilles de protection batteries
MN Manomètres de haute et basse pression

Accessoires fournis séparément

CR Panneau de commande à distance
AG Plots anti-vibrations en caoutchouc

Technical data

			182	202	242	262	302	363	393	453	524	604	804
Refroidissement	Puissance frigorifique (1)	kW	57,9	65,8	77,6	87,4	98,6	113	129	145	168	198	252
Refroidissement	Puissance absorbée (1, 2)	kW	19,4	21,8	24,6	26,2	30,8	37,8	40,4	43,3	54,6	61,5	85,1
Refroidissement (EN14511)	SEER (3)		3,65	3,68	3,86	3,82	3,90	3,84	3,71	3,81	3,88	3,76	3,78
Refroidissement (EN14511)	Efficacité Énergétique (3)	%	143	144	151	150	153	151	145	149	152	147	148
Chauffage	Puissance thermique (4)	kW	60,2	67,2	76,8	88,6	101	115	133	151	173	204	262
Chauffage	Puissance absorbée (4, 2)	kW	16,8	17,9	20,2	22,8	25,2	32,2	34,0	40,0	45,7	50,4	70,5
Chauffage (EN14511)	SCOP (5)		3,22	3,23	3,31	3,31	3,26	3,23	3,20	3,29	3,33	3,32	3,24
Chauffage (EN14511)	Efficacité Énergétique (5)	%	126	126	129	129	127	126	125	129	130	130	127
Section traitement de l'air (version EC)	Débit d'air	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Pression statique utile	Pa	250	250	250	250	250	250	250	250	250	250	250
	Ventilateur	n°	1	1	2	2	2	2	2	2	2	4	4
	Filtre	Tipo	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Section entrée de l'air (version EC)	Débit d'air	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Pression statique utile	Pa	100	100	100	100	100	100	100	100	100	100	100
	Ventilateur	n°	1	1	2	2	2	2	2	2	2	4	4
Section de condensation	Compresseur	n°	2	2	2	2	2	3	3	3	4	4	4
	Circuits frigorifiques	n°	1	1	1	1	1	1	1	1	2	2	2
	Débit d'air	m³/s	6,9	7,1	6,9	6,7	6,7	9,8	14,0	13,9	13,9	13,4	20,0
Batterie à eau chaude	Puissance thermique (6)	kW	85	100	125	125	150	175	200	200	250	300	350
	Pertes de charge côté air	Pa	30	31	31	31	31	30	36	36	35	35	57
	Débit d'eau (6)	l/s	2,03	2,39	2,99	2,99	3,58	4,18	4,78	4,78	5,97	7,17	8,36
	Pertes de charge côté eau	kPa	45	47	48	48	49	44	51	51	53	57	45
	Raccords hydrauliques	"G	1"½	1"½	1"½	1"½	1"½	2"	2"	2"	2"	2 ½"	2 ½"
Résistance électrique	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Puissance thermique	kW	15	21	27	27	27	41	41	41	41	48	55
	Courant absorbé max	A	22	30	39	39	39	59	59	59	59	69	79
	Étages	n°	2	2	2	2	2	4	4	4	4	4	4
Caractéristiques électriques (version EC)	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Courant max. de fonctionnement	A	55	62	74	80	100	105	118	136	162	201	240
	Courant max. de crête	A	166	181	170	195	243	200	232	278	276	343	427
Pression sonore (version EC)	Version EC (7)	dB(A)	68	69	68	68	69	71	72	72	72	72	72
Pression sonore (version EC)	Avec accessoire SL (7)	dB(A)	65	66	65	65	66	68	69	69	69	69	69
Poids (version EC)	Poids de transport	kg	1645	1720	1910	2020	2040	2210	2640	2690	3260	3590	4390
Poids (version EC)	Poids en fonctionnement	kg	1620	1695	1885	1995	2015	2185	2610	2660	3225	3555	4350

Dimensions

			182	202	242	262	302	363	393	453	524	604	804
L	EC	mm	6060	6060	6270	6270	6450	7050	7870	7870	9120	9380	11650
W	EC	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	EC	mm	2100	2340	2340	2340	2340	2340	2340	2340	2340	2510	2510

Remarques

1 Température de l'air en entrée à l'évaporateur 27 °C b.s. / 19 °C b.h.; température de l'air extérieur à 35 °C.
2 En excluant la puissance absorbée par les ventilateurs centrifuges.
3 Efficacité énergétique saisonnière de refroidissement selon le Règlement UE n° 2016/2281.
4 Température de l'air en entrée au condenseur 20 °C; température de l'air extérieur 7 °C b.s./6 °C b.h.
5 Efficacité énergétique saisonnière de chauffage dans des conditions climatiques moyennes conformément au Règlement UE n° 2016/2281.
6 Température de l'air en entrée 20 °C; température de l'eau en entrée 70°C; température de l'eau en sortie 60°C.
7 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
N.B. (1) Les poids des versions WP sont rapportés dans le cahier technique.
