RTA/K/EC/WP 182-R÷453-R

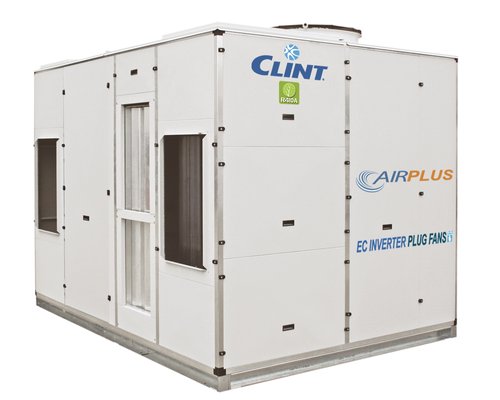

Roof Top simple peau avec compresseurs Scroll et ventilateurs Plug-Fan EC Inverter

caldo_e_freddo1.png COMPRESSORE_SCROLL111.png icon_EC_inverter_PLUG-FAN.png _clint_icon_single_skin.png _icon_THCB_REC_18.png R410A1.png

Les climatiseurs autonomes monoblocs Roof Top simple peau de cette série sont la solution idéale pour le traitement d'air de surfaces moyennes ou grandes à usage civil telles que les immeubles, centres commerciaux, restaurants ou locaux industriels. Equipés de compresseurs Scroll au R410A, ils sont disponibles en version pompe à chaleur et avec Free-cooling à 2 ou 3 volets. Il est équipé sur les lignes de soufflage et de reprise de ventilateurs Plug-Fan EC Inverter à pales incurvées vers l'arrière et à haut rendement énergétique, gérés par un dispositif électronique capable de faire varier la vitesse de rotation pour adapter la hauteur utile à la perte de charge du système. L'unité peut s'adapter facilement aux divers types d'installation, puisqu'il existe 8 configurations possibles pour le positionnement du refoulement et autant pour la reprise de l'air. La structure se compose d'un châssis avec des profils en alliage d'aluminium extrudé et des panneaux prépeints ; en outre, les filtres de type plat, de divers degrés d'efficacité, permettent de maintenir une qualité de l'air appropriée, importante pour les degrés de confort les plus élevés.
L'unité peut être dotée, en option, de l'innovant Récupérateur de Chaleur Thermodynamique Coil-Boost qui permet d'améliorer la puissance et le rendement, aussi bien en refroidissement qu'en chauffage, jusqu'à 15%.
Les unités sont conformes à la directive ErP 2021 avec l'accessoire ECA (ventilateurs EC Inverter dans la section de condensation).

Versions

  • RTA/K/EC/WP - Pompe à chaleur réversible
  • RTA/K/EC/WP/MS - Pompe à chaleur réversible avec section Free-Cooling (à 2 volets)
  • RTA/K/EC/WP/ECO - Pompe à chaleur réversible avec Économiseur (section Free-Cooling à 3 volets)

Power range

  • 65,0-171 kW
  • 19,0-49,0 Ton

Caractéristiques

  • La structure de la base de périmètre est composée d'éléments en acier galvanisé. Le châssis est réalisé avec des profils extrudés en alliage d'aluminium unis par joints à 3 voies. L'assemblage de la base est à double appui pour garantir le passage piétons sur les panneaux arrières, dont l'installation se fait sans l'utilisation de vis en saillie. Les panneaux de périmètre sont en tôle pré laquée: faciles à enlever, permettent l'accès à l'intérieur de l'unité pour des opérations de maintenance et de réparation.
  • Compresseurs Scroll avec voyant d'huile, protection thermique interne et résistance de carter.
  • Condenseur et évaporateur en cuivre et ailettes en aluminium.
  • Ventilateurs de reprise et refoulement de type PLUG-FAN EC INVERTER à aubes inclinées vers l'arrière à rendement énergétique élevé avec moteur à rotor externe et réglage électronique de la vitesse pour s'adapter facilement aux caractéristiques de l'installation.
  • Section traitement de l'air avec panneaux amovibles pour choisir sur le site la configuration de l'entrée et de sortie d'air adapte aux besoins du système.
  • Réfrigérant R410A.
  • Le tableau électrique comprend : un interrupteur général avec verrouillage de porte ; des fusibles ; des relais thermiques pour protéger les compresseurs ; des thermo-contacts pour les ventilateurs de la section de condensation ; des contacteurs pour les moteurs des ventilateurs de la section de traitement de l'air.
  • Microprocesseur pour le contrôle automatique de l'unité.

Accessoires montés en usine

  • IM Interrupteurs magnétothermiques
  • SL Silencieux unité
  • THCB Récupérateur de Chaleur Thermodynamique Coil-Boost (uniquement ECO)
  • RFM Robinet du circuit frigorifique sur la ligne de sortie
  • RFL Robinet du circuit frigorifique sur la ligne de liquide
  • CT Contrôle condensation jusqu'à 0 °C
  • CC Contrôle condensation jusqu'à -20 °C
  • ECA Ventilateurs EC Inverter dans la section de condensation
  • TXC Batterie condensante avec ailettes pré-vernies
  • TXE Batterie évaporante avec ailettes pré-vernies
  • FT6 Filtres plats efficacité M6
  • FT7 Filtres plats efficacité F7
  • FT8 Filtres plats efficacité F8
  • AT Dispositif d'autorégulation du débit
  • AT/P Contrôle de régulation de la pression statique constante
  • AT/C Contrôle de réglage du débit d'air en fonction de la charge
  • WS2 Batterie à eau chaude avec vanne à 3 voies
  • EHG Batterie de chauffage à résistance électrique par étages
  • CH Contrôle enthalpique (uniquement ECO)
  • EX Volet de reprise d'air extérieur (uniquement STD)
  • SQ Sonde de qualité de l'air
  • SSA Systèmes d'assainissement actifs pour l'air et les environnements
  • PF Pressostat différentiel contrôle filtres
  • IS Protocole Modbus RTU, interface sérielle RS485
  • IST Protocole Modbus TCP/IP, porte Ethernet
  • ISB Protocole BACnet MSTP, interface sérielle RS485
  • ISBT Protocole BACnet TCP/IP, port Ethernet
  • ISL Protocole LonWorks, interface sérielle FTT-10
  • ISS Protocole SNMP, porte Ethernet
  • IAV Set-point éloigné avec signal 0-10 V
  • IAA Set-point éloigné avec signal 4-20 mA
  • IAS Signal éloigné pour activation deuxième set-point
  • IDL Limite de demande à entrée numérique
  • CP Contacts secs

Accessoires fournis séparément

  • MN Manomètres de haute et basse pression
  • CS Capots de protection volets
  • CR Panneau de commande à distance
  • RP Grilles de protection batteries
  • AG Plots anti-vibrations en caoutchouc
182-R202-R242-R262-R302-R363-R393-R453-R
ChauffagePuissance thermique (1)kW62,971,181,292,9107123142162
Puissance absorbée (1)(2)kW18,621,725,228,131,038,142,650,1
Chauffage (EN14511)SCOP avec accessoire ECA (3)3,243,263,263,303,303,263,283,28
Rendement énergétique avec accessoire ECA (3)%127127127129129127128128
RefroidissementPuissance frigorifique (4)kW64,973,885,696,8111128147171
Puissance absorbée (4)(2)kW20,924,227,230,035,441,145,954,1
Refroidissement (EN14511)SEER avec accessoire ECA (5)3,533,543,543,583,553,573,653,63
Rendement énergétique avec accessoire ECA (5)%138139139140139140143142
Section traitement de l'airDébit d'airm³/s2,502,783,343,614,444,445,836,67
Pression statique utilePa200200200200200200200200
Ventilateur11112222
FiltreTipoG4G4G4G4G4G4G4G4
Section reprise de l'airDébit d'airm³/s2,002,222,672,893,553,554,725,33
Pression statique utilePa100100100100100100100100
Ventilateur11111111
Section de condensationCompresseur22222333
Circuits frigorifiques11111111
Étages de puissance22222333
Batterie à eau chaudePuissance thermique (6)kW65,468,674,978,984,984,9103110
Pertes de charge côté airPa1619263043436886
Débit d'eau (6)l/s1,561,641,791,892,032,032,462,62
Pertes de charge côté eaukPa1214151718182428
Raccords hydrauliques"G22222222
Résistance électriqueAlimentationV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Puissance thermiquekW2127272740404048
Courant absorbé maxA3039393959595969
Étages22224444
Caractéristiques électriquesAlimentationV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Courant max. de fonctionnementA535665697991110131
Courant max. de crêteA190165188201208215242260
Pression sonoreVersions STD/MS/ECO (7)dB(A)5656606060606161
PoidsPoids de transportkg12801315137013801475157019202020
Poids en fonctionnementkg12651300135513651460155519002000

Dimensions

182-R202-R242-R262-R302-R363-R393-R453-R
LSTD/MS/ECOmm29302930293029302930293039303930
WSTD/MS/ECOmm22002200220022002200220022002200
HSTD/MS/ECOmm23702370237023702370237023702370

Remarques

  • 1 Température de l'air en entrée au condenseur 20 °C; température de l'air extérieur 7 °C b.s./6 °C b.h.
  • 2 En excluant la puissance absorbée par les ventilateurs centrifuges.
  • 3 Efficacité énergétique saisonnière de chauffage dans des conditions climatiques moyennes conformément au Règlement UE n° 2016/2281.
  • 4 Température de l'air en entrée à l'évaporateur 27 °C b.s. / 19 °C b.h.; température de l'air extérieur à 35 °C.
  • 5 Efficacité énergétique saisonnière de refroidissement selon le Règlement UE n° 2016/2281.
  • 6 Température de l'air en entrée 20 °C; température de l'eau en entrée 70°C; température de l'eau en sortie 60°C.
  • 7 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
  • N.B. (1) Les poids des versions MS et ECO sont rapportés dans le cahier technique.
