RCA/Y 8141÷9282

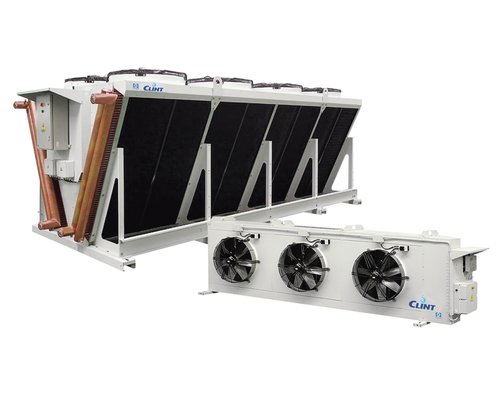

Condenseurs à distance à air avec ventilateurs axiaux

Ces condenseurs à distance à air avec ventilateurs axiaux ont été conçus pour être combinés avec des unités de moto-évaporation préparé pour le réfrigérant R134a.
Disponible en trois configurations selon les exigences du silence : Standards, Silencieuses et Super Silencieuses, les unités sont équipées de ventilateurs axiaux de dernière génération, avec des convoyeurs des motoventilateurs à grand rayon de courbure afin d'éliminer toutes turbulences dans le flux d'air et l'utilisation d'un plénum pour uniformiser la distribution.
Les unités, à l'exception de celles dotées de serpentins en V, peuvent être installées avec une alimentation en air horizontale ou verticale, selon les besoins, et peuvent être équipées de ventilateurs EC à haut rendement.

Sur demande, les unités peuvent être préparées pour le réfrigérant R513A.

Versions

RCA/Y - Unités de refroidissement avec flux d’air horizontal
RCA/Y/EC - Unités de refroidissement avec flux d’air horizontal et ventilateurs EC Inverter
RCA/Y/VX - Unités de refroidissement avec flux d’air vertical
RCA/Y/EC/VX - Unités de refroidissement avec flux d’air vertical et ventilateurs EC Inverter

Power range

21,0-124 m³/s
44266-262421 Cfm

Caractéristiques

Structure en acier galvanisé avec un vernis polyuréthane.
Carénages des motoventilateurs faites avec un grand rayon de courbure afin d'éliminer toutes turbulences dans l'écoulement d'air.
Echangeur de chaleur à tube ondulé pour l'augmentation de surface d'échange de chaleur et ailettes coupées avec une configuration particulière à persienne, pour un coefficient optimal externe d'échange de chaleur.
Réfrigérant R134a. Disponible sur demande avec R513A.
Tableau de distribution avec interrupteur principal, fusibles, câblage du ventilateur, bornes pour connexions externes, régulateur de vitesse du ventilateur via un signal 0-10V.
Tableau de distribution (versions EC) avec interrupteur principal, disjoncteurs, câblage du ventilateur, bornes pour connexions externes, bornes pour signal 0-10V pour la régulation du ventilateur.

Technical data

			8141	8151	8161	8171	8172	8251	8261	8271	8281	8282	9271	9272	9281	9282
Ventilateur	Débit d'air	m³/s	20,9	26,1	31,3	39,1	36,5	49,7	64,5	75,2	86,0	79,6	96,7	102	111	124
Ventilateur	Quantité	N°	4	5	6	7	7	10	12	14	16	16	14	14	16	16
Connexions	Entrée	Ø mm	64	64	76	76	76	2 x 64	2 x 76	2 x 76	2 x 76	2 x 76	2 x 76	2 x 76	2 x 76	2 x 76
Connexions	Sortie	Ø mm	42	42	42	54	54	2 x 42	2 x 42	2 x 54	2 x 54	2 x 54	2 x 64	2 x 64	2 x 64	2 x 64
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Puissance absorbée	kW	7,2	9,0	10,8	12,6	12,6	18,0	21,6	25,2	28,8	28,8	34,3	34,3	39,2	57,6
	Courant absorbé	A	15,6	19,5	23,4	27,3	27,3	39,0	46,8	54,6	62,4	62,4	72,8	72,8	83,2	115
Pression sonore	Version STD (1)	dB(A)	57	58	59	58	58	61	61	61	62	62	66	66	67	72
Poids	Poids de transport	kg	945	1168	1392	1497	1615	1829	2017	2349	2681	2907	4851	4567	5484	5484

Dimensions

			8141	8151	8161	8171	8172	8251	8261	8271	8281	8282	9271	9272	9281	9282
L	STD	mm	5930	7280	8630	9980	9980	7280	8630	9980	11330	11330	-	-	-	-
L	VX	mm	5930	7280	8630	9980	9980	7280	8630	9980	11330	11330	9240	9240	10490	10490
W	STD	mm	800	800	800	800	800	800	800	800	800	800	-	-	-	-
W	VX	mm	1380	1380	1380	1380	1380	2400	2400	2400	2400	2400	2400	2400	2400	2400
H	STD	mm	1370	1370	1370	1370	1370	2390	2390	2390	2390	2390	-	-	-	-
H	VX	mm	1565	1565	1565	1565	1565	1565	1565	1565	1565	1565	2262	2262	2262	2262

Remarques

1 Pression sonore mesurée en champ libre à 10 m de l'unité tel que défini par la norme ISO 3744.
N.B. (1) Les combinaisons sont calculées à température de condensation 50°, température de l'air extérieur 35°C.
N.B. (2) Les espaces techniques sont rapportés dans le cahier technique.
