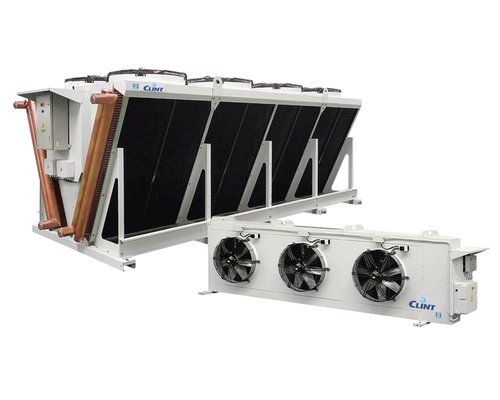

RCA/Y/SSL 8231÷9281

Condenseurs à distance à air super silencieux avec ventilateurs axiaux

Ces condenseurs à distance à air avec ventilateurs axiaux ont été conçus pour être combinés avec des unités de moto-évaporation préparé pour le réfrigérant R134a.
Disponible en trois configurations selon les exigences du silence : Standards, Silencieuses et Super Silencieuses, les unités sont équipées de ventilateurs axiaux de dernière génération, avec des convoyeurs des motoventilateurs à grand rayon de courbure afin d'éliminer toutes turbulences dans le flux d'air et l'utilisation d'un plénum pour uniformiser la distribution.
Les unités, à l'exception de celles dotées de serpentins en V, peuvent être installées avec une alimentation en air horizontale ou verticale, selon les besoins, et peuvent être équipées de ventilateurs EC à haut rendement.

Sur demande, les unités peuvent être préparées pour le réfrigérant R513A.

Versions

RCA/Y/SSL - Unités de refroidissement super silencieuses avec flux d’air horizontal
RCA/Y/EC/SSL - Unités de refroidissement super silencieuses avec flux d’air horizontal et ventilateurs EC Inverter
RCA/Y/VX/SSL - Unités de refroidissement super silencieuses avec flux d’air vertical
RCA/Y/EC/VX/SSL - Unités de refroidissement super silencieuses avec flux d’air vertical et ventilateurs EC Inverter

Power range

23,0-76,0 m³/s
47655-160545 Cfm

Caractéristiques

Structure en acier galvanisé avec un vernis polyuréthane.
Carénages des motoventilateurs faites avec un grand rayon de courbure afin d'éliminer toutes turbulences dans l'écoulement d'air.
Echangeur de chaleur à tube ondulé pour l'augmentation de surface d'échange de chaleur et ailettes coupées avec une configuration particulière à persienne, pour un coefficient optimal externe d'échange de chaleur.
Réfrigérant R134a. Disponible sur demande avec R513A.
Tableau de distribution avec interrupteur principal, fusibles, câblage du ventilateur, bornes pour connexions externes, régulateur de vitesse du ventilateur via un signal 0-10V.
Tableau de distribution (versions EC) avec interrupteur principal, disjoncteurs, câblage du ventilateur, bornes pour connexions externes, bornes pour signal 0-10V pour la régulation du ventilateur.

Technical data

			8231	8232	8241	8242	8251	8261	8271	8281	9261	9271	9281
Ventilateur	Débit d'air	m³/s	24,4	22,5	32,5	30,0	40,7	48,8	56,9	65,1	65,0	75,8	75,6
Ventilateur	Quantité	N°	6	6	8	8	10	12	14	16	12	14	16
Connexions	Entrée	Ø mm	2 x 54	2 x 54	2 x 54	2 x 54	2 x 64	2 x 76	2 x 76	2 x 76	2 x 76	2 x 76	2 x 76
Connexions	Sortie	Ø mm	2 x 42	2 x 42	2 X 35	2 x 42	2 x 42	2 x 42	2 x 54	2 x 54	2 x 64	2 x 64	2 x 64
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Puissance absorbée	kW	6,90	6,90	9,20	9,20	11,50	13,80	16,10	18,40	18,72	21,84	15,49
	Courant absorbé	A	13,20	13,20	17,60	17,60	22,00	26,40	30,80	35,20	34,80	40,60	37,44
Pression sonore	Version SSL (1)	dB(A)	52	52	53	53	54	54	54	55	58	58	62
Poids	Poids de transport	kg	1025	1110	1356	1470	1687	2017	2349	2681	4218	4851	5484

Dimensions

			8231	8232	8241	8242	8251	8261	8271	8281	9261	9271	9281
L	SSL	mm	4580	4580	5930	5930	7280	8630	9980	11330	-	-	-
L	VX/SSL	mm	4580	4580	5930	5930	7280	8630	9980	11330	7790	9240	10490
W	SSL	mm	800	800	800	800	800	800	800	800	-	-	-
W	VX/SSL	mm	2400	2400	2400	2400	2400	2400	2400	2400	2400	2400	2400
H	SSL	mm	2390	2390	2390	2390	2390	2390	2390	2390	-	-	-
H	VX/SSL	mm	1565	1565	1565	1565	1565	1565	1565	1565	2262	2262	2262

Remarques

1 Pression sonore mesurée en champ libre à 10 m de l'unité tel que défini par la norme ISO 3744.
N.B. (1) Les combinaisons sont calculées à température de condensation 50°, température de l'air extérieur 35°C.
N.B. (2) Les espaces techniques sont rapportés dans le cahier technique.
