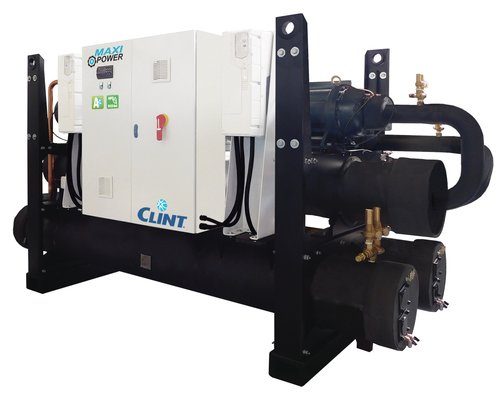

CWW/H/A 1002÷6002

Groupes d'eau glacée eau/eau à haut rendement avec compresseurs à Vis (Inverter) et échangeurs multitubulaire

Les groupes d'eau glacée CWW/H/A 1002÷6002, à haut rendement et avec réfrigérant HFO-R1234ze, sont conçus pour satisfaire les besoins des installations tertiaires ou industrielles qui exigent une grande puissance.
Le réfrigérant de dernière génération HFO-R1234ze présente un PRG<1 (Potentiel de Réchauffement Global) est le réfrigérant le plus écologique du marché permettant de répondre aux normes environnementales internationales les plus strictes.
Munis de compresseurs à Vis de dernière génération, d'échangeurs multitubulaires et de connexions pour condensation avec tour évaporative, eau de puits ou dry-cooler, ces unités présentent une série d'accessoires montés en usine ou fournis séparément. Conçues et réalisées pour optimiser la disposition de chaque composant, de manière à faciliter des opérations de maintenance nécessaires, elles présentent une structure essentielle et compacte conçue pour l'installation à l'intérieur. La commande Inverter d'un ou de chacun des compresseurs est également disponible comme accessoire pour améliorer davantage le rendement aux charges partielles et réduire considérablement les courants de crête.

Les modèles 1002÷1402 sont conformes à la directive ErP 2021. Les modèles 1602÷6002 sont conformes à la directive ErP 2021 pour l'application de processus ; pour l'application de confort, ils sont conformes à l'accessoire ID (Inverter sur tous les compresseurs).

Versions

CWW/H/A - Froid seul
CWW/H/A/SSL - Froid seul super silencieuse

Power range

234-1650 kW
67,0-469 Ton

Caractéristiques

Structure autoportante en tôle galvanisée avec une protection supplémentaire assurée par un revêtement en poudre de polyester.
Compresseurs à Vis avec séparateur d'huile intégré, filtre d'aspiration, résistance de carter, voyant d'huile, protection thermique interne, vannes d'arrêt et de régulation de la capacité du système en permanence.
Condenseur multitubulaire, avec têtes en acier démontable pour faciliter l'entretien, chaque circuit frigorifique possède son propre condenseur. Raccords hydraulique adaptés au réseau dry-cooler ou tour évaporative; sur demande pour fonctionnement avec eau à perdre.
Évaporateur multitubulaire, avec deux circuits indépendants côté réfrigérant et un côté eau, avec pressostat différentiel côté eau.
Circuit frigorifique équipé de vannes d'isolement frigorifique sur la ligne de refoulement et liquide.
Vanne d'expansion électronique.
Manomètres électroniques de haute et basse pression.
Réfrigérant HFO-R1234ze.
Interrupteur du tableau électrique avec verrouillage de sécurité, fusibles, protection thermique pour compresseur.
Système de commande et de contrôle à microprocesseur.

Accessoires

Accessoires montés en usine

IM Interrupteurs magnétothermiques
RE Relais de tension minimale et maximale réglable et contrôle de phases
PV3 Vanne pressostatique électronique à 3 voies
DSV Double vanne de sécurité avec robinet d'échange sur le côté haute pression, sur chaque circuit frigorifique.
DSVHL Double vanne de sécurité avec robinet d’échange sur le côté haute et basse pression, sur chaque circuit frigorifique
BT Dispositif pour fonctionnement à basse température de l'eau
HRT/P Récupérateur de chaleur totale en parallèle
FE Résistance antigel évaporateur
II Inverter sur un compresseur et soft start pour les autres compresseurs
ID Inverter sur tous les compresseurs
SS Démarrage progressif
DP Dispositif de fonctionnement à pompe à chaleur
WM Web Monitoring - Contrôle à distance sans fil (GPRS/EDGE/4G/TCP-IP)
IS Protocole Modbus RTU, interface sérielle RS485
IST Protocole Modbus TCP/IP, porte Ethernet
ISB Protocole BACnet MSTP, interface sérielle RS485
ISBT Protocole BACnet IP, port Ethernet
ISB1 Protocole BACnet MSTP, interface sérielle RS485, avec certification BTL.
ISBT1 Protocole BACnet IP, port Ethernet, avec certification BTL.
ISS Protocole SNMP, porte Ethernet
IAV Set-point éloigné avec signal 0-10V
IAA Set-point éloigné avec signal 4-20mA
IAS Signal éloigné pour activation deuxième set-point
IDL Limite de demande à entrée numérique
CP Contacts secs
IVV Signal 0-10V pour la gestion d’une vanne pressostatique électronique côté source
MN Manomètres de haute et basse pression

Accessoires fournis séparément

CR Panneau de commande à distance
AG Plots anti-vibrations en caoutchouc
AM Plots anti-vibrations à ressort
FL Fluxostat

Technical data

			1002	1202	1402	1602	1802	2202	2502	2802	3302	3602	4602	4802	5402	6002
Refroidissement	Puissance frigorifique (1)	kW	234	310	375	437	488	558	655	736	868	980	1160	1278	1475	1650
	Puissance absorbée (1)	kW	44	57	66	80	89	100	117	131	154	174	222	242	275	304
	EER (1)		5,32	5,44	5,68	5,46	5,48	5,58	5,60	5,62	5,64	5,63	5,23	5,28	5,36	5,43
Refroidissement (EN14511)	Puissance frigorifique (1)	kW	233	309	373	436	487	557	653	734	866	977	1157	1274	1469	1644
	Puissance absorbée (1)	kW	45	59	68	83	92	103	121	135	159	180	229	250	285	314
	EER (1)		5,18	5,23	5,46	5,27	5,32	5,39	5,42	5,42	5,45	5,44	5,06	5,10	5,16	5,23
	SEER (2)		5,68	5,84	5,93	5,88	5,90	5,91	5,95	6,02	6,11	6,07	6,14	6,21	6,33	6,33
	Efficacité Énergétique (2)	%	253	260	264	262	264	264	266	269	273	271	274	278	283	283
	SEER avec accessoire ID (2)		6,53	6,71	6,81	6,76	6,79	6,80	6,84	6,92	7,02	6,98	7,06	7,14	7,28	7,28
	Rendement énergétique avec accessoire ID (2)	%	253	260	264	262	264	264	266	269	273	271	274	278	283	283
Compresseur	Quantité	n°	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Circuits frigorifiques	n°	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Étages de puissance	n°	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless
Évaporateur	Débit d'eau	l/s	11,18	14,81	17,92	20,88	23,32	26,66	31,29	35,16	41,47	46,82	55,42	61,06	70,47	78,83
	Pertes de charge	kPa	36	37	42	39	32	31	35	45	39	38	39	49	57	54
	Raccords hydrauliques	DN	125	150	150	150	200	200	200	200	200	250	250	250	250	250
Condenseur	Débit d'eau	l/s	13,28	17,53	21,07	24,70	27,57	31,44	36,88	41,42	48,83	55,14	66,03	72,62	83,61	93,36
	Pertes de charge	kPa	17	28	34	36	36	35	32	34	37	37	37	37	35	32
	Raccords hydrauliques	DN	80	80	80	80	80	80	100	100	100	100	125	125	125	150
Caractéristiques électriques	Alimentation	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Courant max. de fonctionnement	A	144	190	220	260	290	334	384	436	489	549	701	761	873	961
	Courant max. de crête	A	199	257	318	373	420	504	492	576	692	782	1144	1174	1372	1416
Pression sonore	Version STD (3)	dB(A)	76	76	76	76	76	76	76	77	78	79	80	80	81	82
Pression sonore	Version SSL (3)	dB(A)	72	72	72	72	72	72	72	73	74	75	76	76	77	78
Poids	Poids de transport	kg	2140	2445	2640	2860	3090	3230	4180	4560	5205	5670	6950	7080	9060	10050
Poids	Poids en fonctionnement	kg	2300	2660	2840	3100	3420	3550	4590	5110	5880	6470	7220	7880	10030	11230

Dimensions

			1002	1202	1402	1602	1802	2202	2502	2802	3302	3602	4602	4802	5402	6002
L	STD	mm	3700	3700	3700	3800	3900	3900	3900	4900	4900	4900	5300	5300	5550	5550
L	SSL	mm	3700	3700	3700	3800	3900	3900	3900	4900	4900	4900	5300	5300	5550	5550
W	STD	mm	1000	1100	1100	1150	1200	1200	1200	1200	1300	1300	1400	1400	2000	2000
W	SSL	mm	1200	1250	1250	1350	1350	1350	1400	1400	1450	1450	1550	1550	2150	2150
H	STD	mm	1800	1800	1900	1950	2000	2050	2150	2150	2250	2300	2450	2450	2500	2550
H	SSL	mm	1800	1950	2050	2100	2150	2200	2300	2300	2400	2450	2600	2600	2650	2700

Remarques

1 Eau glacée de 12 à 7 °C, température de l'eau dans le condenseur de 30 à 35 °C.
2 Efficacité énergétique saisonnière du refroidissement à basse température selon le Règlement UE n° 2016/2281.
3 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
N.B. (1) Les poids de la version SSL sont rapportés dans le cahier technique.
