CWW/K/WP 31÷151

CWW/K/WP 31÷151

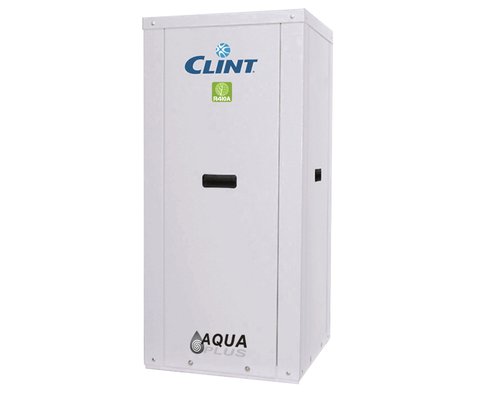

Pompes à chaleur réversibles eau/eau avec compresseur Scroll et échangeurs à plaques

_icona_clint_solo_raffreddamento-riscaldamento_2024.png _icona_clint_compressore_scroll_2024.png _icona_clint_exchanger_plate_2024.png _icona_clint_refrigerant_R410A_2024.png

Les pompes à chaleur CWW/K/WP 31÷151, avec réfrigérant R410A, sont destinées à satisfaire les besoins des petits et moyens environnements domestiques ou tertiaires dans lesquels une puissance moyenne-petite associée à des exigences d'espace et de silence sont requises. En effet, ces unités sont idéales pour être installées à l'intérieur et, munies d'une structure monobloc, elles réduisent au minimum les encombrements tout en facilitant les opérations d'installation et de maintenance.
Ces unités peuvent être combinées avec unités terminales ou avec échangeurs de chaleur intermédiaires pour applications de refroidissement de processus.
Équipées avec structure en tôle d'acier peint, de compresseurs Scroll et échangeurs de chaleur à plaques, disposent de circuits frigorifiques et hydrauliques, également avec le réservoir et la pompe, avec tout le nécessaire pour une installation rapide et un rendement énergétique élevé.
Une large gamme d'accessoires, montés en usine ou fournis séparément, complètent l'extrême polyvalence et la fonctionnalité de la série.


Les unités sont conformes à la directive ErP.

Versions

  • CWW/K/WP - Pompe à chaleur réversible
  • CWW/K/WP/SP - Pompe à chaleur réversible avec réservoir et pompe

Power range

  • 13,0-60,0 kW
  • 3,6-17,0 Ton

Caractéristiques

  • Structure autoportante en tôle d'acier peint.
  • Compresseurs Scroll, avec protection thermique interne et résistance de carter, si prévu par le fabricant.
  • Condenseur à plaques soudo-brasées en acier inox AISI 316, avec vanne de pression.
  • Évaporateur à plaques soudo-brasées en acier inox AISI 316, avec un pressostat différentiel côté eau.
  • Réfrigérant R410A.
  • Circuit hydraulique pour les versions SP avec réservoir isolé, pompe, vanne de sécurité, manomètre et vase d'expansion.
  • Interrupteur du tableau électrique avec verrouillage de sécurité, fusibles, contacteur à distance du compresseur et de la pompe.
  • Système de commande et de contrôle à microprocesseur.

Accessoires montés en usine

  • VV Vanne pressostatique et vanne solénoïde (pour versions à pompe à chaleur)
  • BT Dispositif pour fonctionnement à basse température de l'eau
  • PS Simple pompe de circulation
  • GS Joint de la simple pompe de circulation pour glycol >30%
  • FE Résistance antigel évaporateur
  • FA Résistance antigel réservoir

Accessoires fournis séparément

  • CR Panneau de commande à distance
  • IS Protocole Modbus RTU, interface sérielle RS485
  • AG Plots anti-vibrations en caoutchouc
31415161718191101131151
ChauffagePuissance thermique (1)kW12,514,917,520,824,328,433,839,847,059,5
Puissance absorbée (1)kW3,03,54,35,46,17,08,210,111,714,4
COP (1)4,174,264,073,853,984,064,123,944,024,13
Chauffage (EN14511)Puissance thermique (1)kW11,913,717,119,722,526,331,837,944,556,4
Puissance absorbée (1)kW3,73,94,55,66,37,28,910,812,415,2
COP (1)3,253,563,813,503,593,673,563,503,583,71
SCOP (2)4,314,384,343,954,054,054,313,944,184,28
Efficacité Énergétique (2)%164167166150154154164150159163
Classe Énergétique (3)A++A++A++A+A++A++A++A+A++A++
RefroidissementPuissance frigorifique (4)kW9,611,614,317,120,023,027,733,639,749,2
Puissance absorbée (4)kW2,32,93,44,14,85,56,87,99,311,5
EER (4)4,174,004,214,174,174,184,074,254,274,28
Refroidissement (EN14511)Puissance frigorifique (4)kW9,511,514,217,019,822,827,533,339,448,8
Puissance absorbée (4)kW2,53,23,74,45,26,07,48,710,112,1
EER (4)3,783,583,803,863,793,793,723,833,924,03
CompresseurTypeScrollScrollScrollScrollScrollScrollScrollScrollScrollScroll
ÉvaporateurDébit d'eaul/s0,460,550,680,820,961,101,321,611,902,35
Pertes de chargekPa30454229404748604954
Raccords hydrauliques"G1"1"1"1"1"1"1"1"1"1"
CondenseurDébit d'eaul/s0,140,170,210,250,300,340,410,500,580,73
Pertes de chargekPa81058101320212222
Raccords hydrauliques"G1"1"1"1"1"1"1"1"1"1"
Caractéristiques électriquesAlimentationV/Ph/Hz230/1/50230/1/50400/3+N/50400/3+N/50400/3+N/50400/3+N/50400/3+N/50400/3+N/50400/3+N/50400/3+N/50
Courant max. de fonctionnementA1622911141518202329
Courant max. de crêteA758650717474142142147197
Unité versions SPDébit d'eaul/s0,460,550,680,820,961,101,321,611,902,35
Pression statique utile pompekPa503512813110093187160131155
Contenu d'eau réservoirl505050505050100100100100
Raccords hydrauliques"G1"1"1"1"1"1"1"1"1"1"
Pression sonoreVersion STD/SP (5)dB(A)41434344454749495050
PoidsPoids de transport (6)kg9699102106108110209218224240
Poids en fonctionnement (6)kg97100104108110112212221227243

Dimensions

31415161718191101131151
LSTDmm550550550550550550550550550550
SPmm5505505505505505501100110011001100
WSTD/SPmm550550550550550550550550550550
HSTD/SPmm1200120012001200120012001200120012001200

Remarques

  • 1 Eau chauffée de 40 à 45 °C, température de l'eau dans l'évaporateur de 15 à 10 °C.
  • 2 Classe d'efficacité énergétique saisonnière de chauffage à basse température avec conditions climatiques moyennes conformément au Règlement UE n. 811/2013.
  • 3 Efficacité énergétique saisonnière de chauffage à moyenne température avec conditions climatiques moyennes conformément au Règlement UE n. 813/2013.
  • 4 Eau glacée de 12 à 7 °C, température de l'eau dans le condenseur de 15 à 35 °C.
  • 5 Niveau moyen de pression sonore mesurée en champ libre à 1 m de l'unité comme défini de ISO 3744.
  • 6 Unité sans réservoir et pompe.
  • N.B. (1) Les poids des versions WP sont rapportés dans le cahier technique.
