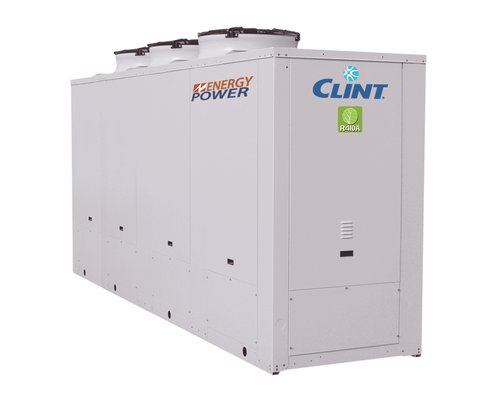

CHA/K/EP 182-P÷602-P

Unità polifunzionali a 4 tubi aria/acqua ad alta efficienza con ventilatori assiali, compressori Scroll e scambiatori a piastre


ENERGYPOWER è la gamma di unità polifunzionali ad alta efficienza per impianti a 4 tubi.
Le unità CHA/K/EP 182-P÷602-P sono dotate di compressori Scroll con refrigerante R410A, attivati in serie in base al carico termico richiesto per operare con elevati coefficienti energetici EER/COP/TER e SEER/SCOP. Tramite un'evoluta logica di controllo, le unità consentono di far fronte alle richieste di produzione di caldo, freddo e acqua calda sanitaria in maniera autonoma, gestendo i carichi termici opposti in assoluta contemporaneità e raggiungendo la massima efficienza possibile.
Sono disponibili come opzione i ventilatori assiali EC Inverter e i nuovi ventilatori EC Inverter ad alta prevalenza ed efficienza per installazione da interno canalizzata.
Su richiesta, le unità possono essere fornite con refrigerante R452B o R454B.

Le unità sono progettate per produzione di acqua calda a media temperatura (fino a 55°C).
Le unità sono conformi alla Direttiva ErP.

Versioni

CHA/K/EP - Unità polifunzionale
CHA/K/EP/SSL - Unità polifunzionale super silenziata

Power range

49,0-168 kW
14,0-48,0 Ton

Caratteristiche

Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri di poliestere.
Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.
Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.
Condensatore del tipo a piastre saldobrasate in acciaio inox AISI 316, con un circuito sul lato refrigerante ed uno sul lato acqua, completo di pressostato differenziale acqua. Nelle unità è di serie la resistenza antigelo.
Evaporatore del tipo a piastre saldobrasate in acciaio inox AISI 316, con un circuito sul lato refrigerante ed uno sul lato acqua, completo di pressostato differenziale acqua. Nelle unità è di serie la resistenza antigelo.
Valvola di espansione elettronica.
Manometri elettronici di alta e bassa pressione.
Refrigerante R410A. Su richiesta fornibile con R452B e R454B.
Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relè termici a protezione dei compressori, termocontatti per i ventilatori.
Controllo di Condensazione incluso: dispositivo elettronico proporzionale per il funzionamento continuativo ed efficiente dell'unità con temperatura dell'aria esterna fino a -20 °C in raffreddamento. Il dispositivo garantisce inoltre l'attenuazione del livello sonoro specialmente durante le ore notturne. Esso è costituito da regolatore di velocità di rotazione dei ventilatori in continuo, trasduttori di alta e bassa pressione nel circuito frigorifero e resistenza elettrica nel quadro elettrico.
Funzionamento in riscaldamento con temperatura dell'aria esterna fino a -15° C.
Sistema di controllo e regolazione a microprocessore.
Batteria alettata con tubi di rame ed alette in alluminio con trattamento idrofilico.

Accessori

Accessori montati in fabbrica

ISB Protocollo BACnet MSTP, interfaccia seriale RS485
FNC Resistenza antigelo tubi lato raffreddamento
FGC Resistenza antigelo singola pompa e tubi lato raffreddamento
FMC Resistenza antigelo doppia pompa e tubi lato raffreddamento
FNH Resistenza antigelo tubi lato riscaldamento
FGH Resistenza antigelo singola pompa e tubi lato riscaldamento
FMH Resistenza antigelo doppia pompa e tubi lato riscaldamento
SS Soft start
TS Interfaccia Touch Screen
WM Web Monitoring - Controllo remoto wireless (GPRS/EDGE/4G/TCP-IP)
IS Protocollo Modbus RTU, interfaccia seriale RS485
IST Protocollo Modbus TCP/IP, porta Ethernet
GY Guarnizioni doppia pompa di circolazione lato raffreddamento + lato riscaldamento per glicole > 30%
ISBT Protocollo BACnet IP, porta Ethernet
ISB1 Protocollo BACnet MSTP, interfaccia seriale RS485, con certificazione BTL
ISBT1 Protocollo BACnet IP, porta Ethernet, con certificazione BTL
ISS Protocollo SNMP, porta Ethernet
IAA Set-point remoto con segnale 4-20mA
IAS Segnale remoto abilitazione secondo set-point
IAV Set-point remoto con segnale 0-10V
IDL Limitazione potenza da ingresso digitale
CP Contatti puliti
GDS Rilevatore di fughe
MN Manometri di alta e bassa pressione
PDIC Doppia pompa di circolazione Inverter lato raffreddamento
PFC1 Condensatori di rifasamento (cosφ 0,95)
RE Relè di minima e massima tensione tarabile e controllo fasi
SL Silenziamento unità
RFM Rubinetto circuito frigorifero in mandata
RFL Rubinetto circuito frigorifero linea liquido
BT Dispositivo per funzionamento con bassa temperatura dell'acqua
EC Ventilatori EC Inverter
ECH Ventilatori EC Inverter ad alta prevalenza
PSC Singola pompa di circolazione lato raffreddamento
PSIC Singola pompa di circolazione Inverter lato raffreddamento
PDC Doppia pompa di circolazione lato raffreddamento
IM Interruttori magnetotermici
PSH Singola pompa di circolazione lato riscaldamento
PSIH Singola pompa di circolazione Inverter lato riscaldamento
PDH Doppia pompa di circolazione lato riscaldamento
PDIH Doppia pompa di circolazione Inverter lato riscaldamento
PSC+PSH Singola pompa di circolazione lato raffreddamento + lato riscaldamento
PSIC+PSIH Singola pompa di circolazione Inverter lato raffreddamento + lato riscaldamento
PDC+PDH Doppia pompa di circolazione lato raffreddamento + lato riscaldamento
PDIC+PDIH Doppia pompa di circolazione Inverter lato raffreddamento + lato riscaldamento
GS Guarnizione singola pompa di circolazione per glicole >30%
GD Guarnizioni doppia pompa di circolazione per glicole >30%
GH Guarnizioni singola pompa di circolazione lato raffreddamento + lato riscaldamento per glicole > 30%

Accessori forniti separatamente

CR Pannello comandi remoto
RP Reti protezione batterie
AG Antivibranti in gomma
AM Antivibranti a molla

Dati tecnici

			182-P	202-P	242-P	262-P	302-P	362-P	402-P	452-P	502-P	602-P
Solo raffreddamento	Potenza frigorifera (1)	kW	48,6	55,9	63,2	72,2	81,8	95,1	110	122	134	168
	Potenza assorbita (1)	kW	16,8	19,3	21,9	24,4	27,9	32,5	37,8	40,9	46,5	58,9
	EER (1)		2,89	2,90	2,89	2,96	2,93	2,93	2,91	2,98	2,88	2,85
Solo Raffreddamento (EN14511)	Potenza frigorifera (1)	kW	48,5	55,7	63,0	72,0	81,5	94,8	110	122	134	168
	Potenza assorbita (1)	kW	17,0	19,6	22,3	24,8	28,4	33,1	38,3	41,6	47,2	59,8
	EER (1)		2,85	2,85	2,83	2,90	2,88	2,87	2,86	2,93	2,83	2,80
	SEER (2)		4,17	4,18	4,17	4,20	4,19	4,17	4,15	4,98	4,97	4,14
	Efficienza Energetica (2)	%	164	164	164	165	165	164	163	196	196	163
Solo riscaldamento	Potenza termica (3)	kW	52,2	59,7	67,0	75,5	86,0	105	122	134	142	184
	Potenza assorbita (3)	kW	16,0	18,7	21,2	23,4	26,5	31,6	36,4	40,2	42,8	55,9
	COP (3)		3,26	3,19	3,16	3,23	3,25	3,32	3,35	3,33	3,32	3,29
Solo Riscaldamento (EN14511)	Potenza termica (3)	kW	52,3	59,9	67,2	75,7	86,2	105	122	134	142	184
	Potenza assorbita (3)	kW	16,2	19,0	21,5	23,8	26,9	32,1	37,0	40,9	43,5	56,8
	COP (3)		3,23	3,16	3,12	3,19	3,21	3,28	3,31	3,28	3,27	3,25
	SCOP (4)		3,49	3,46	3,36	3,36	3,38	3,54	3,55	3,89	3,96	3,56
	Efficienza Energetica (4)	%	137	135	131	131	132	139	139	152	155	139
	Classe Energetica (5)		A+	A+	A+	A+	-	-	-	-	-	-
Raffreddamento + Riscaldamento	Potenza frigorifera (6)	kW	49,6	56,5	62,9	71,8	83,3	98,0	112	124	140	173
	Potenza termica (6)	kW	64,9	73,9	82,5	94,1	109	127	145	161	181	224
	Potenza assorbita (6)	kW	15,3	17,4	19,6	22,3	25,2	29,0	33,3	37,1	40,7	50,7
	TER (6)		7,48	7,49	7,42	7,44	7,61	7,76	7,73	7,68	7,88	7,82
Raffreddamento + Riscaldamento (EN14511)	Potenza frigorifera (6)	kW	49,5	56,4	62,7	71,6	83,0	97,7	112	124	140	173
	Potenza termica (6)	kW	65,0	74,0	82,7	94,3	109	127	146	162	181	224
	Potenza assorbita (6)	kW	15,7	17,9	20,2	23,0	26,0	30,0	34,4	38,4	42,1	52,5
	TER (6)		7,30	7,28	7,19	7,21	7,37	7,49	7,49	7,42	7,61	7,55
Evaporatore - lato raffreddamento	Portata acqua	l/s	2,32	2,66	3,01	3,44	3,90	4,53	5,24	5,81	6,39	8,01
	Perdite di carico	kPa	35	40	51	48	50	55	42	51	51	60
	Attacchi idraulici	"G	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	3"
Condensatore - lato riscaldamento	Portata acqua	l/s	2,53	2,89	3,24	3,65	4,16	5,08	5,90	6,48	6,87	8,90
	Perdite di carico	kPa	32	36	39	43	41	41	42	48	49	51
	Attacchi idraulici	"G	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	2"1/2	3"
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Unità con pompa - lato raffreddamento	Prevalenza utile pompa	kPa	150	140	120	115	135	115	115	160	155	130
Unità con pompa - lato raffreddamento	Attacchi idraulici	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	3"
Unità con pompa - lato riscaldamento	Prevalenza utile pompa	kPa	145	135	115	110	130	105	100	155	150	115
Unità con pompa - lato riscaldamento	Attacchi idraulici	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	3"
Prevalenza utile ventilatore ECH	Versione STD	Pa	95	100	95	95	95	100	60	50	60	50
Prevalenza utile ventilatore ECH	Versione SSL	Pa	70	85	70	70	70	90	50	50	60	50
Pressione sonora	Versione STD (7)	dB(A)	63	64	64	65	65	67	68	68	69	70
	Con accessorio SL (7)	dB(A)	61	62	62	63	63	65	66	66	67	68
	Versione SSL (7)	dB(A)	58	59	59	60	60	61	63	63	64	65
Pesi versioni STD	Peso di trasporto	kg	754	763	817	911	934	1027	1072	1300	1308	1492
Pesi versioni STD	Peso in funzionamento	kg	769	778	832	931	959	1057	1102	1330	1348	1537

Dimensioni

			182-P	202-P	242-P	262-P	302-P	362-P	402-P	452-P	502-P	602-P
L	STD	mm	2350	2350	2350	2350	2350	2350	2350	3550	3550	3550
L	SSL	mm	2350	2350	2350	2350	2350	3550	3550	3550	3550	4700
W	STD/SSL	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
H	STD/SSL	mm	1950	1950	1950	2250	2250	2250	2250	2250	2250	2250

Note

1 Acqua refrigerata da 12 a 7 °C, temperatura aria esterna 35 °C.
2 Efficienza energetica stagionale di raffreddamento a bassa temperatura secondo il Regolamento UE n. 2016/2281.
3 Acqua riscaldata da 40 a 45 °C, temperatura aria esterna 7 °C b.s./6 °C b.u.
4 Efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 813/2013.
5 Classe di efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 811/2013.
6 Acqua refrigerata a 7 °C, alla portata d'acqua nominale; acqua riscaldata a 45 °C, alla portata d'acqua nominale.
7 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
N.B. (1) I pesi della versione SSL sono riportati nel quaderno tecnico.
