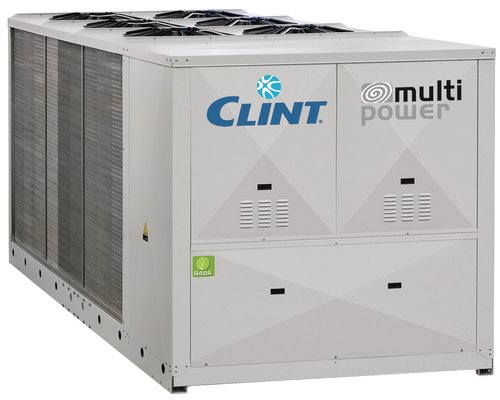

CHA/K 726-P÷36012-P

Refrigeratori d'acqua e pompe di calore aria/acqua con ventilatori assiali, compressori Scroll e scambiatore a piastre


I refrigeratori d'acqua e pompe di calore della serie CHA/K 726-P÷36012-P, con refrigerante R410A, sono dedicati a soddisfare le esigenze di ambienti di ampia dimensione di tipo terziario o industriale.
Le unità sono caratterizzate da un design multi-compressore su doppio circuito frigorifero, per garantire alti rendimenti energetici, abbattimento delle correnti di spunto, eliminazione dei serbatoi di accumulo inerziale ed eccellente silenziosità. L'utilizzo di componenti costruiti in grande serie, quindi altamente affidabili, e la gestione di un numero elevato di compressori permette l'allungamento della vita utile con riduzione del rischio di fermo macchina e una semplificazione delle operazioni di manutenzione.
Sono disponibili come opzione i nuovi ventilatori EC Inverter ad alta prevalenza ed efficienza.

Le unità per solo raffreddamento sono conformi alla Direttiva ErP 2021 per applicazione processo; per applicazione comfort sono conformi con l'accessorio EC o ECH (Ventilatori EC Inverter). I modelli in pompa di calore 726-P÷13010-P sono conformi alla Direttiva ErP; i modelli 15010-P÷36012-P lo sono con l'accessorio EC o ECH (Ventilatori EC Inverter).
Su richiesta, le unità possono essere fornite con refrigerante R452B o R454B.

Versioni

CHA/K - Solo raffreddamento
CHA/K/WP - Pompa di calore reversibile
CHA/K/SSL - Solo raffreddamento super silenziata
CHA/K/WP/SSL - Pompa di calore reversibile super silenziata

Power range

199-1051 kW
57,0-299 Ton

Caratteristiche

Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri di poliestere.
Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.
Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.
Condensatore costituito da batterie alettate con tubi di rame ed alette in alluminio.
Evaporatore del tipo a piastre saldobrasate in acciaio inox AISI 316, con due circuiti indipendenti sul lato refrigerante ed uno sul lato acqua, completo di pressostato differenziale acqua. Nelle unità a pompa di calore è di serie la resistenza antigelo.
Circuito frigorifero completo di rubinetto sulla linea del liquido nei modelli 1048-P÷36012-P.
Valvola di espansione elettronica.
Manometri elettronici di alta e bassa pressione.
Refrigerante R410A. Su richiesta fornibile con R452B e R454B.
Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili o interruttori magnetotermici, relé termici a protezione dei compressori e termocontatti per i ventilatori.
Sistema di controllo e regolazione a microprocessore.

Accessori

Accessori montati in fabbrica

IM Interruttori magnetotermici
RE Relè di minima e massima tensione tarabile e controllo fasi
SL Silenziamento unità
RFM Rubinetto circuito frigorifero in mandata
RFL Rubinetto circuito frigorifero linea liquido
CT Controllo condensazione fino a 0 °C
CC Controllo condensazione fino a -20 °C
BT Dispositivo per funzionamento con bassa temperatura dell'acqua
EC Ventilatori EC Inverter
ECH Ventilatori EC Inverter ad alta prevalenza
DS Desurriscaldatore
RT Recuperatore di calore totale
TX Batteria con alette preverniciate
EW Connessioni idrauliche esterne
PS Singola pompa di circolazione
PSI Singola pompa di circolazione Inverter
PD Doppia pompa di circolazione
PDI Doppia pompa di circolazione Inverter
GS Guarnizione singola pompa di circolazione per glicole >30%
GD Guarnizioni doppia pompa di circolazione per glicole >30%
FE Resistenza antigelo evaporatore
SS Soft start
IS Protocollo Modbus RTU, interfaccia seriale RS485
IST Protocollo Modbus TCP/IP, porta Ethernet
ISB Protocollo BACnet MSTP, interfaccia seriale RS485
ISBT Protocollo BACnet IP, porta Ethernet
ISB1 Protocollo BACnet MSTP, interfaccia seriale RS485, con certificazione BTL
ISBT1 Protocollo BACnet IP, porta Ethernet, con certificazione BTL
ISS Protocollo SNMP, porta Ethernet
IAV Set-point remoto con segnale 0-10V
IAA Set-point remoto con segnale 4-20mA
IAS Segnale remoto abilitazione secondo set-point
IDL Limitazione potenza da ingresso digitale
MN Manometri di alta e bassa pressione

Accessori forniti separatamente

CR Pannello comandi remoto
RP Reti protezione batterie
AG Antivibranti in gomma
AM Antivibranti a molla

Dati tecnici

			726-P	786-P	826-P	906-P	1048-P	1128-P	1208-P	13010-P	15010-P	16812-P	18012-P	21012-P	24012-P	27012-P	30012-P	33012-P	36012-P
Raffreddamento	Potenza frigorifera (1)	kW	199	226	251	276	304	335	367	403	444	495	546	602	671	751	845	942	1051
Raffreddamento	EER (1)		2,88	2,82	2,95	2,94	2,92	2,96	3,01	3,05	2,86	2,91	2,97	2,85	2,76	2,73	2,79	2,80	2,88
Raffreddamento (EN14511)	Potenza frigorifera (1)	kW	199	226	251	276	304	335	367	403	444	495	545	601	670	750	844	941	1050
	EER (1)		2,85	2,79	2,90	2,89	2,88	2,93	2,96	3,01	2,82	2,88	2,93	2,82	2,73	2,71	2,76	2,78	2,85
	SEER (2)		3,61	3,66	3,73	3,81	3,79	3,86	4,01	4,08	4,14	4,14	4,20	4,24	4,19	4,13	4,19	4,15	4,19
	Efficienza Energetica (2)	%	141	143	146	149	149	151	157	160	163	163	165	167	165	162	165	163	165
	SEER con accessorio EC o ECH (2)		4,13	4,11	4,17	4,22	4,15	4,23	4,34	4,55	4,56	4,55	4,55	4,55	4,56	4,55	4,56	4,55	4,55
	Efficienza Energetica con accessorio EC o ECH (2)	%	162	161	164	166	163	166	171	179	179	179	179	179	179	179	179	179	179
Riscaldamento	Potenza termica (3)	kW	228	255	283	310	338	369	401	441	510	564	620	684	776	861	962	1078	1210
Riscaldamento	COP (3)		3,12	3,07	3,14	3,01	3,13	3,05	3,04	3,13	3,11	3,10	3,07	3,07	3,12	3,05	3,08	3,09	3,16
Riscaldamento (EN14511)	Potenza termica (3)	kW	228	256	284	311	339	370	402	442	511	565	621	685	777	862	963	1079	1211
	COP (3)		3,08	3,02	3,08	2,96	3,08	3,00	2,98	3,08	3,06	3,05	3,02	3,01	3,07	3,02	3,04	3,05	3,11
	SCOP (4)		3,20	3,21	3,22	3,21	3,22	3,21	3,22	3,21	3,22	3,19	3,19	3,19	3,19	3,19	3,19	3,19	3,19
	Efficienza Energetica (4)	%	125	125	126	125	126	125	126	125	126	125	125	125	125	125	125	125	125
Compressore	Quantità	n°	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	6+6	6+6	6+6	6+6	6+6	6+6
	Circuiti frigoriferi	n°	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Gradini di parzializzazione	n°	6	6	6	6	8	8	8	8	8	10	10	10	10	10	10	10	10
Evaporatore	Portata acqua	l/s	9,48	10,77	11,96	13,16	14,49	15,97	17,49	19,21	21,16	23,59	26,02	28,69	31,98	35,79	40,28	44,90	50,09
	Perdite di carico	kPa	40	51	62	54	50	49	59	47	59	49	60	58	49	41	51	42	52
	Attacchi idraulici	DN	80	80	80	80	80	80	80	80	80	80	80	80	150	150	150	150	150
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Corrente max. funzionamento	A	158	171	179	195	223	239	254	283	322	358	381	439	504	559	605	682	751
	Corrente max. di spunto	A	281	304	346	362	355	406	421	415	489	525	548	626	692	771	818	917	986
Unità con pompa	Prevalenza utile pompa	kPa	160	130	175	165	180	170	145	140	110	165	145	135	130	165	140	135	100
Unità con pompa	Attacchi idraulici	DN	100	100	100	100	100	100	100	100	100	100	100	150	150	150	150	150	150
Pressione sonora	Versione STD (5)	dB(A)	70	70	70	72	72	72	72	73	73	73	75	76	76	76	76	76	77
	Con accessorio SL (5)	dB(A)	67	67	67	69	69	69	69	69	70	70	72	73	73	73	73	73	74
	Versione SSL (5)	dB(A)	64,0	65,0	65,0	65,0	65,0	66,0	66,0	67,0	67,0	68,0	69,0	70,0	70,0	69,0	70,0	---	---
Pesi	Peso di trasporto	kg	1654	1674	1763	1961	2199	2457	2566	2610	3179	3294	3463	3517	3682	4200	4518	4918	5044
Pesi	Peso in funzionamento	kg	1670	1690	1780	1980	2220	2480	2590	2640	3210	3330	3500	3560	3730	4260	4580	4990	5120

Dimensioni

			726-P	786-P	826-P	906-P	1048-P	1128-P	1208-P	13010-P	15010-P	16812-P	18012-P	21012-P	24012-P	27012-P	30012-P	33012-P	36012-P
L	STD	mm	2800	2800	2800	2800	4000	4000	4000	4000	5000	5000	5000	5000	5000	6200	6200	7200	7200
L	SSL	mm	2800	2800	2800	2800	4000	4000	4000	4000	5000	5000	5000	5000	6200	7200	7200	---	---
W	STD/SSL	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD/SSL	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100

Note

1 Acqua refrigerata da 12 a 7 °C, temperatura aria esterna 35 °C.
2 Efficienza energetica stagionale di raffreddamento a bassa temperatura secondo il Regolamento UE n. 2016/2281.
3 Acqua riscaldata da 40 a 45 °C, temperatura aria esterna 7 °C b.s./6 °C b.u.
4 Efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 811/2013.
5 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
N.B. (1) I pesi delle versioni SSL e WP sono riportati nel quaderno tecnico.
