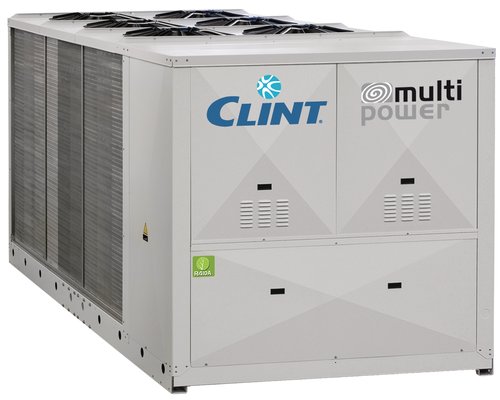

CHA/K 726÷36012

Refrigeratori d'acqua e pompe di calore aria/acqua con ventilatori assiali, compressori Scroll e scambiatore a fascio tubiero


I refrigeratori d'acqua e pompe di calore della serie CHA/K 726÷36012, con refrigerante R410A, sono dedicati a soddisfare le esigenze di ambienti di ampia dimensione di tipo terziario o industriale.
Le unità sono caratterizzate da un design multi-compressore su doppio circuito frigorifero, per garantire alti rendimenti energetici, abbattimento delle correnti di spunto, eliminazione dei serbatoi di accumulo inerziale ed eccellente silenziosità. L'utilizzo di componenti costruiti in grande serie, quindi altamente affidabili, e la gestione di un numero elevato di compressori permette l'allungamento della vita utile con riduzione del rischio di fermo macchina e una semplificazione delle operazioni di manutenzione.
Sono disponibili come opzione i nuovi ventilatori EC Inverter ad alta prevalenza ed efficienza.

Le unità per solo raffreddamento sono conformi alla Direttiva ErP 2021 per applicazione processo; per applicazione comfort sono conformi con l'accessorio EC o ECH (Ventilatori EC Inverter). I modelli in pompa di calore 726÷13010 sono conformi alla Direttiva ErP; i modelli 15010÷36012 lo sono con l'accessorio EC o ECH (Ventilatori EC Inverter).
Su richiesta, le unità possono essere fornite con refrigerante R452B o R454B.

Versioni

CHA/K - Solo raffreddamento
CHA/K/WP - Pompa di calore reversibile
CHA/K/SSL - Solo raffreddamento super silenziata
CHA/K/WP/SSL - Pompa di calore reversibile super silenziata

Power range

200-1062 kW
57,0-302 Ton

Caratteristiche

Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri di poliestere.
Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.
Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.
Condensatore costituito da batterie alettate con tubi di rame ed alette in alluminio.
Evaporatore del tipo a mantello e fascio tubiero, con due circuiti indipendenti sul lato refrigerante ed uno sul lato acqua, completo di pressostato differenziale acqua.
Circuito frigorifero completo di rubinetto sulla linea del liquido nei modelli 1048÷36012.
Valvola di espansione elettronica.
Manometri elettronici di alta e bassa pressione.
Refrigerante R410A. Su richiesta fornibile con R452B e R454B.
Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili o interruttori magnetotermici, relé termici a protezione dei compressori e termocontatti per i ventilatori.
Sistema di controllo e regolazione a microprocessore.

Accessori

Accessori montati in fabbrica

IM Interruttori magnetotermici
RE Relè di minima e massima tensione tarabile e controllo fasi
SL Silenziamento unità
RFM Rubinetto circuito frigorifero in mandata
RFL Rubinetto circuito frigorifero linea liquido
CT Controllo condensazione fino a 0 °C
CC Controllo condensazione fino a -20 °C
BT Dispositivo per funzionamento con bassa temperatura dell'acqua
EC Ventilatori EC Inverter
ECH Ventilatori EC Inverter ad alta prevalenza
HR Desurriscaldatore
HRT/S Recuperatore di calore totale in serie
HRT/P Recuperatore di calore totale in parallelo
TX Batteria con alette preverniciate
EW Connessioni idrauliche esterne
PU Singola pompa di circolazione
PUI Singola pompa di circolazione Inverter
PD Doppia pompa di circolazione
PDI Doppia pompa di circolazione Inverter
GS Guarnizione singola pompa di circolazione per glicole >30%
GD Guarnizioni doppia pompa di circolazione per glicole >30%
FE Resistenza antigelo evaporatore
SS Soft start
WM Web Monitoring - Controllo remoto wireless (4G)
IS Protocollo Modbus RTU, interfaccia seriale RS485
IST Protocollo Modbus TCP/IP, porta Ethernet
ISBT Protocollo BACnet IP, porta Ethernet
ISB1 Protocollo BACnet MSTP, interfaccia seriale RS485, con certificazione BTL
ISBT1 Protocollo BACnet IP, porta Ethernet, con certificazione BTL
ISS Protocollo SNMP, porta Ethernet
MTS Gestione Rete Master/Slave
IAV Set-point remoto con segnale 0-10V
IAA Set-point remoto con segnale 4-20mA
IAS Segnale remoto abilitazione secondo set-point
IDL Limitazione potenza da ingresso digitale
MN Manometri di alta e bassa pressione

Accessori forniti separatamente

CR Pannello comandi remoto
RP Reti protezione batterie
AG Antivibranti in gomma
AM Antivibranti a molla
FL Flussostato

Dati tecnici

			726	786	826	906	1048	1128	1208	13010	15010	16812	18012	24012	27012	30012	33012	36012
Raffreddamento	Potenza frigorifera (1)	kW	200	224	248	270	302	328	367	404	445	510	551	684	766	862	961	1062
Raffreddamento	EER (1)		2,86	2,80	2,88	2,78	2,88	2,85	3,03	2,97	2,82	2,93	2,96	2,74	2,73	2,81	2,83	2,88
Raffreddamento (EN14511)	Potenza frigorifera (1)	kW	199	223	247	269	301	326	365	403	444	508	549	682	763	858	958	1058
	EER (1)		2,80	2,75	2,84	2,74	2,84	2,79	2,97	2,94	2,79	2,89	2,92	2,71	2,69	2,76	2,79	2,84
	SEER (2)		3,80	3,83	3,96	3,99	3,85	3,96	4,07	4,27	4,31	4,29	4,31	4,32	4,33	4,31	4,34	4,32
	Efficienza Energetica (2)	%	149	150	155	157	151	155	160	168	169	169	169	170	170	169	171	170
	SEER con accessorio EC o ECH (2)		4,13	4,11	4,17	4,22	4,15	4,23	4,34	4,56	4,56	4,55	4,55	4,56	4,55	4,56	4,55	4,55
	Efficienza Energetica con accessorio EC o ECH (2)	%	162	161	164	166	163	166	171	179	179	179	179	179	179	179	179	179
Riscaldamento	Potenza termica (3)	kW	229	252	280	304	336	362	401	442	512	581	626	791	878	981	1100	1222
Riscaldamento	COP (3)		3,09	3,04	3,08	2,87	3,08	2,94	3,08	3,05	3,07	3,12	3,07	3,08	3,05	3,10	3,12	3,15
Riscaldamento (EN14511)	Potenza termica (3)	kW	229	252	280	305	336	363	402	443	513	582	627	792	879	982	1101	1223
	COP (3)		3,09	3,04	3,08	2,86	3,07	2,93	3,07	3,04	3,06	3,12	3,06	3,07	3,04	3,10	3,11	3,14
	SCOP (4)		3,22	3,20	3,21	3,22	3,21	3,22	3,23	3,21	3,20	3,19	3,19	3,19	3,19	3,19	3,19	3,19
	Efficienza Energetica (4)	%	126	125	125	126	125	126	126	125	125	125	125	125	125	125	125	125
Compressore	Quantità	N°	3+3	3+3	3+3	3+3	4+4	4+4	4+4	5+5	5+5	6+6	6+6	6+6	6+6	6+6	6+6	6+6
Compressore	Gradini di parzializzazione	N°	6	6	6	6	8	8	8	8	8	10	10	10	10	10	10	10
Evaporatore	Portata acqua	l/s	9,44	10,58	11,71	12,75	14,26	15,49	17,33	19,08	21,01	24,08	26,02	32,30	36,17	40,71	45,38	50,15
	Perdite di carico	kPa	45	42	45	50	48	56	55	45	33	43	54	46	55	62	47	52
	Attacchi idraulici	DN	100	100	100	100	100	100	100	125	125	125	125	150	150	150	150	150
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Corrente max. funzionamento	A	152	166	179	191	216	233	250	274	316	350	375	485	545	598	676	746
	Corrente max. di spunto	A	276	299	347	359	349	401	418	407	484	518	543	662	759	812	938	1007
Unità con pompa	Prevalenza utile pompa	kPa	150	140	195	170	180	165	150	140	135	165	150	130	150	125	125	95
Unità con pompa	Attacchi idraulici	DN	100	100	100	100	100	100	100	100	100	100	100	150	150	150	150	150
Pressione sonora	Versione STD (5)	dB(A)	70	70	70	72	72	72	73	73	72	73	75	76	76	76	76	77
	Con accessorio SL (5)	dB(A)	67	67	67	69	69	69	69	70	69	70	72	73	73	73	73	74
	Versione SSL (5)	dB(A)	64,0	64,0	64,0	66,0	65,0	65,0	67,0	66,0	66,0	67,0	69,0	70,0	69,0	70,0	---	---
Pesi	Peso di trasporto	kg	1703	1723	1813	2003	2253	2532	2642	2691	3283	3383	3565	3840	4385	4705	5210	5330
Pesi	Peso in funzionamento	kg	1750	1770	1860	2050	2310	2600	2710	2780	3380	3480	3670	3970	4540	4860	5470	5590

Dimensioni

			726	786	826	906	1048	1128	1208	13010	15010	16812	18012	24012	27012	30012	33012	36012
L	STD	mm	2800	2800	2800	2800	4000	4000	4000	4000	5000	5000	5000	5000	6200	6200	7200	7200
L	SSL	mm	2800	2800	2800	2800	4000	4000	4000	4000	5000	5000	5000	6200	7200	7200	---	---
W	STD/SSL	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD/SSL	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100	2100

Note

1 Acqua refrigerata da 12 a 7 °C, temperatura aria esterna 35 °C.
2 Efficienza energetica stagionale di raffreddamento a bassa temperatura secondo il Regolamento UE n. 2016/2281.
3 Acqua riscaldata da 40 a 45 °C, temperatura aria esterna 7 °C b.s./6 °C b.u.
4 Efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 811/2013.
5 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
N.B. (1) I pesi delle versioni SSL e WP sono riportati nel quaderno tecnico.
