CHA/K/AF 182-P÷604-P

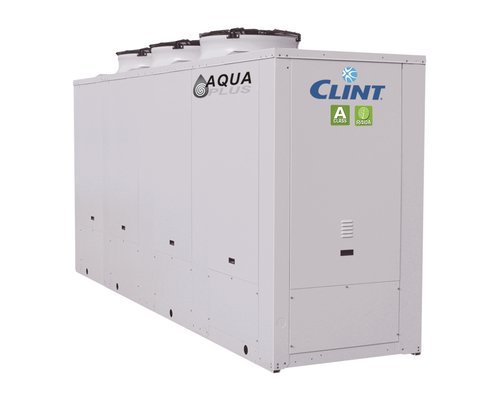

Refrigeratori d'acqua e pompe di calore aria/acqua ad alta efficienza con ventilatori assiali, compressori Scroll e scambiatore a piastre


I refrigeratori d'acqua e pompe di calore della serie CHA/K/AF 182-P÷604-P ad alta efficienza, con refrigerante R410A, sono dedicate a soddisfare le esigenze di ambienti di media dimensione di tipo terziario o industriale.
Vengono utilizzati, abbinati ad unità terminali, per la climatizzazione o il riscaldamento dei locali, oppure per sottrarre il calore sviluppato durante i processi industriali; sono fornibili con protocollo Modbus RTU tramite interfaccia seriale RS485.
Dotati di ventilatori assiali, compressori Scroll e scambiatore a piastre, anche in versione super silenziata, possono essere completati da circuito idraulico con serbatoio, con pompa, con serbatoio e pompa.
Sono disponibili come opzione i nuovi ventilatori EC Inverter ad alta prevalenza ed efficienza per installazione da interno canalizzata.

Le unità sono conformi alla Direttiva ErP.
Su richiesta, le unità possono essere fornite con refrigerante R452B o R454B.

Versioni

CHA/K/AF - Solo raffreddamento
CHA/K/AF/WP - Pompa di calore reversibile
CHA/K/AF/SSL - Solo raffreddamento super silenziata
CHA/K/AF/WP/SSL - Pompa di calore reversibile super silenziata

Power range

51,0-183 kW
15,0-52,0 Ton

Caratteristiche

Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri di poliestere.
Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.
Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.
Condensatore costituito da batteria alettata con tubi di rame ed alette in alluminio.
Evaporatore del tipo a piastre saldobrasate in acciaio inox AISI 316, con un circuito sul lato refrigerante ed uno sul lato acqua nei modelli 182-P÷453-P, due circuiti indipendenti sul lato refrigerante ed uno sul lato acqua nei modelli 524-P÷604-P, completo di pressostato differenziale acqua. Nelle unità a pompa di calore è di serie la resistenza antigelo.
Refrigerante R410A. Su richiesta fornibile con R452B e R454B.
Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relè termici a protezione dei compressori, termocontatti per i ventilatori.
Funzionamento in riscaldamento con temperatura dell'aria esterna fino a -15° C.
Sistema di controllo e regolazione a microprocessore.

Accessori

Accessori montati in fabbrica

IM Interruttori magnetotermici
RE Relè di minima e massima tensione tarabile e controllo fasi
SL Silenziamento unità
RFM Rubinetto circuito frigorifero in mandata
RFL Rubinetto circuito frigorifero linea liquido
CT Controllo condensazione fino a 0 °C
CC Controllo condensazione fino a -20 °C
BT Dispositivo per funzionamento con bassa temperatura dell'acqua
EC Ventilatori EC Inverter
ECH Ventilatori EC Inverter ad alta prevalenza
DS Desurriscaldatore
RT Recuperatore di calore totale
TX Batteria con alette preverniciate
SI Serbatoio inerziale
PS Singola pompa di circolazione
PSI Singola pompa di circolazione Inverter
PD Doppia pompa di circolazione
PDI Doppia pompa di circolazione Inverter
GS Guarnizione singola pompa di circolazione per glicole >30%
GD Guarnizioni doppia pompa di circolazione per glicole >30%
FE Resistenza antigelo evaporatore
FA Resistenza antigelo serbatoio
SS Soft start
IS Protocollo Modbus RTU, interfaccia seriale RS485
IAV Set-point remoto con segnale 0-10V
IAA Set-point remoto con segnale 4-20mA
IAS Segnale remoto abilitazione secondo set-point
IDL Limitazione potenza da ingresso digitale
HYM Gestione impianti ibridi
DHW Gestione acqua calda sanitaria
MN Manometri di alta e bassa pressione

Accessori forniti separatamente

CR Pannello comandi remoto
RP Reti protezione batterie
AG Antivibranti in gomma
AM Antivibranti a molla

Dati tecnici

			182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
Raffreddamento	Potenza frigorifera (1)	kW	51,1	59,1	67,2	76,6	87,9	100	115	133	156	183
	Potenza assorbita (1)	kW	16,0	18,5	20,9	24,2	27,6	31,0	35,8	41,5	48,3	56,9
	EER (1)		3,19	3,19	3,22	3,17	3,18	3,23	3,21	3,20	3,23	3,22
Raffreddamento (EN14511)	Potenza frigorifera (1)	kW	51,0	58,9	67,1	76,4	87,6	99,7	115	133	156	183
	Potenza assorbita (1)	kW	16,3	18,8	21,2	24,6	28,1	31,5	36,3	42,2	48,9	57,5
	EER (1)		3,13	3,14	3,17	3,11	3,12	3,17	3,16	3,14	3,18	3,18
	SEER (2)		4,17	4,21	4,20	4,19	4,19	4,22	4,25	4,16	4,16	4,18
	Efficienza Energetica (2)	%	164	165	165	165	165	166	167	163	163	164
Riscaldamento (EN14511)	Efficienza Energetica (3)	%	131	130	129	134	135	131	132	131	130	130
	Potenza termica (4)	kW	55,6	64,3	73,1	83,4	95,7	109	124	144	169	198
	Potenza assorbita (4)	kW	17,2	19,8	22,4	25,9	29,5	33,2	38,3	44,2	51,7	60,5
	COP (4)		3,24	3,25	3,27	3,22	3,25	3,30	3,24	3,26	3,27	3,28
	SCOP (3)		3,36	3,32	3,31	3,43	3,45	3,35	3,37	3,34	3,33	3,32
	Classe Energetica (5)		A+	A+	A+	A+	-	-	-	-	-	-
Riscaldamento	Potenza termica (4)	kW	55,4	64,1	72,9	83,1	95,3	109	124	144	169	198
	Potenza assorbita (4)	kW	16,8	19,4	22,0	25,4	28,8	32,5	37,7	43,4	51,0	59,7
	COP (4)		3,30	3,30	3,31	3,27	3,31	3,35	3,29	3,32	3,31	3,32
Compressore	Quantità	n°	2	2	2	2	2	3	3	3	4	4
	Circuiti frigoriferi	n°	1	1	1	1	1	1	1	1	2	2
	Gradini di parzializzazione	n°	2	2	2	2	2	3	3	3	4	4
Evaporatore	Portata acqua	l/s	2,44	2,82	3,20	3,65	4,19	4,77	5,48	6,34	7,44	8,72
	Perdite di carico	kPa	43	42	33	41	49	42	37	46	35	31
	Attacchi idraulici	"G	1 ½"	1 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Corrente max. funzionamento	A	41	44	55	60	67	79	90	101	120	135
	Corrente max. di spunto	A	164	166	179	192	235	202	222	268	252	302
Unità con serbatoio e pompa	Prevalenza utile pompa	kPa	140	135	135	120	130	180	175	160	160	150
	Contenuto d'acqua serbatoio	l	400	400	400	400	400	400	400	400	600	600
	Attacchi idraulici	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Prevalenza utile ventilatore ECH	Versioni STD	Pa	70	60	100	80	75	80	80	80	75	65
Prevalenza utile ventilatore ECH	Versioni SSL	Pa	70	60	95	90	80	80	80	80	---	---
Pressione sonora	Versioni STD (6)	dB(A)	63	64	66	66	67	67	67	68	68	68
Pressione sonora	Con accessorio SL (6)	dB(A)	61	62	64	64	65	65	65	66	66	66
Pesi	Peso di trasporto (7)	kg	574	606	625	679	728	836	973	1015	1305	1367
Pesi	Peso in funzionamento (7)	kg	576	612	630	684	734	842	981	1022	1314	1376

Dimensioni

			182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
L	STD	mm	2350	2350	2350	2350	2350	3550	3550	3550	4700	4700
L	SSL	mm	2350	2350	2350	3550	3550	3550	4700	4700	---	---
W	STD-SSL	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
H	STD	mm	1950	2250	2250	2250	2250	1950	2250	2250	2250	2250
H	SSL	mm	1950	2250	2250	1950	1950	2250	2250	2250	---	---

Note

1 Acqua refrigerata da 12 a 7 °C, temperatura aria esterna 35 °C.
2 Efficienza energetica stagionale di raffreddamento a bassa temperatura secondo il Regolamento UE n. 2016/2281.
3 Efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 813/2013.
4 Acqua riscaldata da 40 a 45 °C, temperatura aria esterna 7 °C b.s./6 °C b.u.
5 Classe di efficienza energetica stagionale di riscaldamento a bassa temperatura in condizioni climatiche medie secondo il Regolamento UE n. 811/2013.
6 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
7 Unità senza serbatoio e pompa.
N.B. (1) I pesi delle versioni SSL e WP sono riportati nel quaderno tecnico.
