RTA/IK/EC/ECO 172÷724

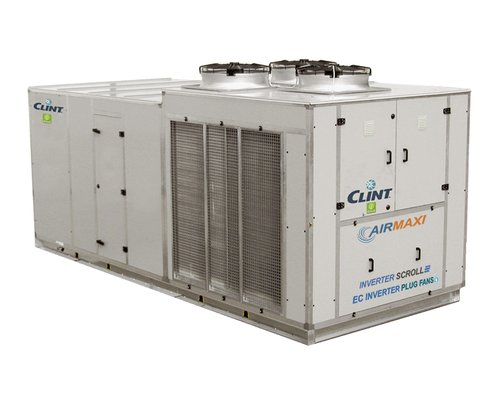

Roof Top a doppia pannellatura con compressori Scroll Inverter, ventilatori Plug-Fan EC Inverter ed Economizer

SOLO_FREDDO.png caldo_e_freddo1.png _icon_inverter_Scroll_compressor_14.png icon_EC_inverter_PLUG-FAN.png _clint_icon_double_skin.png _icon_ECO_14.png _icon_THCB_REC_18.png R410A1.png

I condizionatori d'aria autonomi monoblocco Roof Top a doppia pannellatura per installazione esterna di questa serie sono ideali per il condizionamento di ampie superfici ad uso civile come palazzi, centri commerciali, mense, ristoranti e ambulatori, oppure per ambienti ad uso industriale. Le unità sono dotate di compressore Scroll Inverter con refrigerante R410A e ventilatori Plug-Fan EC Inverter. La tecnologia Inverter sul compressore assicura la massima efficienza ai carichi parziali poiché ne modula gradualmente la potenza proporzionalmente al carico termico richiesto. Inoltre i ventilatori di tipo Plug-Fan EC Inverter a pale rovesce ad alta efficienza energetica sono gestiti da un dispositivo elettronico in grado di variarne la velocità di rotazione per adattare la prevalenza utile alla perdita di carico dell'impianto.
Dotati di telaio con profili in lega di alluminio estruso e pannellatura di tipo sandwich di spessore 50 mm, sono disponibili in versione solo raffrescamento e a pompa di calore reversibile.
I filtri, di tipo piano o a tasche di diversi gradi di efficienza, permettono di mantenere un'adeguata qualità dell'aria, importante per garantire gli opportuni standard igienici.
Le unità ECO presentano un alto grado di componibilità ed adattabilità ad ogni esigenza impiantistica: queste unità presentano, in aggiunta alla sezione base, un ECONOMIZER controllato automaticamente sia in FREE-COOLING sia in FREE-HEATING.
L'unità può essere dotata, come opzione, dell'innovativo Recuperatore di Calore Termodinamico Coil-Boost che permette di ottenere miglioramenti nella resa e nell'efficienza, sia in raffreddamento sia in riscaldamento, fino al 15%.
Le unità sono conformi alla Direttiva ErP.

Versioni

  • RTA/IK/EC/ECO - Solo raffreddamento con ventilatori Plug-Fan EC Inverter ed Economizer
  • RTA/IK/EC/WP/ECO - Pompa di calore reversibile con ventilatori Plug-Fan EC Inverter ed Economizer

Power range

  • 58,0-252 kW
  • 17,0-72,0 Ton

Caratteristiche

  • La struttura del basamento perimetrale è composta da elementi in lamiera zincata. Il telaio è realizzato con profili in lega di alluminio estruso uniti tramite giunti a 3 vie. L' assemblaggio del basamento al telaio è a doppio appoggio e garantisce la pedonabilità dei pannelli di fondo, la cui installazione avviene senza l'utilizzo di viti sporgenti. I pannelli del tipo sandwich di spessore 50 mm sono in lamiera preverniciata; la tenuta stagna è garantita da guarnizioni di battuta dotate di memoria di forma per una perfetta tenuta anche dopo ripetute rimozioni. L'unione delle sezioni avviene tramite staffe coniche di assemblaggio e la tenuta stagna è garantita da guarnizioni.
  • Compressori Scroll DC INVERTER e Scroll ON-OFF con spia livello olio, protezione termica interna e resistenza carter.
  • Condensatore ed evaporatore costituiti da batteria alettata con tubi di rame ed alette in alluminio.
  • Ventilatori di ripresa e mandata di tipo PLUG-FAN EC INVERTER a pale rovesce ad alta efficienza energetica con motore a rotore esterno e regolazione elettronica della velocità per adattarsi facilmente alle caratteristiche dell'impianto.
  • Valvola di espansione elettronica.
  • Refrigerante R410A.
  • Il quadro elettrico include: interruttore generale con bloccoporta; fusibili; relè termici a protezione dei compressori; termocontatti per i ventilatori della sezione motocondensante; contattori per i motori dei ventilatori della sezione trattamento aria.
  • Dispositivo elettronico proporzionale per l'attenuazione del livello sonoro, ottenuta mediante regolazione in continuo della velocità di rotazione dei ventilatori; tale dispositivo permette anche il funzionamento dell'unità fino a temperature dell'aria esterna di -20 °C.
  • Microprocessore per la gestione automatica dell'unità.

Accessori montati in fabbrica

  • IM Interruttori magnetotermici
  • SL Silenziamento unità
  • THCB Recuperatore di Calore Termodinamico Coil-Boost (solo ECO)
  • RFM Rubinetto circuito frigorifero in mandata
  • RFL Rubinetto circuito frigorifero linea liquido
  • ECA Ventilatori EC Inverter nella sezione condensante
  • TXC Batteria condensante con alette preverniciate
  • TXE Batteria evaporante con alette preverniciate
  • FT/M6 Filtri a tasche morbide efficienza M6
  • FT/M7 Filtri a tasche morbide efficienza F7
  • FT/M8 Filtri a tasche morbide efficienza F8
  • FT/R6 Filtri a tasche rigide efficienza M6
  • FT/R7 Filtri a tasche rigide efficienza F7
  • FT/R8 Filtri a tasche rigide efficienza F8
  • FT/E Filtri Elettrostatici
  • AT Controllo regolazione a portata costante
  • AT/P Controllo regolazione a prevalenza costante
  • AT/C Controllo Regolazione della Portata Aria in Funzione del Carico
  • WS2 Batteria ad acqua calda con valvola a 3 vie
  • EHG Batteria riscaldamento a resistenza elettrica a gradini
  • CH Controllo entalpico (solo ECO)
  • SQ Sonda qualità aria
  • SSA Sistemi a sanificazione attiva per aria e ambienti
  • PF Pressostato differenziale controllo filtri
  • IS Protocollo Modbus RTU, interfaccia seriale RS485
  • IST Protocollo Modbus TCP/IP, porta Ethernet
  • ISB Protocollo BACnet MSTP, interfaccia seriale RS485
  • ISBT Protocollo BACnet TCP/IP, porta Ethernet
  • ISL Protocollo LonWorks, interfaccia seriale FTT-10
  • ISS Protocollo SNMP, porta Ethernet
  • IAV Set-point remoto con segnale 0-10 V
  • IAA Set-point remoto con segnale 4-20 mA
  • IAS Segnale remoto abilitazione secondo set-point
  • IDL Limitazione potenza da ingresso digitale
  • CP Contatti puliti
  • RP Reti protezione batterie

Accessori forniti separatamente

  • MN Manometri di alta e bassa pressione
  • CR Pannello comandi remoto
  • AG Antivibranti in gomma

Sezioni aggiuntive

  • UM Sezione con predisposizione per umidificatore
  • UM/EN Sezione con umidificatore ad elettrodi immersi
  • F/CD Generatore d'aria calda a condensazione con bruciatore modulante
172192212232272302352372484574724
RaffreddamentoPotenza frigorifera (1)kW57,965,877,687,498,6113129145168198252
Potenza assorbita (1)(2)kW19,421,824,626,230,837,840,443,354,661,585,1
Raffreddamento (EN14511)SEER (3)4,574,614,784,814,694,534,524,664,424,294,31
Efficienza Energetica (3)%180181188189185178178183174169169
RiscaldamentoPotenza termica (4)kW60,267,276,888,6101115133151173204262
Potenza assorbita (4)(2)kW16,817,920,222,825,232,234,040,045,750,470,5
Riscaldamento (EN14511)SCOP (5)3,463,513,623,603,573,403,443,523,563,553,47
Efficienza Energetica (5)%135137142141140133135138139139136
Sezione trattamento ariaPortata ariam³/s2,673,304,054,054,845,496,326,328,209,7912,31
Prevalenza utilePa250250250250250250250250250250250
Ventilatore11222222244
FiltroTipoG4G4G4G4G4G4G4G4G4G4G4
Sezione ripresa ariaPortata ariam³/s2,673,304,054,054,845,496,326,328,209,7912,31
Prevalenza utilePa100100100100100100100100100100100
Ventilatore11222222244
Sezione motocondensanteCompressore22222222444
Circuiti frigoriferi11111111222
Gradini di parzializzazioneSteplessSteplessSteplessSteplessSteplessSteplessSteplessSteplessSteplessSteplessStepless
Ventilatore22222244446
Batteria ad acqua caldaPotenza termica (6)kW85100125125150175200200250300350
Perdite di carico lato ariaPa3031313131303636353557
Portata acqua (6)l/s2,032,392,992,993,584,184,784,785,977,178,36
Perdite di carico lato acquakPa4547484849445151535745
Attacchi idraulici"G1­"½1­"½1"­½1"­½1"­½2"2"2"2"2 ½"2 ½"
Resistenza elettricaAlimentazioneV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Potenza termicakW1521272727414141414855
Corrente assorbita maxA2230393939595959596979
Stadi22222444444
Caratteristiche elettricheAlimentazioneV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Corrente max. funzionamentoA46475660698893102126148170
Corrente max. di spuntoA169169179192236212225269258315344
Pressione sonora (7) (7)dB(A)5757575757585959606061
PesiPeso di trasportokg15001610174018401860200024002450302033704190
Peso in funzionamentokg14801590172018201840197523752425299033354150

Dimensioni

172192212232272302352372484574724
LSTDmm526054805570557056506170690069008080847011020
WSTDmm22002200220022002200220022002200220022002200
HSTDmm21002340234023402340234023402340234025102510

Note

  • 1 Temperatura aria ingresso evaporatore 27 °C b.s./19 °C b.u.; temperatura aria esterna 35 °C.
  • 2 Esclusa la potenza assorbita dai ventilatori della sezione trattamento aria.
  • 3 Efficienza energetica stagionale di raffreddamento secondo il Regolamento UE n. 2016/2281.
  • 4 Temperatura aria ingresso condensatore 20 °C, temperatura aria esterna 7 °C b.s./6 °C b.u.
  • 5 Efficienza energetica stagionale di riscaldamento in condizioni climatiche medie secondo il Regolamento UE n. 2016/2281.
  • 6 Temperatura aria ingresso 20 °C, temperatura acqua ingresso 70 °C, temperatura acqua uscita 60 °C.
  • 7 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
  • N.B. (1) I pesi della versione WP sono riportati nel quaderno tecnico.
