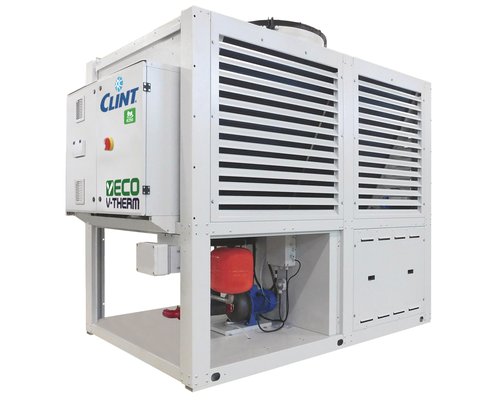

CHV/P/WP 152-P÷504-P

Выделенные тепловые насосы воздух/вода класса Aдля выработки высокотемпературной горячей воды, осевые вентиляторы, спиральные компрессоры и пластинчатый теплообменник

_icona_clint_solo_raffreddamento-riscaldamento_2024.png _icona_clint_compressore_scroll_2024.png _icona_clint_fan_assiale_2024.png _icona_clint_exchanger_plate_2024.png _icona_clint_solution_DHW_2024.png _icona_clint_solution_leaf-electric_2024.png _icona_clint_solution_A_class_heating_2024.png _icona_clint_refrigerant_R290_2024.png

Блоки разработаны для выработки высокотемпературной горячей воды (до 70°C).
Агрегаты уже соответствуют европейским нормам ErP 2021.

Версии

  • CHV/P/WP - реверсивный тепловой насос

диапазон мощности

  • 48,0-164 kW
  • 14,0-47,0 Ton

Характеристики

  • Самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием.
  • Спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера.
  • Осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором.
  • Evaporator AISI 316 stainless steel braze welded plates type with one (mod. 152-P÷252-P) or two (mod. 304-P÷504-P) independent circuits on the refrigerant side and one on the water side, completed with water differential pressure switch and antifreeze heater.
  • Хладагент R290.
  • The condensing / evaporating control is included: electronic proportional device that ensures efficient and continuous functioning of the unit. It also allows to reduce the sound level especially at night. It consists of a fans speed controller with continuous speed regulation, an high/low pressure transducer on cooling circuit and an electrical heater on electrical board.
  • Производство горячей воды 70 °C при температуре наружного воздуха до 3 °C; при -20 °C наружного воздуха температура воды достигает 55 °C.

Принадлежности, установленные на заводе

  • RE Реле контроля фаз и мин/макс напряжений
  • SL Шумоизолирующий кожух
  • DSV Двойной предохранительный клапан с обменным клапаном со стороны высокого давления на каждом охлаждающем контуре
  • BT Комплект для работы при низких температурах воды
  • SI Бак-накопитель
  • PS Один циркуляционный насос
  • PSI Один инверторный циркуляционный насос
  • PD Два циркуляционных насоса
  • PDI Два инверторных циркуляционных насоса
  • GS Уплотнитель насоса для гликоля >30%
  • GD Двойные уплотнения циркуляционного насоса для гликоля >30%
  • FN Нагреватель на труб для защиты от замораживания
  • FO Нагреватель на труб и бака для защиты от замораживания
  • FG Нагреватель для защиты от замораживания насоса и труб
  • FM Нагреватель для защиты от замораживания двух насосов и труб
  • FUM Защита от замораживания в баке и один насос.
  • FDM Защита от замораживания в баке и двойной насос.
  • SS Устройство плавного пуска
  • ISB1 BACnet MSTP протокол, RS485 интерфейсная плата
  • ISBT1 BACnet TCP/IP протокол, Ethernet порт
  • IEH Gateway with Ethernet port. Possibility of connection via Modbus TCP-IP (IST) or SNMP (ISS) protocols or via Web Server
  • LDS Leak detection sensor R290
  • GP Anti-snow coils protection grids

Принадлежности, поставка отдельно

  • V3D 3-ходовый клапан для производства ГВС
  • AG Резиновые виброизолирующие опоры
  • AM Пружинные виброизолирующие опоры
  • FL Реле протока
152-P182-P222-P252-P304-P374-P444-P504-P
НагревТеплопроиз-ть (1)kW48,059,871,281,896,2119142164
Потребл. мощность (1)kW14,717,321,424,329,434,743,149,0
COP (1)3,273,463,333,373,273,433,293,35
Теплопроиз-ть (2)kW49,061,473,484,598,1122147170
Потребл. мощность (2)kW12,714,918,521,125,630,037,542,8
COP (2)3,864,123,964,003,834,073,913,97
Теплопроиз-ть (3)kW47,158,168,778,794,3116137158
Потребл. мощность (3)kW17,019,924,427,634,240,049,455,7
COP (3)2,772,932,812,862,762,892,772,83
Нагрев (EN 14511)Теплопроиз-ть (1)kW48,160,071,482,196,3119142164
Потребл. мощность (1)kW14,917,621,824,729,635,043,649,6
COP (1)3,223,403,283,323,253,403,263,32
Теплопроиз-ть (2)kW49,261,673,684,898,3122147170
Потребл. мощность (2)kW12,915,218,921,625,930,338,043,4
COP (2)3,804,043,893,933,804,033,873,92
Теплопроиз-ть (3)kW47,258,168,878,894,3116137158
Потребл. мощность (3)kW17,119,924,527,734,340,149,555,9
COP (3)2,762,912,812,852,752,882,772,82
SCOP (4)3,523,773,493,573,693,943,653,54
Энергоэффективность (4)%138148137140145155143139
SCOP (5)2,993,152,943,033,033,283,073,13
Энергоэффективность (5)%117123115118118128120122
ОхлаждениеХолодопроиз-ть (6)kW40,147,258,565,879,993,6117130
Потребл. мощность (6)kW16,219,523,225,932,338,846,451,8
EER (6)2,482,422,522,542,472,412,522,51
Холодопроиз-ть (7)kW54,163,479,389,3104122153169
Потребл. мощность (7)kW17,621,425,428,334,642,150,256,0
EER (7)3,082,963,133,153,012,903,053,02
Охлаждение (EN 14511)Холодопроиз-ть (6)kW40,047,158,465,779,893,5117130
Потребл. мощность (6)kW16,319,723,426,132,439,046,752,1
EER (6)2,452,402,492,512,462,402,502,49
Холодопроиз-ть (7)kW53,963,278,989,0104122153169
Потребл. мощность (7)kW17,921,926,028,934,942,450,856,6
EER (7)3,012,893,043,082,982,873,002,98
SEER (8)3,333,283,343,343,603,523,583,33
Энергоэффективность (8)%130128131131141138140130
КомпрессорыКоличествоN°22224444
Фреоновые контуыN°11112222
Ступени производительностиN°22224444
EvaporadorРасход воды (1)l/s2,332,883,443,964,665,746,897,94
Падение давления (1)kPa41,847,344,546,421,324,530,430,8
Подсоед. по воде"G2"2"2"2"2"1/22"1/22"1/22"1/2
Электрические характеристикиСеть питанияV/Ph/Hz400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50400/3/50
Макс. рабочий токA434963748698126148
Пусковой токA171173176227214222239301
Располагаемый напор (1)kPa140125115105200185175150
Звуковая мощностьСтандартная версия (9)dB(A)8282848484848686
Исполнение SL (9)dB(A)8080828282828484
МассаТранспортный весkg8068358849131517157316901766
Рабочий весkg8108408909201530159017101790

Dimensions

152-P182-P222-P252-P304-P374-P444-P504-P
LSTD/SLmm24802480248024804990499049904990
WSTD/SLmm13501350135013501350135013501350
HSTD/SLmm21002100210021002100210021002100

Примечания

  • 1 Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
  • 2 Горячая вода 30/35 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
  • 3 Нагретая вода от 47 до 55 °C, температура наружного воздуха 7 °C сух.т./6 °C вл.т.
  • 4 Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
  • 5 Сезонная энергоэффективность отопления при средней температуре со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
  • 6 Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
  • 7 Холодная вода 23/18 °C, температура наружного воздуха 35 °C.
  • 8 Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
  • 9 Уровень звуковой мощности согласно стандартам ISO 3744 и Eurovent 8/1.
