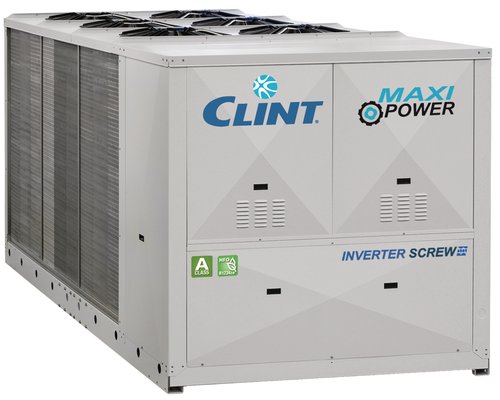

CHA/H/A 1002÷6002

Высокоэффективный чиллеры с воздушным охлаждением конденсатора энернгоэффективности с осевыми вентиляторами, (инверторным) винтовым компрессром и кожухотрубным теплообменником.

Высокоэффективный серия чиллеров CHA/H/A 1002÷6002, работающая на фреоне HFO-R1234ze, разработана для эффективного решения потребностей системы. Новейший фреон HFO-R1234ze с GWP<1 (глобальный потенциа потепления) является самым экологическим фреоном на рынке и отвечает самым строгим международным регулирующим документам.
Традиционные теплообменники или микроканальные, винтовые компрессоры, новый конструктив, оптимизация каждой детали позволили получить наивысшую эффективность. Версии со сверхмалым уровнем шума, полученные за счет звукоизоляции компрессора и всей конструкции, а также более широких теплообменников, особенно подходят для установок, где чрезвычайно тихая работа важна для идеального исполнения системы.
Возможны как опции новые ЕС инверторные двигатели вентиляторов с высоким напором и эффективностью для подсоединения к воздуховодам.

Модели 1002 ÷ 1602 соответствуют требованиям ErP 2021 в отношении технологического охлаждения; модели 1802 ÷ 6002 оснащены опциями EC или ECH (вентиляторы с инверторными EC двигателями).
Агрегаты соответствуют требованиям ErP 2021 для систем комфортного охлаждения с опциями EC или ECH (вентиляторы с инверторными EC двигателями).

Версии

CHA/H/A -Охлаждение только.
CHA/H/A/MC -Охлаждение только с конденсаторами MICROCHANNEL.
CHA/H/A/SSL -Сверхнизкошумный. Охлаждение только.
CHA/H/A/MC/SSL -Сверхмалошумный, охлаждение только, с микроканальными теплообменниками.

диапазон мощности

197-1353 kW
56,0-385 Ton

Характеристики

Самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием.
Винтовые компрессоры со встроенным маслоотделителем, фильтром на стороне всасывания, подогревателем картера, смотровым окном, устройством тепловой защиты, запорным клапаном на стороне нагнетания и устройством плавного регулирования производительности.
Осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором.
Конденсатор выполнен из медных труб с алюминиевым оребрением или алюминиевые микроканальные теплообменники.
Испаритель в виде кожухотрубного теплообменника с двумя независимыми холодильными и одним гидравлическим контурами, с дифференциальным реле давления воды.
Запорные вентили на линии нагнетания и жидкостной.
Электронный терморегулирующий вентиль.
Цифровые манометры высокого и низкого давлений.
HFO-R1234ze фреон.
Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, устройства защиты компрессоров от перегрузки и термоконтакты для вентиляторов.
Контроль конденсации включает в себя: электронное устройство пропорционального управления, которое обеспечивает эффективное функционирование агрегата при наружной температуре до 0 °C в режиме охлаждения. Это позволяет снизить уровень шума особенно ночью. Оно состоит из контроллера управления вентиляторами, который регулирует скорость вращения и трансдьюсеров высокого и низкого давл, установленных в холодильных контурахений.
Микропроцессорная система управления.

Принадлежности

Принадлежности, установленные на заводе

IM Автоматические выключатели с термомагнитными расцепителями
RE Реле контроля фаз и мин/макс напряжений
SL Шумоизолирующий кожух
DSV Двойной предохранительный клапан с обменным клапаном со стороны высокого давления на каждом охлаждающем контуре
DSVHL Double relief safety valve with changeover switch on the high and on the low pressure side of each refrigerant circuit
CC Устройство управления конденсацией для наружных температур до минус 20 °C
BT Комплект для работы при низких температурах воды
EC Вентиляторы с инверторным EC-двигателем
ECH ЕС инверторные вентиляторы с высоким напором
HRT/S Рекуператор для полной утилизации тепла, устанавливаемый последовательно
HRT/P Рекуператор для полной утилизации тепла, устанавливаемый параллельно
TX Оребрение с специальным покрытием
TXB Оребрение с эпоксидным покрытием
EW Внешнее подключение воды
SP Бак-накопитель
PU Один циркуляционный насос
PUI Один инверторный циркуляционный насос
PD Два циркуляционных насоса
PDI Два инверторных циркуляционных насоса
SPU Бак-накопитель и один циркуляционный насос
SPUI Бак-накопитель и один инверторный циркуляционный насос
SPD Бак-накопитель и два циркуляционных насоса
SPDI Бак-накопитель и два инверторных циркуляционных насоса
GS Уплотнитель насоса для гликоля >30%
GD Двойные уплотнения циркуляционного насоса для гликоля >30%
FE Нагреватель для защиты от замораживания испарителя
FX Электронагреватель для испарителя и труб
FB Электронагреватель для испарителя и бака
FQ Электронагреватель на испаритель, бак и трубы
FZ Нагреватель для защиты от замораживания испарителя, насоса и труб
FH Нагреватель для защиты от замораживания испарителя, двух насосов и труб
FU Нагреватель для защиты от замораживания испарителя, бака, насоса и труб
FD Нагреватель для защиты от замораживания испарителя, бака, двух насосов и труб
II Инвертор на одном компрессоре и плавный запуск на других компрессорах
ID Инвертор на всех компрессорах
SS Устройство плавного пуска
WM Web-мониторинг обеспечивает дистанционное управление системой через протоколы связи GPRS/EDGE/4G/TCP-IP
IS Интерфейсная плата RS485
IST Протокол Modbus TCP / IP, порт Ethernet
ISB BACnet MSTP протокол, RS485 интерфейсная плата
ISBT BACnet IP протокол, Ethernet порт
ISB1 BACnet MSTP протокол, RS485 интерфейсная плата
ISBT1 BACnet TCP/IP протокол, Ethernet порт
ISS Протокол SNMP, порт Ethernet
IAV Дистанционная уставка, 0-10В управление
IAA Дистанционная уставка, 4-20 мА управление
IAS Дистанционный сигнал для активации второй уставки
IDL Запрос ограничения по цифроовму входу
CP Сухие контакты
MN Манометры высокого и низкого давлений.

Принадлежности, поставка отдельно

CR Пульт дистанционного управления
RP Металлические решетки для защиты конденсатора
AG Резиновые виброизолирующие опоры
AM Пружинные виброизолирующие опоры
FL Реле протока

Technical data

			1002	1202	1402	1602	1802	2202	2502	2802	3302	3602	4602	4802	5402	6002
Холодопроиз-ть, станд.	Холодопроиз-ть (1)	kW	197	261	309	366	406	464	548	608	717	809	980	1064	1228	1353
	Потребл. мощность (1)	kW	63	83	98	116	129	147	168	189	223	249	300	333	379	422
	EER (1)		3,13	3,14	3,15	3,16	3,15	3,16	3,26	3,22	3,22	3,25	3,27	3,20	3,24	3,21
Охлаждение, стандартный (EN 14511)	Холодопроиз-ть (1)	kW	197	260	308	365	405	463	547	606	714	806	978	1061	1224	1348
	EER (1)		3,13	3,10	3,11	3,12	3,12	3,11	3,24	3,17	3,17	3,21	3,24	3,16	3,20	3,16
	SEER (2)		3,81	3,84	3,94	3,89	4,09	4,03	4,11	4,15	4,16	4,13	4,15	4,13	4,16	4,18
	Энергоэффективность (2)	%	149	151	155	153	161	158	161	163	163	162	163	162	163	164
	SEER с дополнительным оборудованием EC или ECH (2)		4,17	4,20	4,39	4,26	4,55	4,55	4,57	4,56	4,57	4,57	4,58	4,55	4,55	4,55
	Энергоэффективность с комплектующим EC или ECH (2)	%	164	165	173	167	179	179	180	179	180	180	180	179	179	179
Холодопроиз-ть, версия MC	Холодопроиз-ть (1)	kW	197	261	309	366	406	464	548	608	717	809	980	1064	1228	1353
	Потребл. мощность (1)	kW	62	81	96	114	126	144	165	185	219	244	294	326	371	414
	EER (1)		3,18	3,22	3,22	3,21	3,22	3,22	3,32	3,29	3,27	3,32	3,33	3,26	3,31	3,27
Охлаждение, исполнение MC (EN 14511)	Холодопроиз-ть (1)	kW	197	260	308	365	405	463	547	606	714	806	978	1061	1224	1348
	EER (1)		3,18	3,17	3,18	3,17	3,19	3,17	3,30	3,24	3,23	3,28	3,30	3,22	3,26	3,22
	SEER (2)		3,85	3,88	3,95	3,93	4,10	4,04	4,12	4,16	4,17	4,14	4,16	4,13	4,18	4,19
	Энергоэффективность (2)	%	151	152	155	154	161	159	162	163	164	163	163	162	164	165
	SEER с дополнительным оборудованием EC или ECH (2)		4,22	4,25	4,43	4,30	4,55	4,55	4,61	4,60	4,61	4,61	4,62	4,55	4,55	4,55
	Энергоэффективность с комплектующим EC или ECH (2)	%	166	167	174	169	179	179	181	181	181	181	182	179	179	179
Компрессоры	Количество	n°	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Фреоновые контуы	n°	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Ступени производительности	n°	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless
Evaporador	Расход воды	l/s	9,41	12,47	14,76	17,49	19,40	22,17	26,18	29,05	34,26	38,65	46,82	50,84	58,67	64,64
	Падение давления	kPa	39	37	32	34	31	28	37	33	40	42	30	38	47	54
	Подсоед. по воде	DN	125	125	150	150	150	150	150	150	200	200	200	200	250	250
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	203	275	319	355	413	467	512	597	670	731	764	831	951	1039
	Пусковой ток	A	291	417	488	586	642	723	783	896	947	1091	1206	1244	1450	1494
Агрегат с баком и насосом	Располагаемый напор	kPa	155	185	180	155	140	180	160	145	160	140	120	170	180	155
	Объем бака-накопителя	l	2000	2000	2000	2000	2000	2000	2000	3000	3000	3000	-	-	-	-
	Подсоед. по воде	DN	100	100	100	100	125	125	150	150	150	150	-	-	-	-
Schalldruck	Стандартная версия (3)	dB(A)	75	76	76	77	77	78	78	78	80	81	82	82	84	84
	С опцией SL (3)	dB(A)	72	73	73	74	74	75	75	75	77	78	79	79	81	81
	Сверхмалошумная версия SSL (3)	dB(A)	67,0	68,0	68,0	69,0	69,0	70,0	70,0	70,0	72,0	73,0	74,0	74,0	---	---
Масса	Транспортный вес (4)	kg	2700	3215	3540	4015	4120	4625	5165	5260	6240	7460	8995	9435	11230	11560
Масса	Рабочий вес (4)	kg	2790	3300	3670	4180	4280	4820	5430	5520	6570	7880	9500	9910	11800	12190

Dimensions

			1002	1202	1402	1602	1802	2202	2502	2802	3302	3602	4602	4802	5402	6002
L	STD	mm	4400	5000	5000	5550	5550	6700	6700	6700	8900	10050	11100	12250	13400	13400
L	SSL	mm	5000	5550	5550	6700	6700	8900	8900	8900	10050	11100	12250	13400	-	-
W	STD-SSL-MC-MC/SSL	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD	mm	2100	2100	2100	2100	2100	2100	2100	2100	2100	2550	2550	2550	2550	2550
H	SSL	mm	2100	2100	2100	2100	2100	2100	2100	2100	2550	2550	2550	2550	-	-

Примечания

1 Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
2 Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
3 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
4 Агрегат без бака-накопителя и насоса.
N.B. (1) Масса агрегатов сверхмалошумного исполнения (SSL) приведена в соответствующей технической документации.
N.B. (2) Данные для версий MC приведены в технической документации.
