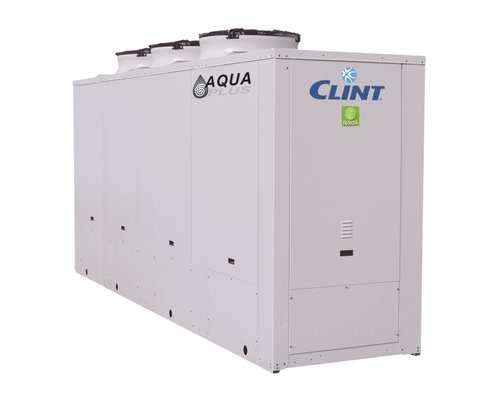

CHA/K 182-P÷604-P

ЧИЛЛЕРЫ И ТЕПЛОВЫЕ НАСОСЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ КОНДЕНСАТОРА С ОСЕВЫМИ ВЕНТИЛЯТОРАМИ, СПИРАЛЬНЫМИ КОМПРЕССОРАМИ И ПЛАСТИНЧАТЫМИ ТЕПЛООБМЕННИКАМИ.


Чиллеры и тепловые насосы серии CHA/K 182-P÷604-P, работающие на хладагенте R410A, предназначены для обслуживания средних коммерческих зданий и промышленных систем.
Они используются совместно с внутренними блоками для кондиционирования помещений или для компенсации теплоизбытков, образующихся при технологических процессах. Могут оснащаться платой RS485 ModBus.
Агрегаты с осевыми вентиляторами, спиральными компрессорами и пластинчатым тепообменником даже в низкошумной версии могут быть укомплектованы гидромодулем с баком или насосом, а так же с баком и насосом.
Возможны как опции новые ЕС инверторные двигатели вентиляторов с высоким напором и эффективностью для подсоединения к воздуховодам .

Агрегаты соответствуют требованиям ErP 2021 для применения в технологическом охлаждении; для обеспечения комфортного охлаждения они соответствуют требованиям, если поставляются с опциями EC или ECH (вентиляторы с инверторными EC двигателями).
По запросу блоки могут заправляться фреонами R452B и R454B

Версии

CHA/K - только охлаждение
CHA/K/WP - реверсивный тепловой насос
CHA/K/SSL - только охлаждение, сверхмалошумное исполнение
CHA/K/WP/SSL - реверсивный тепловой насос, сверхмалошумное исполнение

диапазон мощности

48,0-178 kW
14,0-51,0 Ton

Характеристики

Самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием.
Спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера.
Осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором.
Конденсатор в виде теплообменника из медных труб с алюминиевым оребрением.
Испаритель в виде паяного пластинчатого теплообменника из нержавеющей стали AISI 316 с одним холодильным и одним гидравлическим контурами у агрегатов типоразмера 182-P÷453-P; с двумя независимыми холодильными и одним гидравлическим контурами у агрегатов типоразмера 524-P÷604-P, с дифференциальным реле давления воды. С обязательным нагревателем защиты от замораживания у тепловых насосов.
R410А фреон.По запросу фреоны R452B и R454B
Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, устройства защиты компрессоров от перегрузки и термоконтакты для вентиляторов.
Микропроцессорная система управления.

Принадлежности

Принадлежности, установленные на заводе

IM Автоматические выключатели с термомагнитными расцепителями
RE Реле контроля фаз и мин/макс напряжений
SL Шумоизолирующий кожух
RFM Запорные вентили на нагнетательной линии холодильного контура
RFL Запорные вентили на жидкостной линии холодильного контура
CT Устройство управления конденсацией для наружных температур до 0 °C
CC Устройство управления конденсацией для наружных температур до минус 20 °C
BT Комплект для работы при низких температурах воды
EC Вентиляторы с инверторным EC-двигателем
ECH ЕС инверторные вентиляторы с высоким напором
DS Охладитель перегретого пара
RT Полная утилизация тепла
TX Оребрение с специальным покрытием
SI Бак-накопитель
PS Один циркуляционный насос
PSI Один инверторный циркуляционный насос
PD Два циркуляционных насоса
PDI Два инверторных циркуляционных насоса
GS Уплотнитель насоса для гликоля >30%
GD Двойные уплотнения циркуляционного насоса для гликоля >30%
FE Нагреватель для защиты от замораживания испарителя
FA Нагреватель защиты бака-накопителя от замораживания
SS Устройство плавного пуска
IS Интерфейсная плата RS485
IAV Дистанционная уставка, 0-10В управление
IAA Дистанционная уставка, 4-20 мА управление
IAS Дистанционный сигнал для активации второй уставки
IDL Запрос ограничения по цифроовму входу
MN Манометры высокого и низкого давлений.

Принадлежности, поставка отдельно

CR Пульт дистанционного управления
RP Металлические решетки для защиты конденсатора
AG Резиновые виброизолирующие опоры
AM Пружинные виброизолирующие опоры

Technical data

			182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
Охлаждение	Холодопроиз-ть (1)	kW	47,6	54,9	63,5	72,9	83,4	95,9	110	127	147	178
	Потребл. мощность (1)	kW	15,2	17,8	21,0	24,5	27,4	32,1	36,0	41,8	49,9	58,2
	EER (1)		3,13	3,09	3,02	2,98	3,05	2,99	3,06	3,04	2,95	3,06
Охлаждение (EN 14511)	Холодопроиз-ть (1)	kW	47,5	54,7	63,3	72,7	83,2	95,6	110	127	147	178
	Потребл. мощность (1)	kW	15,5	18,1	21,3	24,9	27,8	32,7	36,6	42,5	50,6	59,0
	EER (1)		3,07	3,03	2,97	2,92	3,00	2,92	3,00	2,98	2,90	3,01
	SEER (2)		4,06	4,08	3,92	3,93	4,01	3,88	3,90	4,01	3,99	3,86
	Энергоэффективность (2)	%	159	160	154	154	157	152	153	157	157	151
	SEER с дополнительным оборудованием EC или ECH (2)		4,23	4,23	4,26	4,23	4,28	4,25	4,24	4,31	4,34	4,27
	Энергоэффективность с комплектующим EC или ECH (2)	%	166	166	167	166	168	167	167	169	171	168
Нагрев	Теплопроиз-ть (3)	kW	54,1	61,8	71,4	80,3	90,4	106	120	135	154	187
	Потребл. мощность (3)	kW	16,6	18,9	22,6	24,9	28,3	33,9	37,0	42,3	50,3	60,4
	COP (3)		3,26	3,27	3,16	3,22	3,19	3,13	3,24	3,19	3,06	3,10
Нагрев (EN 14511)	Теплопроиз-ть (3)	kW	54,4	62,1	71,7	80,7	90,8	106	120	135	154	187
	Потребл. мощность (3)	kW	17,0	19,4	23,1	25,5	28,9	34,7	37,8	43,2	51,3	61,5
	COP (3)		3,19	3,20	3,10	3,16	3,14	3,06	3,18	3,13	3,01	3,05
	SCOP (4)		3,33	3,30	3,31	3,38	3,39	3,38	3,30	3,35	3,34	3,25
	Энергоэффективность (4)	%	130	129	129	132	133	132	129	131	131	127
	Класс энергоэффективности (5)		A+	A+	A+	A+	-	-	-	-	-	-
Компрессоры	Количество	n°	2	2	2	2	2	3	3	3	4	4
	Фреоновые контуы	n°	1	1	1	1	1	1	1	1	2	2
	Ступени производительности	n°	2	2	2	2	2	3	3	3	4	4
Evaporador	Расход воды	l/s	2,27	2,62	3,03	3,48	3,98	4,57	5,24	6,05	7,01	8,48
	Падение давления	kPa	45	48	43	48	43	58	46	53	48	48
	Подсоед. по воде	"G	1 ½"	1 ½"	1 ½"	1 ½"	1 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	41	44	52	56	64	75	82	93	110	131
	Пусковой ток	A	164	166	175	188	231	199	214	261	242	298
Агрегат с баком и насосом	Располагаемый напор	kPa	140	130	130	115	140	165	170	155	150	135
	Объем бака-накопителя	l	400	400	400	400	400	400	400	400	600	600
	Подсоед. по воде	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Доступное статическое давление вентилятора с опцией ECH	Стандартная версия	Pa	85	85	75	75	70	50	70	60	60	---
Schalldruck	Стандартная версия (6)	dB(A)	61	61	64	64	65	67	67	67	67	67
Schalldruck	С опцией SL (6)	dB(A)	59	59	62	62	63	65	65	65	65	65
Масса	Транспортный вес (7)	kg	595	624	663	682	791	878	927	1036	1135	1374
Масса	Рабочий вес (7)	kg	600	630	670	690	800	890	940	1050	1150	1390

Dimensions

			182-P	202-P	242-P	262-P	302-P	363-P	393-P	453-P	524-P	604-P
L	STD	mm	2350	2350	2350	2350	2350	2350	2350	2350	3550	3550
L	SSL	mm	2350	2350	2350	2350	2350	2350	3550	3550	3550	---
W	STD-SSL	mm	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
H	STD-SSL	mm	1950	1950	1950	1950	2250	2250	2250	2250	2250	2250

Примечания

1 Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
2 Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
3 Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
4 Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
5 Сезонный класс энергоэффективности отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 811/2013.
6 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
7 Агрегат без бака-накопителя и насоса.
N.B. (1) Масса тепловых насосов и агрегатов сверхмалошумного исполнения (SSL) приведена в соответствующей технической документации.
