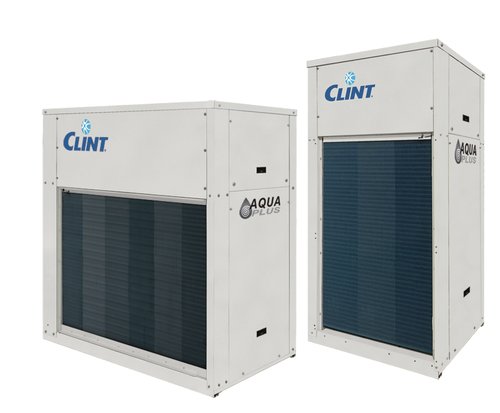

CRA/IK/A 51÷131
Высокоэффективный чиллеры водяного охлаждения и тепловые насосы с инверторными прямоточными вентиляторами ЕС, инверторным спиральным компрессором и пластинчатым теплообменником для внутренней установки с каналами
Высокоэффективный чиллеры внутреннего монтажа CRA/IK/A 51÷131 энергоэффективности, работающие на фреоне с вентиляторами Plug-Fan с ЕС инверторными двигателями предназначены для малых и средних систем гражданского и коммерческого назначения, там где трудно устанавливать чиллеры с наружи.
Данные агрегаты, оснащенные рамой из окрашенной листовой стали, могут использоваться совместно с фанкойлами или промежуточными теплообменниками технологических систем охлаждения.
Эти агрегаты имеют особые технические и конструктивные преимущества для эффективно их применения.
Чрезвычайная эксплуатационная гибкость агрегатов данной серии обеспечивается за счет широкого выбора дополнительных опций, устанавливаемых на заводе или поставляемых отдельно.
Агрегаты уже соответствуют европейским нормам ErP 2021.
По запросу блоки могут заправляться фреонами R452B и R454B
Версии
- CRA/IK/A - Охлаждение только
- CRA/IK/A/WP - Реверсивный тепловой насос
диапазон мощности
- 12,0-36,0 kW
- 3,5-10,0 Ton
Характеристики
- Самонесущая рама из окрашенной стали. Компрессорный отсек со звукоизоляцией (51÷131).
- Инверторный спиральный компрессор с встроенной тепловой защитой и нагревателем картера, звукоизоляционная крышка (51÷131).
- Высокоэффективный бескорпусной ЕС инверторный двигатель вентилятора с назад загнутыми лопатками с блоком управления скорости вращения
- Конденсатор в виде теплообменника из медных труб с алюминиевым оребрением, с поддоном для сбора конденсата у тепловых насосов.
- Испаритель в виде паяного пластинчатого теплообменника из нержавеющей стали AISI 316, с дифференциальным реле давления воды. С обязательным нагревателем защиты от замораживания у тепловых насосов.
- Электронный терморегулирующий вентиль.
- R410А фреон.По запросу фреоны R452B и R454B
- Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, пускатели компрессоров (21÷81) и насоса
- Контроль конденсации включает в себя: электронное устройство пропорционального управления, которое обеспечивает эффективное функционирование агрегата при наружной температуре до -20 °C в режиме охлаждения. Это позволяет снизить уровень шума особенно ночью. Оно состоит из контроллера управления вентиляторами, который регулирует скорость вращения и трансдьюсеров высокого и низкого давл, установленных в холодильных контурахений.
- Работа в режиме нагрева при наружной температуре до -15 °C.
- Микропроцессорная система управления.
- Расширенные функции: дистанционная уставка с сигналом 0-10 В, дистанционная уставка с сигналом 4-20 мА, дистанционный сигнал для активации второй уставки,
- запрос ограничения по цифровому входу, управление гибридными установками, управление производством ГВС.
Принадлежности
Принадлежности, установленные на заводе
- BT Комплект для работы при низких температурах воды
- TX Оребрение с специальным покрытием
- PS Один циркуляционный насос
- GS Уплотнитель насоса для гликоля >30%
- FE Нагреватель для защиты от замораживания испарителя
Принадлежности, поставка отдельно
- CR Пульт дистанционного управления
- IS Интерфейсная плата RS485
- RP Металлические решетки для защиты конденсатора
- AG Резиновые виброизолирующие опоры
Technical data
| 51 | 61 | 71 | 81 | 91 | 101 | 131 | |||
| Охлаждение | Холодопроиз-ть (1) | kW | 12,4 | 15,7 | 19,0 | 22,4 | 25,8 | 30,5 | 35,9 |
| Потребл. мощность (1) | kW | 4,3 | 5,4 | 6,5 | 7,7 | 9,3 | 10,3 | 12,1 | |
| EER (1) | 2,88 | 2,91 | 2,92 | 2,91 | 2,77 | 2,96 | 2,97 | ||
| Охлаждение (EN 14511) | Холодопроиз-ть (1) | kW | 12,4 | 15,7 | 19,0 | 22,3 | 25,8 | 30,4 | 35,8 |
| Потребл. мощность (1) | kW | 3,9 | 5,1 | 6,2 | 7,4 | 8,4 | 9,4 | 11,3 | |
| EER (1) | 3,14 | 3,10 | 3,07 | 3,02 | 3,08 | 3,24 | 3,18 | ||
| SEER (2) | 4,32 | 4,30 | 4,23 | 4,33 | 4,32 | 4,10 | 4,12 | ||
| Энергоэффективность (2) | % | 170 | 169 | 166 | 170 | 170 | 161 | 162 | |
| Нагрев | Теплопроиз-ть (3) | kW | 14,1 | 17,5 | 20,9 | 24,8 | 28,7 | 34,3 | 40,4 |
| Потребл. мощность (3) | kW | 4,5 | 5,4 | 6,4 | 7,5 | 9,4 | 10,7 | 12,6 | |
| COP (3) | 3,13 | 3,24 | 3,27 | 3,31 | 3,05 | 3,21 | 3,21 | ||
| Нагрев (EN 14511) | Теплопроиз-ть (3) | kW | 14,2 | 17,6 | 21,0 | 24,9 | 28,8 | 34,4 | 40,5 |
| Потребл. мощность (3) | kW | 4,2 | 5,1 | 6,1 | 7,2 | 8,5 | 9,8 | 11,8 | |
| COP (3) | 3,40 | 3,46 | 3,44 | 3,45 | 3,39 | 3,50 | 3,43 | ||
| SCOP (4) | 3,58 | 3,57 | 3,68 | 3,70 | 3,91 | 4,08 | 3,79 | ||
| Энергоэффективность (4) | % | 140 | 140 | 144 | 145 | 153 | 160 | 149 | |
| Класс энергоэффективности (5) | A+ | A+ | A+ | A+ | A++ | A++ | A+ | ||
| SCOP (6) | 2,89 | 2,84 | 2,87 | 2,86 | 2,92 | 2,93 | 2,90 | ||
| Энергоэффективность (6) | % | 113 | 111 | 112 | 111 | 114 | 114 | 113 | |
| Класс энергоэффективности (7) | A+ | A+ | A+ | A+ | A+ | A+ | A+ | ||
| Компрессоры | Количество | n° | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Evaporador | Расход воды | l/s | 0,59 | 0,75 | 0,91 | 1,07 | 1,23 | 1,45 | 1,71 |
| Падение давления | kPa | 25 | 20 | 29 | 30 | 20 | 29 | 31 | |
| Подсоед. по воде | "G | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | |
| Доступное статическое давление вентилятора | Pa | 115 | 115 | 115 | 115 | 150 | 150 | 150 | |
| Электрические характеристики | Сеть питания | V/Ph/Hz | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 | 400/3+N/50 |
| Макс. рабочий ток | A | 14 | 14 | 16 | 19 | 22 | 22 | 25 | |
| Пусковой ток | A | 9 | 9 | 10 | 11 | 12 | 12 | 13 | |
| Агрегат с насосом | Располагаемый напор | kPa | 76 | 82 | 70 | 60 | 140 | 115 | 150 |
| Подсоед. по воде | "G | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | 1 ¼" | |
| Schalldruck | (8) | dB(A) | 58 | 58 | 59 | 61 | 62 | 63 | 64 |
| Масса | Транспортный вес | kg | 203 | 213 | 215 | 217 | 353 | 359 | 374 |
| Рабочий вес | kg | 205 | 215 | 217 | 219 | 356 | 362 | 377 | |
Dimensions
| 51 | 61 | 71 | 81 | 91 | 101 | 131 | |||
| L | STD | mm | 900 | 900 | 900 | 900 | 1500 | 1500 | 1500 |
| W | STD | mm | 690 | 690 | 690 | 690 | 800 | 800 | 800 |
| H | STD | mm | 1750 | 1750 | 1750 | 1750 | 1600 | 1600 | 1600 |
Примечания
- 1 Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
- 2 Сезонная энергоэффективность при низкой температуре в соответствии с документом регулирования Евросоюза п. 2016/2281.
- 3 Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
- 4 Сезонная энергоэффективность отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
- 5 Сезонный класс энергоэффективности отопления при низких температурах со среднеклиматическими условиями. Согласно Регламенту ЕС n. 811/2013.
- 6 Сезонная энергоэффективность отопления при средней температуре со среднеклиматическими условиями. Согласно Регламенту ЕС n. 813/2013.
- 7 Сезонный класс энергоэффективности отопления при средней температуре со среднеклиматическими условиями. Согласно Регламенту ЕС n. 811/2013.
- 8 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
