CHA-M/Y 1202÷2003

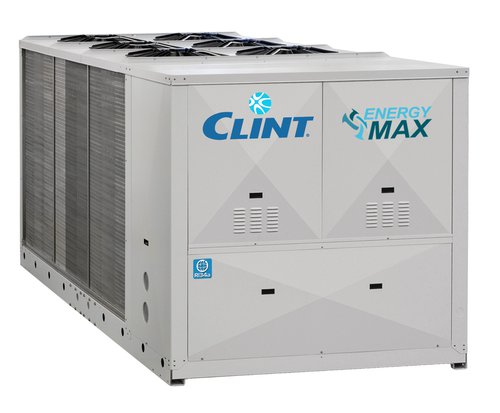

Aircooled liquid Chillers and Heat Pumps with axial fans, Screw compressors and shell and tube exchanger

The liquid Chillers and Heat Pumps of CHA-M/Y 1202÷2002 ENERGYMAX series, with R134a refrigerant, are designed for large service sector or industrial-type ambients. They are used, in combination with terminal units, for the air conditioning of the rooms or to remove the heat developed during industrial processes.
They are equipped with axial fans, Screw compressors and shell and tube exchanger. The use of large size condensing coils, together with fans with high unit efficiency, as well as the optimization of the hydraulic and cooling circuit and the use of latest generation Screw compressors, combined with a suitable sizing of the user system, allows to obtain high efficiency during operation with remarkably reduced energy consumption.
A wide range of accessories, factory fitted or supplied separately, complete the outstanding versatility and functionality of the series.

Версии

CHA-M/Y - Cooling only
CHA-M/Y/WP - Reversible Heat Pump

диапазон мощности

240-484 kW
68,0-138 Ton

Характеристики

Structure with supporting frame, made of galvanised sheet metal with additional protection provided by polyester powder coating.
Screw compressors with built-in oil separator, suction filter, crankcase heater, oil sight glass, thermal protection, hot gas shut off valves and capacity steps.
Axial fans directly coupled to an electric motor with external rotor.
Condenser made of copper tubes and aluminium finned coils.
Shell and tube type evaporator, with two independent circuits on the refrigerant side and one on the water side.
Electronic expansion valve.
R134a refrigerant.
Electrical board includes: main switch with door safety interlock, protection modules, overload protection for compressors and thermocontacts for fans.
Condensing control included, allows to reach up to 0 °C external air temperature.
Microprocessor control and regulation system.

Принадлежности

Принадлежности, установленные на заводе

RZ Устройство бесступенчатого управления компрессорами
BT Комплект для работы при низких температурах воды
HR Охладитель перегретого пара
HRT/S Рекуператор для полной утилизации тепла, устанавливаемый последовательно
TX Оребрение с специальным покрытием
FE Нагреватель для защиты от замораживания испарителя
II Инвертор на одном компрессоре и плавный запуск на других компрессорах
ID Инвертор на всех компрессорах
SS Устройство плавного пуска
WM Web-мониторинг обеспечивает дистанционное управление системой через протоколы связи GPRS/EDGE/3G/TCP-IP
AD Разделительная перегородка воздушной секции
IS Интерфейсная плата RS485
CP Сухие контакты

Принадлежности, поставка отдельно

MN Манометры высокого и низкого давлений.
CR Пульт дистанционного управления
AM Пружинные виброизолирующие опоры
RP Металлические решетки для защиты конденсатора
AG Резиновые виброизолирующие опоры
FL Реле протока

Technical data

			1202	1302	1502	1702	1902	2002
Охлаждение	Холодопроиз-ть (1)	kW	240	276	313	368	423	484
	Потребл. мощность (1)	kW	85,1	100	111	131	152	183
	EER (1)		2,82	2,76	2,82	2,81	2,78	2,64
Охлаждение (EN 14511)	Холодопроиз-ть (1)	kW	239	275	312	366	421	482
	Потребл. мощность (1)	kW	86,1	101	112	133	154	185
	EER (1)		2,78	2,74	2,79	2,75	2,73	2,61
Нагрев	Теплопроиз-ть (2)	kW	271	302	348	403	466	541
	Потребл. мощность (2)	kW	88,6	99,7	112	130	149	178
	COP (2)		3,04	3,03	3,11	3,10	3,13	3,04
Нагрев (EN 14511)	Теплопроиз-ть (2)	kW	272	303	350	405	468	544
	Потребл. мощность (2)	kW	91,1	102	116	135	154	184
	COP (2)		2,99	2,97	3,02	3,00	3,04	2,96
Компрессоры	Количество	n°	2	2	2	2	2	2
	Фреоновые контуы	n°	2	2	2	2	2	2
	Ступени производительности	n°	6	6	6	6	6	6
Evaporador	Расход воды	l/s	11,47	13,19	14,95	17,58	20,21	23,12
	Падение давления	kPa	46	47	53	67	53	60
	Подсоед. по воде	DN	100	100	100	100	100	100
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	212	250	278	334	363	434
	Пусковой ток	A	277	371	385	444	518	611
Schalldruck	Стандартная версия (3)	dB(A)	76	76	75	77	77	77
Масса	Транспортный вес	kg	2475	2842	3083	3262	3500	3927
Масса	Рабочий вес	kg	2640	3000	3280	3450	3690	4250

Dimensions

			1202	1302	1502	1702	1902	2002
L	STD	mm	2800	2800	3900	3900	3900	3900
W	STD	mm	2200	2200	2200	2200	2200	2200
H	STD	mm	2100	2100	2100	2100	2100	2100

Примечания

1 Холодная вода 12/7 °C, температура наружного воздуха 35 °C.
2 Горячая вода 40/45 °C, температура наружного воздуха 7 °C по сухому / 6 °С по влажному термометру.
3 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1) Масса тепловых насосов приведена в соответствующей технической документации.
