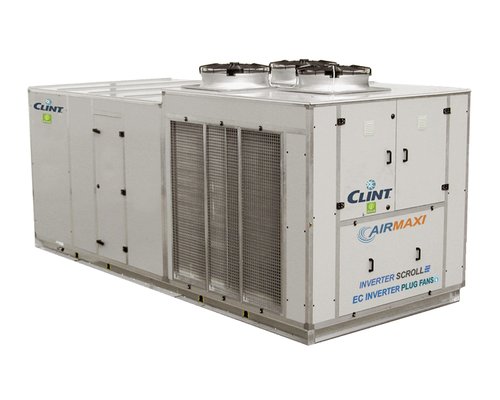

RTA/IK/EC/ECO/REC-FX 172÷724

Крышные кондиционеры с двойными панелями, инверторными спиральными компрессорами и вентиляторами Plug-Fans с инверторными ЕС двигателями, экономайзером и перекрестноточным теплоутлизатором.


Крышные кондиционеры с двухслойными панелями серии являются идеальным решением для кондиционирования больших размеров помещений, таких как: торговые залы, рестораны, столовые и промышленные объекты и. Блоки RTA/IK/EC, работающие на фреоне R410A. снабжены инверторными спиральными компрессорами, изменяющие производительность в соответствии с тепловой нагрузкой.
Данные агрегаты, оснащенные секциями из экструдированного алюминия и сэндвич-панелями толщиной 50 мм, поставляются в исполнениях "только охлаждение" и "реверсивный тепловой насос".
Для обеспечения соответствия гигиеническим стандартам по качеству воздуха используются плоские или карманные фильтры.
Они отличаются высокой модульностью и широкими возможностями конфигурирования согласно инженерным особенностям системы: данные агрегаты, помимо основных секций, оснащены экономайзером с автоматическим управлением в режимах ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ И ЕСТЕСТВЕННОГО НАГРЕВА, а также ПЕРЕКРЕСТНОПОТОЧНЫМ РЕКУПЕРАТОРОМ.
Агрегаты уже соответствуют европейским нормам ErP 2021.

Версии

RTA/IK/EC/ECO/REC-FX - только охлаждение, с вентиляторами Plug-Fan с приводом от инверторных ЕС двигателей, экономайзером и перекрестноточным теплоутилизатором
RTA/IK/EC/WP/ECO/REC-FX - реверсивный тепловой насос с вентиляторами и приводом от инверторных ЕС двигателей, экономайзером и перекрестноточным теплоутилизатором

диапазон мощности

58,0-252 kW
17,0-72,0 Ton

Характеристики

Периметр рамы изготовлен из штампованной листовой стали толщиной 3 мм, оцинкованный и пассивированной. Рама из профилей из экструдированного алюминия, с трехэлементным соединением. Соединение рамы с основанием является двойным, благодаря чему панели крепятся к основанию с помощью потайных винтов. Сэндвич-панели толщиной 50 мм из окрашенной листовой стали. Герметичность обеспечивается с помощью уплотнений с эффектом памяти формы, что гарантирует надежное уплотнение стыков даже после многократного демонтажа панелей. Секции соединены с помощью конусных зажимов, а герметичность обеспечивается уплотнением.
Инверторные постоянного тока или одноступенчатые (ВКЛ/ОТКЛ.) спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера.
Конденсатор и испаритель в виде теплообменников из медных труб с алюминиевым оребрением.
Высокоэффективные бескорпусные вентиляторы PLUG-FAN на нагнетании и всасывании с назад загнутыми лопатками с электронным контроллером скорости для легкой адаптации к характеристикам системы.
Электронный терморегулирующий вентиль.
Хладагент R410A.
Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, автоматические выключатели с термомагнитными расцепителями, тепловые реле для защиты компрессоров, термоконтакты для защиты вентиляторов конденсатора, пускатели вентиляторов секции обработки воздуха.
Электронное устройство пропорционального регулирования для снижения уровня шума путем плавного изменения скорости вентилятора. Данное устройство также обеспечивает возможность работы в режиме охлаждения при температуре наружного воздуха до минус 20 °С.
Микропроцессор для автоматического управления агрегатом.

Принадлежности

Принадлежности, установленные на заводе

IM Автоматические выключатели с термомагнитными расцепителями
SL Шумоизолирующий кожух
RFM Запорные вентили на нагнетательной линии холодильного контура
RFL Запорные вентили на жидкостной линии холодильного контура
ECA ЕС инверторные двигатели вентиляторов в конденсаторной секции
TXC Конденсатор с специальным покрытием
TXE Испаритель с специальным покрытием
FT/M6 Мягкие карманные фильтры, эффективность ePM10 70% (M6)
FT/M7 Мягкие карманные фильтры, эффективность ePM2.5 70% (F7)
FT/M8 Мягкие карманные фильтры, эффективность ePM1 70% (F8)
FT/R6 Жесткие рукавные фильтры, эффективность ePM10 70% (M6)
FT/R7 Жесткие рукавные фильтры, эффективность ePM1 50% (F7)
FT/R8 Жесткие рукавные фильтры, эффективность ePM1 70% (F8)
FT/E Электростатические Фильтры
AT Устройство автоматического поддержания расхода воздуха
AT/P Электронное устройство для поддержания постоянным напор
AT/C Управление Регулированием Расхода Воздуха в зависимости от Нагрузки
WS2 Водяной воздухонагреватель с трехходовым клапаном
EHG Электронагреватель со ступенчатым регулированием
CH Контроль по энтальпии
SQ Датчик качества воздуха
SQO Датчик качества воздуха (Co2)
SQV Датчик качества воздуха (Co2+VOC)
SSA Системы активный дезинфекции для воздуха и сред
PF Дифференциальное реле на фильтре
SB Датчик огня
SC Датчик дыма
IS Интерфейсная плата RS485
IST Протокол Modbus TCP / IP, порт Ethernet
ISB BACnet MSTP протокол, RS485 интерфейсная плата
ISBT BACnet IP протокол, Ethernet порт
ISS Протокол SNMP, порт Ethernet
IAV Дистанционная уставка, 0-10В управление
IAA Дистанционная уставка, 4-20 мА управление
IAS Дистанционный сигнал для активации второй уставки
IDL Запрос ограничения по цифроовму входу
CP Сухие контакты
RP Металлические решетки для защиты конденсатора
MN Манометры высокого и низкого давлений.

Принадлежности, поставка отдельно

CR Пульт дистанционного управления
AG Резиновые виброизолирующие опоры

Technical data

			172	192	212	232	272	302	352	372	484	574	724
Охлаждение	Холодопроиз-ть (1)	kW	57,9	65,8	77,6	87,4	98,6	113	129	145	168	198	252
Охлаждение	Потребл. мощность (1, 2)	kW	19,4	21,8	24,6	26,2	30,8	37,8	40,4	43,3	54,6	61,5	85,1
Охлаждение (EN 14511)	SEER (3)		4,57	4,61	4,78	4,81	4,69	4,53	4,52	4,66	4,42	4,29	4,31
Охлаждение (EN 14511)	Энергоэффективность (3)	%	180	181	188	189	185	178	178	183	174	169	169
Нагрев	Теплопроиз-ть (4)	kW	60,2	67,2	76,8	88,6	101	115	133	151	173	204	262
Нагрев	Потребл. мощность (4, 2)	kW	16,8	17,9	20,2	22,8	25,2	32,2	34,0	40,0	45,7	50,4	70,5
Нагрев (EN 14511)	SCOP (5)		3,46	3,51	3,62	3,60	3,57	3,40	3,44	3,52	3,56	3,55	3,47
Нагрев (EN 14511)	Энергоэффективность (5)	%	135	137	142	141	140	133	135	138	139	139	136
Секция обработки воздуха	Расход воздуха	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Расп. статич. давл.	Pa	250	250	250	250	250	250	250	250	250	250	250
	Вентилятор	n°	1	1	2	2	2	2	2	2	2	4	4
	Фильтр	Tipo	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Секция забора воздуха	Расход воздуха	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Расп. статич. давл.	Pa	100	100	100	100	100	100	100	100	100	100	100
	Вентилятор	n°	1	1	2	2	2	2	2	2	2	4	4
Секция конденсатора	Расход воздуха	m³/s	6,9	7,1	6,9	6,7	6,7	9,8	14,0	13,9	13,9	13,4	20,0
	Компрессоры	n°	2	2	2	2	2	2	2	2	4	4	4
	Фреоновые контуы	n°	1	1	1	1	1	1	1	1	2	2	2
	Ступени производительности	n°	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless	Stepless
	Вентилятор	n°	2	2	2	2	2	2	4	4	4	4	6
Калорифер	Теплопроиз-ть (6)	kW	85	100	125	125	150	175	200	200	250	300	350
	Аэродинамическое сопротивление	Pa	30	31	31	31	31	30	36	36	35	35	57
	Расход воды (6)	l/s	2,03	2,39	2,99	2,99	3,58	4,18	4,78	4,78	5,97	7,17	8,36
	Падение давления	kPa	45	47	48	48	49	44	51	51	53	57	45
	Подсоед. по воде	"G	1" ½	1" ½	1" ½	1" ½	1" ½	2"	2"	2"	2"	2 ½"	2 ½"
Электрический нагреватель	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Теплопроиз-ть	kW	15	21	27	27	27	41	41	41	41	48	55
	Максимальный ток потребления	A	22	30	39	39	39	59	59	59	59	69	79
	Ступени мощности	n°	2	2	2	2	2	4	4	4	4	4	4
Электрические характеристики	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	64	65	77	77	97	103	121	121	159	194	241
	Пусковой ток	A	147	148	199	199	220	270	262	262	291	361	429
Schalldruck	Стандартная версия (7)	dB(A)	68	69	68	69	70	72	74	74	73	73	73
Schalldruck	С опцией SL (7)	dB(A)	65	66	65	66	67	69	71	71	70	70	70
Масса	Транспортный вес	kg	1645	1720	1910	2020	2040	2210	2640	2690	3260	3590	4390
Масса	Рабочий вес	kg	1620	1695	1885	1995	2015	2185	2610	2660	3225	3555	4350
Вес версий EC/WP/ECO/REC-FX	Транспортный вес	kg	1745	1830	2030	2150	2170	2360	2820	2880	3480	3830	4710
Вес версий EC/WP/ECO/REC-FX	Рабочий вес	kg	1720	1805	2005	2125	2145	2335	2790	2850	3445	3795	4670

Dimensions

			172	192	212	232	272	302	352	372	484	574	724
L	STD	mm	6220	6190	6260	6260	6730	7070	7920	7920	7630	8030	10050
W	STD	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	STD	mm	2100	2340	2340	2340	2340	2340	2340	2340	2340	2510	2510

Примечания

1 Темп. воздуха на входе испарителя 27 °C по сухому/19 °C по влажному термометру, темп. наружного воздуха 35 °C.
2 Исключая потребляемую мощность вентиляторов секции воздухообработки.
3 Сезонная энергетическая эффективность в режиме охлаждения в соответствии с документом Евросоюза п. 2016/2281.
4 Темп. воды на входе конденсатора 20 °C, темп. наружного воздуха 7 °C по сухому/6 °C по влажному термометру.
5 Сезонная энергетическая эффективность в средних климатических режимах в соответствии с документом Евросоюза п. 2016/2281.
6 Темп. воздуха на входе 20 °C, темп. воды на входе 70 °C, темп. воды на выходе 60 °C.
7 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1) Масса тепловых насосов приведена в соответствующей технической документации.
