RTA/K/EC/MS 182÷804

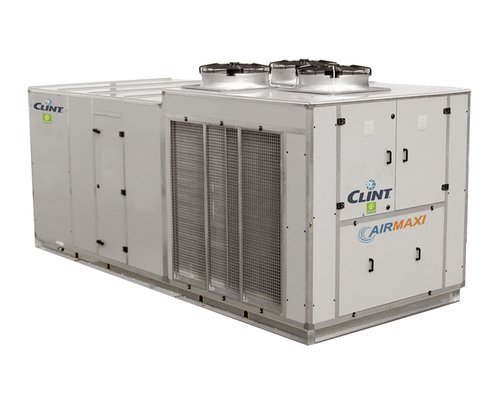

Крышные кондиционеры с двойными панелями, спиральными компрессорами, осевыми вентиляторами или вентиляторами Plug-Fans с инверторными ЕС двигателями и смесительной камерой.


Крышные кондиционеры с двухслойными панелями серии являются идеальным решением для кондиционирования больших размеров помещений, таких как: торговые залы, рестораны, столовые и промышленные объекты и. Блоки, работающие на фреоне R410A. снабжены спиральными компрессорами. Кондиционеры так же укомплектованы осевыми вентиляторами или вентиляторами Plug-Fan с EC инверторным двигателем. Эффективные вентиляторы Plug-Fan с назад загнутыми лопатками на заборе и нагнетании управляются электронным устройством , регулирующим скорость вращения вентиляторов для адаптации расхода воздуха к потребностям системы.
Данные агрегаты, оснащенные секциями из экструдированного алюминия и сэндвич-панелями толщиной 50 мм, поставляются в исполнениях "только охлаждение" и "реверсивный тепловой насос".
Для обеспечения соответствия гигиеническим стандартам по качеству воздуха используются плоские или карманные фильтры.
MS агрегаты отличаются высокой модульностью и широкими возможностями конфигурирования согласно инженерным особенностям системы: данные агрегаты, помимо основных секций, оснащены СМЕСИТЕЛЬНОЙ КАМЕРОЙ.
Агрегаты уже соответствуют европейским нормам ErP 2021.

Версии

RTA/K/EC/MS - Только охлаждение, с вентиляторами Plug-Fans и приводом от инвертоного ЕС двигателя и смесительной секцией
RTA/K/EC/WP/MS - Реверсивный тепловой насос с вентиляторами Plug-Fans и приводом от инвертоного ЕС двигателя и смесительной секцией.

диапазон мощности

58,0-252 kW
17,0-72,0 Ton

Характеристики

Периметр рамы изготовлен из штампованной листовой стали толщиной 3 мм, оцинкованный и пассивированной. Рама из профилей из экструдированного алюминия, с трехэлементным соединением. Соединение рамы с основанием является двойным, благодаря чему панели крепятся к основанию с помощью потайных винтов. Сэндвич-панели толщиной 50 мм из окрашенной листовой стали. Герметичность обеспечивается с помощью уплотнений с эффектом памяти формы, что гарантирует надежное уплотнение стыков даже после многократного демонтажа панелей. Секции соединены с помощью конусных зажимов, а герметичность обеспечивается уплотнением.
Спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера.
Конденсатор и испаритель в виде теплообменников из медных труб с алюминиевым оребрением.
Высокоэффективные бескорпусные вентиляторы с назад загнутыми лопатками PLUG-FAN с приводом от инверторного ЕС двигателя , управление от электронного устройства для адаптации к характеритикам системы.
Хладагент R410A.
Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, автоматические выключатели с термомагнитными расцепителями, тепловые реле для защиты компрессоров, термоконтакты для защиты вентиляторов конденсатора, пускатели вентиляторов секции обработки воздуха.
Микропроцессор для автоматического управления агрегатом.

Принадлежности

Принадлежности, установленные на заводе

IM Автоматические выключатели с термомагнитными расцепителями
SL Шумоизолирующий кожух
RFM Запорные вентили на нагнетательной линии холодильного контура
RFL Запорные вентили на жидкостной линии холодильного контура
CT Устройство управления конденсацией для наружных температур до 0 °C
CC Устройство управления конденсацией для наружных температур до минус 20 °C
ECA ЕС инверторные двигатели вентиляторов в конденсаторной секции
TXC Конденсатор с специальным покрытием
TXE Испаритель с специальным покрытием
FT/M6 Мягкие карманные фильтры, эффективность ePM10 70% (M6)
FT/M7 Мягкие карманные фильтры, эффективность ePM2.5 70% (F7)
FT/M8 Мягкие карманные фильтры, эффективность ePM1 70% (F8)
FT/R6 Жесткие рукавные фильтры, эффективность ePM10 70% (M6)
FT/R7 Жесткие рукавные фильтры, эффективность ePM1 50% (F7)
FT/R8 Жесткие рукавные фильтры, эффективность ePM1 70% (F8)
FT/E Электростатические Фильтры
AT Устройство автоматического поддержания расхода воздуха
AT/P Электронное устройство для поддержания постоянным напор
AT/C Управление Регулированием Расхода Воздуха в зависимости от Нагрузки
WS2 Водяной воздухонагреватель с трехходовым клапаном
EHG Электронагреватель со ступенчатым регулированием
SSA Системы активный дезинфекции для воздуха и сред
PF Дифференциальное реле на фильтре
SB Датчик огня
SC Датчик дыма
IS Интерфейсная плата RS485
IST Протокол Modbus TCP / IP, порт Ethernet
ISB BACnet MSTP протокол, RS485 интерфейсная плата
ISBT BACnet IP протокол, Ethernet порт
ISS Протокол SNMP, порт Ethernet
IAV Дистанционная уставка, 0-10В управление
IAA Дистанционная уставка, 4-20 мА управление
IAS Дистанционный сигнал для активации второй уставки
IDL Запрос ограничения по цифроовму входу
CP Сухие контакты
RP Металлические решетки для защиты конденсатора
MN Манометры высокого и низкого давлений.

Принадлежности, поставка отдельно

CR Пульт дистанционного управления
AG Резиновые виброизолирующие опоры

Technical data

			182	202	242	262	302	363	393	453	524	604	804
Охлаждение	Холодопроиз-ть (1)	kW	57,9	65,8	77,6	87,4	98,6	113	129	145	168	198	252
Охлаждение	Потребл. мощность (1, 2)	kW	19,4	21,8	24,6	26,2	30,8	37,8	40,4	43,3	54,6	61,5	85,1
Охлаждение (EN 14511)	SEER (3)		3,65	3,68	3,86	3,82	3,90	3,84	3,71	3,81	3,88	3,76	3,78
Охлаждение (EN 14511)	Энергоэффективность (3)	%	143	144	151	150	153	151	145	149	152	147	148
Нагрев	Теплопроиз-ть (4)	kW	60,2	67,2	76,8	88,6	101	115	133	151	173	204	262
Нагрев	Потребл. мощность (4, 2)	kW	16,8	17,9	20,2	22,8	25,2	32,2	34,0	40,0	45,7	50,4	70,5
Нагрев (EN 14511)	SCOP (5)		3,22	3,23	3,31	3,31	3,26	3,23	3,20	3,29	3,33	3,32	3,24
Нагрев (EN 14511)	Энергоэффективность (5)	%	126	126	129	129	127	126	125	129	130	130	127
Секция обработки воздуха ЕС версия	Расход воздуха	m³/s	2,67	3,30	4,05	4,05	4,84	5,49	6,32	6,32	8,20	9,79	12,31
	Расп. статич. давл.	Pa	250	250	250	250	250	250	250	250	250	250	250
	Вентилятор	n°	1	1	2	2	2	2	2	2	2	4	4
	Фильтр	Tipo	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4	G4
Секция конденсатора	Компрессоры	n°	2	2	2	2	2	3	3	3	4	4	4
	Фреоновые контуы	n°	1	1	1	1	1	1	1	1	2	2	2
	Ступени производительности	n°	2	2	2	2	2	3	3	3	4	4	4
Калорифер	Теплопроиз-ть (6)	kW	85	100	125	125	150	175	200	200	250	300	350
	Аэродинамическое сопротивление	Pa	30	31	31	31	31	30	36	36	35	35	57
	Расход воды (6)	l/s	2,03	2,39	2,99	2,99	3,58	4,18	4,78	4,78	5,97	7,17	8,36
	Падение давления	kPa	45	47	48	48	49	44	51	51	53	57	45
	Подсоед. по воде	"G	1"½	1"½	1"½	1"½	1"½	2"	2"	2"	2"	2 ½"	2 ½"
Электрический нагреватель	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Теплопроиз-ть	kW	15	21	27	27	27	41	41	41	41	48	55
	Максимальный ток потребления	A	22	30	39	39	39	59	59	59	59	69	79
	Ступени мощности	n°	2	2	2	2	2	4	4	4	4	4	4
Электрические характеристики (EC исполнение)	Сеть питания	V/Ph/Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
	Макс. рабочий ток	A	46	53	65	71	83	88	101	119	143	167	206
	Пусковой ток	A	157	172	161	186	226	183	215	261	257	309	393
Звуковое исполнение (EC исполнение)	Исполнение ЕС (7)	dB(A)	68	69	68	68	69	71	72	72	72	72	72
Звуковое исполнение (EC исполнение)	С опцией SL (7)	dB(A)	65	66	65	65	66	68	69	69	69	69	69
Веса (EC версия)	Транспортный вес	kg	1070	1135	1245	1340	1360	1560	1940	1990	2300	2520	3465
Веса (EC версия)	Рабочий вес	kg	1055	1120	1225	1320	1340	1540	1920	1970	2280	2500	3435

Dimensions

			182	202	242	262	302	363	393	453	524	604	804
L	EC	mm	3880	3880	4040	4040	4040	4500	5220	5220	5220	5220	7250
W	EC	mm	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200	2200
H	EC	mm	2100	2340	2340	2340	2340	2340	2340	2340	2340	2510	2510

Примечания

1 Темп. воздуха на входе испарителя 27 °C по сухому/19 °C по влажному термометру, темп. наружного воздуха 35 °C.
2 Исключая потребляемую мощность вентиляторов секции воздухообработки.
3 Сезонная энергетическая эффективность в режиме охлаждения в соответствии с документом Евросоюза п. 2016/2281.
4 Темп. воды на входе конденсатора 20 °C, темп. наружного воздуха 7 °C по сухому/6 °C по влажному термометру.
5 Сезонная энергетическая эффективность в средних климатических режимах в соответствии с документом Евросоюза п. 2016/2281.
6 Темп. воздуха на входе 20 °C, темп. воды на входе 70 °C, темп. воды на выходе 60 °C.
7 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
N.B. (1) Масса тепловых насосов приведена в соответствующей технической документации.
