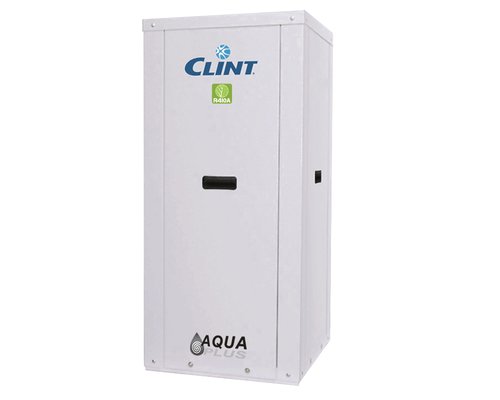

MEA/K 31÷151

Чиллеры с выносными конденсаторами и тепловые насосы с спиральными компрессорами и пластинчатыми теплообменниками


Чиллеры с выносными конденсаторами и тепловые насосы серии MEA/K 31÷151, подготовлен для хладагента R410A, предназначены для обслуживания бытовых и коммерческих систем, которым требуются агрегаты средней производительности, отличающиеся компактностью и малошумностью. Работая совместно с выносными конденсаторами, данные агрегаты, оснащенные самонесущей рамой, прекрасно подходят для установки внутри помещений, так как требуют минимального свободного пространства, упрощая тем самым работы по монтажу и техническому обслуживанию.
Данные агрегаты оснащены рамой с панелями из окрашенной стали, пиральными компрессорами и пластинчатыми теплообменниками, а их холодильный и гидравлический контуры, даже у агрегатов с баком-накопителем и насосом, укомплектованы всем необходимым для быстрого монтажа и для обеспечения высокой энергоэффективности.
Чрезвычайная эксплуатационная гибкость агрегатов данной серии обеспечивается за счет широкого выбора дополнительных опций, устанавливаемых на заводе или поставляемых отдельно.

Версии

MEA/K - только охлаждение
MEA/K/SP - только охлаждение, с баком-накопителем и насосом
MEA/K/WP - реверсивный тепловой насос
MEA/K/WP/SP - реверсивный тепловой насос, с баком-накопителем и насосом

диапазон мощности

8,5-42,0 kW
2,4-12,0 Ton

Характеристики

Самонесущая рама из окрашенной стали.
спиральный компрессор со встроенной защитой от перегрева и подогревателем картера.
Испаритель в виде паяного пластинчатого теплообменника из нержавеющей стали AISI 316, с дифференциальным реле давления воды.
Хладагент R410A.
Отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, пускатели компрессора и насоса.
Гидравлический контур агрегатов с опцией SP содержит: теплоизолированный бак-накопитель, циркуляционный насос, предохранительный клапан, манометр и расширительный бак.
Микропроцессорная система управления.

Принадлежности

Принадлежности, установленные на заводе

BT Комплект для работы при низких температурах воды
PS Один циркуляционный насос
GS Уплотнитель насоса для гликоля >30%
RL Жидкостной ресивер
FE Нагреватель для защиты от замораживания испарителя
FA Нагреватель защиты бака-накопителя от замораживания

Принадлежности, поставка отдельно

CR Пульт дистанционного управления
IS Интерфейсная плата RS485
AG Резиновые виброизолирующие опоры

Technical data

			31	41	51	61	71	81	91	101	131	151
Охлаждение	Холодопроиз-ть (1)	kW	8,5	10,1	12,1	14,5	17,0	20,0	24,1	28,8	33,9	41,5
Охлаждение	Потребл. мощность (1)	kW	3,3	3,7	3,3	5,2	6,0	7,1	7,8	9,3	10,9	13,3
Нагрев	Теплопроиз-ть (2)	kW	10,7	13,2	15,5	18,5	22,0	25,9	30,4	36,4	43,0	53,2
Нагрев	Потребл. мощность (2)	kW	3,0	4,2	4,5	5,5	6,5	7,7	8,3	10,1	11,7	14,2
Компрессоры	Тип		Scroll	Scroll	Scroll	Scroll	Scroll	Scroll	Scroll	Scroll	Scroll	Scroll
Компрессоры	Количество	n°	1	1	1	1	1	1	1	1	1	1
Evaporador	Расход воды	l/s	0,41	0,48	0,58	0,69	0,81	0,96	1,15	1,38	1,62	1,98
	Падение давления	kPa	20	25	35	28	35	39	40	45	40	40
	Подсоед. по воде	"G	1"	1"	1"	1"	1"	1"	1"	1"	1"	1"
Соединительные патрубки	Линия всасывания	Ø mm	12	12	16	16	16	16	22	22	22	22
Соединительные патрубки	Жидкостная линия	Ø mm	10	10	12	12	12	12	12	12	12	16
Электрические характеристики	Сеть питания	V/Ph/Hz	230/1/50	230/1/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50	400/3+N/50
	Макс. рабочий ток	A	16	22	9	11	14	15	18	20	23	29
	Пусковой ток	A	75	86	50	71	74	74	142	142	147	197
Агрегат версии SP	Расход воды	l/s	0,41	0,48	0,58	0,69	0,81	0,96	1,15	1,38	1,62	1,98
	Располагаемый напор	kPa	70	60	180	170	140	110	215	130	155	235
	Объем бака-накопителя	l	50	50	50	50	50	50	100	100	100	100
	Подсоед. по воде	"G	1"	1"	1"	1"	1"	1"	1"	1"	1"	1"
Schalldruck	STD/SP версия. (3)	dB(A)	41	43	43	44	45	47	49	49	50	50
Масса	Транспортный вес (4)	kg	84	87	86	89	91	93	183	189	195	206
Масса	Рабочий вес (4)	kg	85	88	88	91	93	95	186	192	198	209

Dimensions

			31	41	51	61	71	81	91	101	131	151
L	STD	mm	550	550	550	550	550	550	550	550	550	550
L	SP	mm	550	550	550	550	550	550	1100	1100	1100	1100
W	STD/SP	mm	550	550	550	550	550	550	550	550	550	550
H	STD/SP	mm	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200

Примечания

1 Холодная вода 12/7 °C, температура конденсации 50 °C.
2 Горячая вода 40/45 °C, температура испарения 0 °C.
3 Уровень звукового давления в свободном поле на расстоянии 1 м. от агрегата. Согласно ISO 3744.
4 Агрегат без бака-накопителя и насоса.
N.B. (1) Масса тепловых насосов приведена в соответствующей технической документации.
