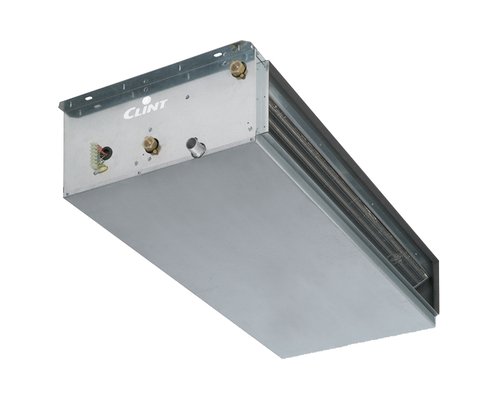

DWX 183÷364

Unità terminali canalizzabili con ventilatori centrifughi a 5 velocità o EC Inverter


Le unità terminali canalizzabili DWX 183÷364 sono la risposta ideale alle esigenze di trattamento aria in impianti per i quali è prevista la distribuzione per mezzo di canalizzazioni o direttamente in ambiente e l’installazione in controsoffitto o in locali di servizio. Le unità sono realizzate con pannelli autoportanti che permettono la massima efficienza e silenziosità.
Inserite in un impianto idronico dotato di refrigeratore d’acqua, generano aria raffrescata in modo silenzioso ed immediato, oppure, durante la stagione invernale, se abbinate ad un impianto termico, erogano aria calda permettendo di soddisfare le esigenze di riscaldamento. La gamma è completa di un ampio range di accessori ed è disponibile per installazione orizzontale per impianti a 2 tubi o a 4 tubi, in versione a singolo o doppio pannello con viti autofilettanti, per garantire minimi tempi di installazione, una facile ispezione e manutenzione.
Le unità sono disponibili sia con ventilatore a 5 velocità che con ventilatore EC Inverter. Le unità con motore EC Inverter sono in grado di adeguare le prestazioni, variando la portata d’aria istante per istante, alle effettive esigenze del locale da climatizzare, garantendo un totale comfort con un maggiore risparmio energetico.

Versioni

DWX - Unità base a singolo pannello
DWX/GP - Unità base a doppio pannello
DWX/EC - Unità a singolo pannello con ventilatori EC Inverter
DWX/GP/EC - Unità a doppio pannello con ventilatori EC Inverter

Power range

6,0-22,0 kW
1,7-6,2 Ton

Caratteristiche

Le unità con singolo pannello sono dotate di struttura portante in lamiera di forte spessore resistente alla ruggine, alla corrosione e agli agenti chimici, con isolamento interno termoacustico. Pannelli autoportanti e smontabili, con fori per il fissaggio a soffitto/muro ricavati direttamente sulla cassa di copertura.
Le unità con doppio pannello sono dotate di pannelli da 20mm realizzati in lamiera zincata interna, lamiera preverniciata esterna di colore bianco RAL 9002 ed isolamento in fibra di vetro. Pannelli autoportanti e smontabili, con fori per il fissaggio a soffitto/muro ricavati direttamente sulla cassa di copertura.
Vaschetta raccogli condensa a doppia inclinazione per garantire una ottimale evacuazione della condensa, provvista di scarico naturale (sullo stesso lato degli attacchi idraulici) con isolamento termico esterno.
Batteria di scambio termico in tubi di rame ed alette di alluminio, con attacchi dotati di sistema antitorsione, valvole di sfiato aria manuali e valvole di scarico acqua manuali.
Gruppo ventilante costituito da ventilatori centrifughi a doppia aspirazione, con ventole in plastica di ultima generazione direttamente accoppiate al motore elettrico a 5 velocità, delle quali 3 collegate nella configurazione standard.
Gruppo ventilante costituito da ventilatori centrifughi a doppia aspirazione, con ventole in plastica di ultima generazione direttamente accoppiate al motore elettronico EC Inverter. Regolazione modulante con segnale 0-10Vdc tramite i comandi disponibili come accessori o tramite sistemi di regolazione indipendenti.
Terminale di collegamento universale (montato).
Attacchi idraulici standard a destra rispetto al flusso dell'aria. Reversibili in cantiere.

Accessori

Accessori montati in fabbrica

RX Attacchi idraulici batteria a destra
LX Attacchi idraulici batteria a sinistra
WS Batteria ad acqua calda per impianto a 4 tubi
EH1 Resistenza elettrica ad integrazione
EH2 Resistenza elettrica ad integrazione maggiorata
AFL1 Filtro aria piano semplice
AFL2 Sezione filtrante aria con filtro piano
AFL3 Sezione filtrante aria con filtro ondulato
AFP1 Filtro aria piano per versioni GP
AFP2 Sezione filtrante aria con filtro piano per versioni GP
AFP3 Sezione filtrante aria con filtro ondulato per versioni GP
UCB Scheda di regolazione universale con protocollo Modbus RTU
SNA Sonda temperatura aria per UCB
SNW2 Sonda temperatura acqua estate/inverno per UCB
SNW3 Sonda minima temperatura acqua per UCB

Accessori forniti separatamente

C Vaschetta ausiliaria raccogli condensa
MP Pompa scarico condensa
PLM Pannello con griglia mandata aria
PLR Pannello con griglia ripresa aria
PPM Pannello con griglia mandata aria per versioni GP
PPR Pannello con griglia ripresa aria per versioni GP
P3LM Plenum di mandata con attacchi circolari
P3LA Plenum di ripresa con attacchi circolari
P9LM Plenum di mandata a 90 gradi
P9LA Plenum di ripresa 90 gradi
P3PM Plenum di mandata con attacchi circolari per versioni GP
P3PA Plenum di ripresa con attacchi circolari per versioni GP
P9PM Plenum di mandata a 90 gradi per versioni GP
P9PA Plenum di ripresa a 90 gradi per versioni GP
SSM Sezione silenziante a labirinto in mandata
SSR Sezione silenziante a labirinto in ripresa
SPM Sezione silenziante a labirinto in mandata per versioni GP
SPR Sezione silenziante a labirinto in ripresa per versioni GP
MBL Serranda manuale chiusura 0-33%-100-67%
MBLS Serranda con servomotore on/off
MBP Serranda manuale chiusura 0-33%-100-67% per versioni GP
MBPS Serranda con servomotore on/off per versioni GP
V23 Valvole a 3 vie on/off per impianto a 2 tubi
V23M Valvole a 3 vie modulanti per impianto a 2 tubi
V22 Valvole a 2 vie On/Off per impianto a 2 tubi
V22M Valvole a 2 vie modulanti per impianto a 2 tubi
V43 Valvole a 3 vie On/Off per impianto a 4 tubi
V43M Valvole a 3 vie modulanti per impianto a 4 tubi
V42 Valvole a 2 vie On/Off per impianto a 4 tubi
V42M Valvole a 2 vie modulanti per impianto a 4 tubi
TA1 Termostato ambiente elettronico a parete per versioni AC
VR1 Pannello di controllo velocità elettronico a parete per versioni AC
DR1 Pannello di controllo elettronico manuale a parete per versioni AC
DR2 Pannello di controllo elettronico automatico a parete per versioni AC
DRH1 Pannello di controllo elettronico configurabile a parete per versioni AC
DRH2 Pannello di controllo elettronico configurabile a parete per versioni AC/EC
IRC Pannello di controllo digitale a parete per UCB
MC4 Scheda di Interfaccia multicomando per versione AC
SNW4 Sonda temperatura acqua
TMB3 Termostato di minima temperatura acqua calda 32°C
TMB4 Termostato di minima temperatura acqua calda 42°C

Dati tecnici

			183	193	194	263	283	284	343	363	364
Raffreddamento	Resa frigorifera totale (1, 2)	kW	6,00	6,70	8,45	9,36	10,81	14,40	14,73	18,24	21,90
	Resa frigorifera sensibile (1, 2)	kW	5,09	5,87	6,17	8,12	9,53	10,38	12,06	14,53	16,38
	Portata acqua (1, 2)	l/h	1030	1150	1450	1606	1855	2471	2527	3130	3758
	Perdite di carico (1, 2)	kPa	29	33	34	20	25	28	29	33	35
Riscaldamento	Resa termica (3, 2)	kW	6,21	6,99	8,19	9,68	11,28	14,23	16,25	20,28	22,88
	Portata acqua (3, 2)	l/h	1081	1218	1427	1686	1966	2478	2831	3532	3936
	Perdite di carico (3, 2)	kPa	27	31	28	18	24	24	31	36	33
Ranghi	Quantità	n°	3	3	4	3	3	4	3	3	4
Attacchi idraulici	In / Out	"G	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Batteria aggiuntiva	Resa termica (4, 2)	kW	5,88	6,39	---	9,51	10,69	---	15,37	16,21	---
	Portata acqua (4, 2)	l/h	515	560	---	834	937	---	1348	1421	---
	Perdite di carico (4, 2)	kPa	13	16	---	15	18	---	38	42	---
	Ranghi	n°	1	1	---	1	1	---	1	1	---
	Attacchi idraulici (In / Out)	"G	1/2"	1/2"	---	1/2"	1/2"	---	1/2"	1/2"	---
Portata aria	Max	m³/h	1160	1210	1200	2000	2230	2180	3490	3570	3510
	Med	m³/h	925	1085	1070	1445	1880	1855	3035	3340	3260
	Min	m³/h	670	770	760	1020	1200	1190	2260	2710	2660
Portata aria (versione EC)	Max	m³/h	1160	1210	1200	2000	2230	2180	3490	3570	3510
Portata aria (versione EC)	Min	m³/h	560	550	550	885	880	870	1325	1300	1300
Prevalenza utile	Max	Pa	80	61	63	98	70	69	67	56	55
	Med	Pa	50	50	50	50	50	50	50	50	50
	Min	Pa	18	27	28	22	25	20	32	32	31
Prevalenza utile (versione EC)	Max	Pa	80	61	63	98	70	69	67	56	55
Prevalenza utile (versione EC)	Min	Pa	29	30	22	41	37	33	32	30	17
EH1 Resistenza elettrica	Alimentazione	V/Ph/Hz	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60
	Potenza assorbita	kW	2	2	2	2	2	2	2	2	2
	Corrente assorbita max	A	8,7	8,7	8,7	8,7	8,7	8,7	8,7	8,7	8,7
EH2 Resistenza elettrica	Alimentazione	V/Ph/Hz	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60
	Potenza assorbita	kW	4	4	4	4	4	4	4	4	4
	Corrente assorbita max	A	17,4	17,4	17,4	17,4	17,4	17,4	17,4	17,4	17,4
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60
Caratteristiche elettriche	Potenza assorbita max	kW	0,27	0,27	0,27	0,57	0,57	0,57	0,84	0,84	0,84
Caratteristiche elettriche (versione EC)	Alimentazione	V/Ph/Hz	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60	230/1/50-60
Caratteristiche elettriche (versione EC)	Potenza assorbita max	kW	0,18	0,18	0,18	0,40	0,40	0,40	0,55	0,55	0,55
Pressione sonora in aspirazione	Max (5)	dB(A)	54	54	53	56	56	55	56	56	55
	Med (5)	dB(A)	50	52	51	53	55	54	53	55	54
	Min (5)	dB(A)	40	46	45	40	48	47	41	49	48
Pressione sonora in mandata	Max (5)	dB(A)	54	54	53	53	53	52	53	53	52
	Med (5)	dB(A)	50	52	51	48	51	50	50	52	51
	Min (5)	dB(A)	39	46	45	34	42	41	37	45	44
Pressione sonora in aspirazione (versione EC)	Max (5)	dB(A)	54	54	53	56	56	55	56	56	55
Pressione sonora in aspirazione (versione EC)	Min (5)	dB(A)	35	34	33	35	31	32	32	30	30
Pressione sonora in mandata (versione EC)	Max (5)	dB(A)	54	54	53	53	53	52	53	53	52
Pressione sonora in mandata (versione EC)	Min (5)	dB(A)	35	34	33	32	31	30	30	29	28
Pesi	Peso di trasporto	kg	43	44	46	60	62	66	78	81	84
Pesi	Peso in funzionamento	kg	37	38	40	52	54	57	68	70	73
Pesi (versione GP)	Peso di trasporto	kg	60	61	63	82	84	87	105	107	110
Pesi (versione GP)	Peso in funzionamento	kg	52	53	55	71	73	76	91	93	96

Dimensioni

			183	193	194	263	283	284	343	363	364
L	STD	mm	800	800	800	1200	1200	1200	1600	1600	1600
L	GP	mm	840	840	840	1240	1240	1240	1640	1640	1640
W	STD	mm	605	605	605	605	605	605	605	605	605
W	GP	mm	625	625	625	625	625	625	625	625	625
H	STD	mm	275	275	275	275	275	275	275	275	275
H	GP	mm	315	315	315	315	315	315	315	315	315

Note

1 Temperatura aria ambiente 27 °C b.s./19 °C b.u., temperatura acqua 7/12 °C.
2 Prestazioni valide anche per la versione EC.
3 Temperatura aria ambiente 20 °C b.s., temperatura acqua 45/40 °C.
4 Temperatura aria ambiente 20 °C b.s., temperatura acqua 65/55°C.
5 Pressione sonora alla distanza di 1 m dall'unità e tempo di riverbero 0,5 s.
N.B. (1) Temperatura massima acqua in ingresso 90 °C.
N.B. (2) L'acqua può essere addizionata con glicole etilenico inibito.
N.B. (3) Pressione massima di esercizio 1500 kPa.
