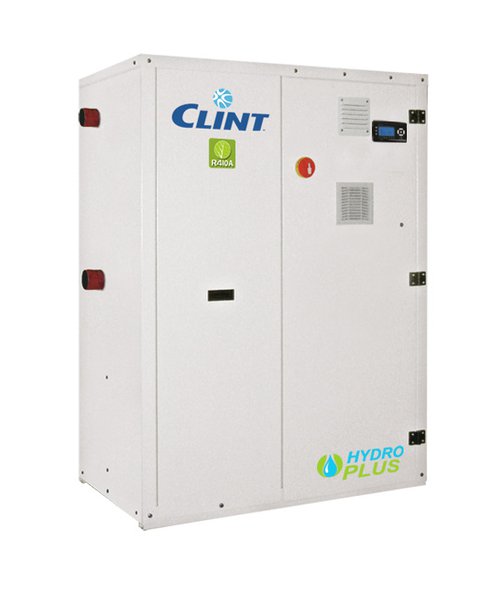

CWW-M/SZ/K 181-P÷522-P

Watercooled liquid Chillers and Heat Pumps with Scroll compressors and plate exchangers

The CWW-M/SZ/K 181-P÷522-P HYDROPLUS liquid Chillers and Heat Pumps, with R410A refrigerant, are designed for medium-sized domestic or industrial systems which require medium-high power, space-saving units and quiet operation. This range is ideal for indoor installation and, equipped with a self-contained structure, it reduces the overall dimensions to a minimum while at the same time making installation and maintenance operations easier.
Equipped with prepainted plate structure, Scroll compressors and plate type exchangers, these units have cooling and hydraulic circuits complete with everything necessary for quick installation and high energy efficiency, even in the version with tank and pump.
A wide series of accessories, factory-assembled or supplied separately, such as the desuperheater or the total heat recovery, rounds off the variety of equipment in this product range.

The units feature 460V power supply and 60Hz frequency.

Versioni

CWW-M/SZ/K - Cooling only
CWW-M/SZ/K/WP - Reversible Heat Pump

Power range

54,0-175 kW
15,0-50,0 Ton

Caratteristiche

Structure with supporting frame, made of galvanised sheet metal with additional protection provided by polyester powder coating.
Scroll compressors with oil sight glass, internal overheat protection and crankcase heater.
Condenser AISI 316 stainless steel braze welded plates type with one circuit on the refrigerant side and one on the water side.
Evaporator AISI 316 stainless steel braze welded plates type with one circuit on the refrigerant side and one on the water side, completed with water differential pressure switch.
R410A refrigerant.
Electrical board includes: main switch with door safety interlock, protection modules and overload protection for compressors.
Microprocessor control and regulation system.

Accessori

Accessori montati in fabbrica

SL Silenziamento unità
BT Dispositivo per funzionamento con bassa temperatura dell'acqua
DS Desurriscaldatore
RT Recuperatore di calore totale
IS Protocollo Modbus RTU, interfaccia seriale RS485

Accessori forniti separatamente

MN Manometri di alta e bassa pressione
CR Pannello comandi remoto
SPU Serbatoio inerziale e singola pompa di circolazione
SPD Serbatoio inerziale e doppia pompa di circolazione
PV2 Valvola pressostatica elettronica a 2 vie
PV3 Valvola pressostatica elettronica a 3 vie
AG Antivibranti in gomma
AG1 Antivibranti in gomma per i moduli SPU e SPD

Dati tecnici

			181-P	241-P	301-P	392-P	522-P
Raffreddamento	Potenza frigorifera (1)	kW	53,8	72,9	93,1	136	175
Raffreddamento	Potenza assorbita (1)	kW	11,3	16,7	21,1	30,8	38,8
Riscaldamento	Potenza termica (2)	kW	66,7	91,1	114	167	217
Riscaldamento	Potenza assorbita (2)	kW	14,4	21,0	26,5	39,2	48,8
Compressore	Quantità	n°	1	1	1	2	2
	Circuiti frigoriferi	n°	1	1	1	1	1
	Gradini di parzializzazione	n°	1	1	1	2	2
Evaporatore	Portata acqua	l/s	2,57	3,48	4,45	6,50	8,36
	Perdite di carico	kPa	38	51	45	50	55
	Attacchi idraulici	DN	32	32	65	65	65
Condensatore	Portata acqua	l/s	3,11	4,28	5,46	7,07	10,21
	Perdite di carico	kPa	44	57	46	53	58
	Attacchi idraulici	DN	32	32	65	65	65
Caratteristiche elettriche	Alimentazione	V/Ph/Hz	460/3/60	460/3/60	460/3/60	460/3/60	460/3/60
	Corrente max. funzionamento	A	34	42	51	83	103
	Corrente max. di spunto	A	187	226	278	268	330
Unità con serbatoio e pompa	Prevalenza utile pompa	kPa	130	100	120	125	120
	Contenuto d'acqua serbatoio	l	300	300	300	300	300
	Attacchi idraulici	"G	2 ½"	2 ½"	2 ½"	2 ½"	2 ½"
Pressione sonora	Versione STD (3)	dB(A)	59	59	60	60	62
Pressione sonora	Con accessorio SL (3)	dB(A)	56	56	57	57	59
Pesi	Peso di trasporto (4)	kg	348	366	426	569	678
Pesi	Peso in funzionamento (4)	kg	355	375	440	580	705

Dimensioni

			181-P	241-P	301-P	392-P	522-P
L	UNITÀ	mm	1200	1200	1200	1600	1600
L	UNITÀ + SPU/SPD	mm	2310	2310	2310	2710	2710
W	UNITÀ	mm	680	680	680	680	680
W	UNITÀ + SPU/SPD	mm	680	680	680	680	680
H	UNITÀ	mm	1520	1520	1520	1520	1520
H	UNITÀ + SPU/SPD	mm	1520	1520	1520	1520	1520

Note

1 Acqua refrigerata da 12 a 7 °C, temperatura acqua al condensatore da 30 a 35 °C.
2 Acqua riscaldata da 40 a 45 °C, temperatura acqua all'evaporatore da 15 a 10 °C.
3 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
4 Unità senza serbatoio e pompa.
N.B. (1) I pesi della versione WP sono riportati nel quaderno tecnico.
